Как выбрать теплый пол под ламинат

Тёплый пол по эффективности в некоторых случаях может оказаться эффективнее радиатора. В некоторых помещениях (балкон, прихожая) стандартные отопительные приборы отсутствуют. В этой статье рассмотрим, какой теплый пол лучше выбрать под ламинат.

Виды теплых полов

Теплые полы обычно подразделяют на два типа: жидкостные и электрические.

• Жидкостные – работают за счет циркуляции теплоносителя в замкнутой системе труб.
• Электрические берут энергию из сети. Они могут иметь вид теплового кабеля или инфракрасного мата.

Сочетания разных видов тёплого пола с ламинатом

Тёплый пол в «классической» стяжке

«Классической» мы называем традиционную стяжку на основе цементно-песчаного раствора. Ее минимальная толщина составляет 3 см, но при наличии тёплого пола этот параметр необходимо увеличить до 5 см. В этих системах обычно применяют кабель диаметром от 7 мм. На стяжку укладывают подложку под ламинат, а затем само напольное покрытие.

Плюсы

• Преимущество этой системы — безопасность. Все электрические элементы помещены в негорючую среду, что исключает возгорание напольного покрытия при поломках пола.

Подложка для ламината в такой системе не должна быть изготовлена из материалов с низкой теплопроводностью, поэтому нельзя использовать пробку.

• Стяжка защищает электрические контакты от воды, поэтому такие системы можно применять во влажных зонах.
• Сокращение высоты помещения минимум на 5 см.

Минусы

• К недостаткам следует отнести низкий КПД — энергия расходуется на прогрев стяжки и подложки.
• Низкая ремонтопригодность — при поломке кабеля потребуется демонтаж всей стяжки.

Тёплый пол в тонкой стяжке

Этот метод предполагает использование наливных полов: их можно заливать небольшим слоем минимум 2,5 — 5 мм. Для этой системы потребуется тонкий кабель диаметром меньше 7 мм.

Плюсы

• Больше прогревается помещение и меньше стяжка.
• Электрические элементы все еще находятся в негорючей среде.
• Подходит для влажных помещений.
• Меньше сокращается высота помещения.

Минусы

• Ремонтопригодность низкая, наливной пол надо будет снимать для ремонта тёплого пола.
• Материалы и расходники для этого решения будут стоить дороже, чем для варианта с «классической» стяжкой.

Тёплый пол на основе единого кабеля полностью выходит из строя при повреждении отдельного участка.

Водяной тёплый пол

Система металлопластиковых трубок заливается стяжкой, циркуляция обеспечивается с помощью насоса. Для жидкостной системы нагревания потребуется стяжка толщиной до 10 см.

Плюсы

• Такая обогревательная система способна прослужить до 50 лет, эксплуатация электрических разновидностей обычно не превышает 15 лет.
• Высокая надежность — это означает, что такие полы редко ломаются.
• Высокий КПД при постоянной работе — водяной тёплый пол достаточно долго нагревается, но при этом он даёт самый равномерный нагрев и долго остывает. Это достигается благодаря циркуляции теплоносителя.
• Экономичность — энергия расходуется только на работу насоса. В электрическом полу температура кабеля поддерживается за счёт постоянной подачи энергии.

Минусы

• Низкая ремонтопригодность — для ремонта элементов потребуется демонтировать всю стяжку.
• Можно использовать только в частных домах — подключение к системе центрального отопления в многоквартирных зданиях запрещено.
• Сложность монтажа — для работы с жидкостным полом потребуется большое количество дополнительного сантехнического оборудования.

Инфракрасные маты

Такую разновидность еще называют пленочным тёплым полом. Они хорошо сочетаются с быстрой укладкой ламината, так как не требуют заливки стяжки. При этом у них есть ряд ограничений.

Плюсы

• Высокий КПД — такой пол быстро нагревается и быстро остывает. Он эффективен для помещений, в которых не требуется поддерживать температуру 100% времени.

Инфракрасный пол не нагревает воздух: распространение тепла происходит вместе с электромагнитным излучением инфракрасного спектра. Этот эффект сравним с воздействием солнечных лучей.

• Высокая ремонтопригодность — для ремонта достаточно снять ламинат и удалить повреждённую секцию пола.
• Простой монтаж — для укладки не нужно заливать стяжку и использовать специализированное оборудование.

Минусы

• Нельзя использовать во влажных зонах — подвод электрических элементов не защищён стяжкой, поэтому вода может вызвать замыкание.
• Не подходит для ламината со стальными элементами на замках. Такие детали могут тоже приводить к замыканию.
• Плохо подходит для постоянного использования — постоянное воздействие инфракрасного излучения на организм до сих пор является спорным моментом.
• Нельзя укладывать под мебелью — интенсивный нагрев может повредить отдельные элементы интерьера, это надо учитывать при размещении матов.

Влажные помещения

Ламинат редко используют во влажных помещениях, но поклонники подобных решений все равно встречаются. В таких условиях не рекомендуется использовать греющие инфракрасные маты, так как они не заливаются стяжкой и все электрические элементы открыты для воды.

Водостойкий ламинат отличается наличием в его составе гидрофобизирующих добавок, которые снижают скорость вписывания. Как и обычный ламинат, со временем он деформируется под действием воды. Подробнее мы разбирали этот вопрос в отдельной статье.

Вывод

Все разновидности тёплых полов совместимы с ламинатом, но применять их следует в разных условиях.

• В загородных домах лучше использовать жидкостное отопление.
• Для тёплых балконов под ламинат можно положить инфракрасные маты.
• Во влажных зонах в многоквартирном доме следует использовать электрический пол на основе кабеля.

Ламинат под теплый пол электрический – два компонента одной схемы уюта

Совсем недавно мы выпустили материал, в котором подробно рассказали о том, как устраиваются теплые электрические полы под керамической плиткой. Мы поговорили обо всех видах греющих устройств, и определили, какие из них пригодны для таких целей, а какие – нет.

Решив не откладывать в долгий ящик, мы публикуем эту статью, где затронем вопрос, как подбирается и монтируется теплый пол электрический под ламинат, и попутно выясним, имеют ли сорта ламината какие-нибудь ограничения для применения на полах с подогревом.

• Особенности ламината
  • Энергетическая ценность
• Подбор электрического пола
  • Тепловые маты и кабельный обогрев
  • Инфракрасные полы
• Подбор ламината
• Все о монтаже инфракрасного теплого пола под ламинат
  • Строение инфракрасной пленки
  • Установка теплого пола
  • Полезные советы перед началом монтажа
  • Установка

Особенности ламината

Сегодня уже никого не удивить таким напольным покрытием, как ламинат. Однако мало кто знает его устройство и основные свойства.

Нередко встречаешь людей, и даже авторов в интернете, которые наивно полагают, что он прекрасно справляется с влажностью, так как имеет влагостойкое покрытие. Но это к слову, нас же интересуют его теплопроводящие свойства.

Энергетическая ценность

Любые деревянные покрытия, к коим можно отнести и ламинат, считаются теплыми, то есть плохо проводящими тепловую энергию. Но это вовсе не означает, что смонтировав его у себя дома, вы автоматически получаете поверхность, по которой можно перемещаться босиком.

Да, он будет теплее линолеума и тем более плитки, но для полноценного контакта этого недостаточно. Именно поэтому под ним также обустраивают систему теплых полов.

• Теплые полы – это дополнительная система отопления, применяемая как совместно с основным, так и самостоятельно, при достаточной энергоэффективности строения. Применение таких систем особенно актуально именно там, где подогревать полы снизу нечему, например, снизу находится неотапливаемый подвал или речь идет о балконе, где под перекрытием будет вообще улица.
• Работающий теплый пол подразумевает эксплуатацию напольного покрытия в нестандартном режиме, и если плитка керамическая прекрасно нагреется и не почувствует изменившихся условий, то далеко не каждый ламинат без последствий перенесет это.
• И дело тут не только в температурном расширении, которое может покоробить и вздуть ламинат, особенно при неправильной укладке. Отдельные сорта являются настолько хорошими теплоизоляторами, что попросту не будут пропускать тепло снизу, сильно снижая КПД электрического прибора.

• С целью устранения данных проблем производителями были выпущены специальные модели ламинированных покрытий, которые способны переносить нагрев с минимальным расширением и при этом эффективно пропускать сквозь себя тепло к поверхности. Их структура более плотная.
• Все изделия имеют маркировку рабочей температуры. Указанные в ней значения крайне не рекомендуется превышать, так как никто тогда не гарантирует качественного результата.

• Также в технических характеристиках указывается коэффициент теплового сопротивления, из которого мы и сможем узнать, насколько эффективно будет пропускаться тепло. Например, согласно установленным в Европе нормам, значение этого показателя не должно превышать 0,15м2*К/Вт. Если оно будет выше, то тепло эффективно проходить не будет.

Совет! Если вами применяется электрический теплый пол под ламинат, который будет расположен под подложкой, например, кабельный или греющие маты, то к данному коэффициенту следует прибавлять сопротивление подложки, которая, как известно, также является прекрасным теплоизолятором.

Подбор электрического пола

После небольшого теоретического вступления, давайте понемногу погружаться в мир конкретики этого вопроса. Начнем с самих теплых полов, определив их основные особенности.

Тепловые маты и кабельный обогрев

По сути, можно выделить всего лишь два типа теплых электрических полов. Первые являются резистивными системами, которые при прохождении через них тока, начинают греться, за счет достаточно высокого сопротивления проводника — выделенное тепло и нагревает все вокруг.

Вторые являются инфракрасными источниками тепла, которые излучают в пространство в соответствующем диапазоне, грея предметы вокруг, то есть отсутствует конвекционный эффект. Подробнее поговорим далее.

Несмотря на то, что кабельный тип и тепловые маты принято разделять из-за различающегося внешнего вида и основания, в их работу положен один и тот же принцип резистивности, описанный выше.

• Главная особенность таких полов заключается в том, что они обязательно должны располагаться в слое стяжки достаточной толщины.
• Сразу стоит заметить, что типы кабелей могут отличаться. Обычный резистивный проводник сильно боится перегрева, поэтому не допускает перекрещивания отдельных участков и наличие воздушных прослоек вокруг него (требования к качеству стяжки очень высоки). Саморегулирующийся кабель, лишен таких недостатков, так как способен в активном режиме менять свое сопротивление, реагируя на температуру, однако и для него слой бетона также необходим, хотя бы потому, что его фактуру нужно спрятать, выравнивая пол, плюс это помогает эффективнее распределять тепло.

• Не сложно понять, что, для того чтобы тепло добралось до поверхности ламината и стало передаваться в помещение, ему нужно преодолеть слой стяжки, затем слой подложки и собственно сам ламинат. Такая схема неизбежно ведет к большим энергопотерям и большим счетам за электроэнергию.

Маленький нюанс! Еще один немаловажный фактор при таком электрическом обогреве – это то, как устроено основание под ним. Если пол не утеплен, то есть в перекрытии отсутствует слой теплоизоляционного материала, то вы будете больше греть землю, вызывая эффект глобального потепления, нежели будете получать эффективный обогрев в доме.

Как понимаете, под ламинат, в отличие от плитки, такой пол подойдет не лучшим образом, но иногда деваться некуда, и надо что-то решать.

В таком случае стоит учесть следующие факторы, чтобы сделать обогрев максимально эффективным:

• Во-первых, стяжка должна быть максимально ровной в плоскости, и при наличии явных дефектов, возможно, следует задуматься о дополнительном выравнивании.
• Во-вторых, сама система пола должна иметь надежные системы контроля и быть качественной, так как ей придется постоянно работать на мощностях близких к максимальным.

• Подложка выбирается самая тонкая из возможных, например, для вспененного полиэтилена это 3 мм, который в процессе эксплуатации сплющится минимум до 2-х. Если у вас в мозгу зародилась идея обойтись без нее вовсе, то сразу одумайтесь, так как подложка защищает покрытые от многих негативных факторов, например, влажности, и создает хороший шумоизоляционный слой.
• Сам ламинат должен обладать коэффициентом теплового сопротивления не выше того, что мы указывали ранее.

Инфракрасные полы

Инфракрасные полы тоже делятся на два типа, один из которых (стержневой) в силу конструктивных особенностей также монтируется в стяжку, из-за чего нас мало интересует, а второй представлен в виде пленки, которая укладывается «насухо» непосредственно под слой напольного покрытия, поверх подложки.

На фото выше показано, как такой пол укладывается на вспененный, фольгированный пенофол, являющийся эффективным теплоотражателем. Все инфракрасное излучение и тепло от него будет направленно строго вверх.

Данное решение под ламинат считается самым эффективным и выгодным и неспроста:

• Во-первых – цена самой пленки достаточно низкая, если сравнивать с прочими подобными системами.
• Во-вторых – вы избавляете себя от необходимости обустройства слоя стяжки, что требует не только материальных затрат, но и временных, и трудовых.
• И в третьих – за счет более эффективного распределения тепла, вам не придется тратить такого большого количества электроэнергии, как в предыдущем случае.

Помимо этих немалых плюсов можно отметить и следующие:

• Схема устройства настолько проста, что смонтировать ее своими руками сможет любой человек, который понимает, что существует два токопроводящих провода, которые нельзя замыкать друг с другом.
• В случае выхода из строя такого теплого пола, его можно заменить на новый с минимальными финансовыми потерями, не раскурочивая бетонную стяжку.
• Инфракрасное тепло намного эффективнее распределяется в пространстве, нежели конвекционное, которое сосредотачивается под потолком.
• Нагрев самой пленки не превышает 30-40 градусов Цельсия, что никак не сказывается на пожарной безопасности и целостности ламинированного покрытия.
• Вы будете экономить до 30% электроэнергии при одинаковой теплоотдаче.

• Очень примечательно то, что тепло человек начинает чувствовать практически мгновенно, тогда как прочие модели будут долго и нудно разогревать сначала бетон вокруг себя, прежде чем доставить его к вашим ногам.
• Срок службы даже недорогой системы может исчисляться десятилетиями.

Некоторые эксперты утверждают, что инфракрасное излучение полезно для здоровья, и способно помогать бороться с некоторыми заболеваниями. Однако вопрос достаточно спорный, и остается открытым по сей день, поэтому лезть в дебри не станем, и утверждать того, что точно не известно, не будем.

Подбор ламината

Теперь давайте подробнее поговорим о моментах, которые важно учитывать при выборе ламината. Некоторые нюансы мы уже озвучили, но этого явно недостаточно, и тема требует большего раскрытия.

• Естественно, инструкция к напольному покрытию должна содержать информацию о возможности его применения с теплыми полами. Тут же сразу указывается степень его экологической чистоты, свидетельствующая о наличии в составе вредных формальдегидов.

Совет! Экологическая чистота ламината обозначается кодировкой «Е». 1 и 2 – самые чистые материалы, в которых содержание вредных веществ минимальное. Помимо маркировки, лучшие представители этого рынка снабжают продукцию соответствующей документацией, которую можно испросить у продавца.

• Оптимальный коэффициент теплового сопротивления должен быть от 0,05 до 0,1 м2*КВт, естественно, чем меньше, тем лучше.
• Паспорт изделия будет содержать информацию, с какими системами теплых полов его допускается эксплуатировать. В частности это интересно для обладателей кабельных и водяных систем обогрева.

Соблюдая рекомендации производителя и не гонясь в порыве экономии за каждой копейкой, вы обеспечите себе хороший качественный пол, которых прослужит вам верой и правдой долгое время.

Все о монтаже инфракрасного теплого пола под ламинат

Итак, мы с вами определили несомненного лидера среди теплых полов под ламинат – это инфракрасная пленка. Давайте подробнее узнаем, как он устроен, и как устанавливается.

Строение инфракрасной пленки

Структура пленки многослойна:

• С двух сторон находятся тонкие слои прозрачной полиэстеровой пленки. Между ними с большой частотой располагаются полоски из карбоновой пасты, которые и являются источником возникновения соответствующего излучения.
• По бокам пленки проходят две медные шины, соединенные с каждой полоской, которые подают питающее напряжение. По сути, перед нами схема с параллельным подключением проводников. Что это означает для простого обывателя? А то, что при выходе из строя любого нагревательного элемента, остальные останутся полностью работоспособными и схема продолжит функционировать.
• В общем, если у вас случилось так, что инфракрасный пол перестал вырабатывать тепло, то в первую очередь проверяются цепи питания и системы управления, тогда как найти поломку и кабельного электрического теплого пола практически нереально.
• Ширина пленки стандартизирована – 50 и 100 сантиметров, а вот длина может быть разной. Пленку можно кроить – на ее поверхности каждые 25,7 сантиметров указана линия разреза. Укорачивать пленку в других местах запрещается.

• Что касается тепловой мощности, то она может составлять 150, 220 и достаточно редко 440 Вт на один квадратный метр. Этот параметр необходим в первую очередь для того, чтобы рассчитать нагрузку на сеть и подвести к терморегулятору провода соответствующего сечения. Под ламинат приобретают вариант в 150 Вт, мощности которого хватает для нагрева до 45 градусов. Большие значения могут стать губительными для напольного покрытия, поэтому не переусердствуйте.
• Помимо пленки в комплект поставки такого теплого пола входят: термодатчик, позволяющий контролировать фактическую температуру нагрева, набор проводов для соединения отдельных участков схемы, клеммы для запитывания пленки и изоляция.
• Попутно для подключения потребуется терморегуляционное устройство, размещаемое на стене как выключатель, для удобного к нему доступа.

Как все это собирается в одно целое, мы разберем в следующей главе.

Установка теплого пола

Начинаем, как и водится с подготовки. Прежде всего, необходимо спланировать структуру всей цепи – не обязательно создавать чертежи, но разметить хотя бы по стенам и полу не помешает.

• Определяем наиболее удобное место установки терморегулятора. Стоит помнить, что к этой точке будут сходиться все провода и будет выполнено подключение схемы.
• Размотайте по полу пленку, ориентируясь на заводские места среза, чтобы понять, как она будет расположена на полу. Попутно сразу ставьте метки маркером, чтобы не изменить получаемые данные впоследствии.

Совет! Еще раз напоминаем, что раскрой пленки допускается только по намеченным производителем линиям.

• Чем меньше у вас будет контактных соединений, тем лучше, поэтому ориентируйте пленку вдоль комнаты.
• Не нужно располагать пленку под мебелью и прочими габаритными предметами.
• Помните, что расстояние от других отопительных приборов должно составлять 25-30 сантиметров, во избежание перегрева.
• Расстояние между соседними полосками пленки не должно быть меньше 5-ти сантиметров. Нахлесты, тем более, не допускаются. Таким же должно быть и расстояние до прилегающих стен.

Полезные советы перед началом монтажа

Несколько рекомендаций, чтобы не ошибиться при выборе пленки:

• Сделайте визуальный осмотр пленки. На ней не должно быть никакого мусора, тогда как маркировка изделия должна быть четкой, легко читаемой. Наличие воздушных пузырьков недопустимо, а контакты должны иметь достаточное количество серебряной пасты. Если хоть одно из условий нарушено, то велика вероятность, что перед вами некачественный товар, который долго не прослужит.
• Обязательно рассчитайте мощность всей системы в пике, чтобы точно подобрать силовые провода, иначе возможен нагрев, что крайне нежелательно. Подобрать мощность провода помогут сводные таблицы. Коих в интернете очень много.

• Перед установкой обязательно при помощи мультиметра проверьте сопротивление пленки – максимально доступные отклонения от паспортных значений составляют 7-10%.

Установка

Итак, как уже говорилось, под ламинат нам потребуется ровное основание, чтобы не только равномерно передавалось тепло, но и сам пол лежал в одной плоскости, не появлялось трещин на стыках, и не было скрипов.

• Работа начинается с уборки в комнате. Используйте для этого щетку, а еще лучше – пылесос. На поверхности не должно остаться ни одного даже маленького камушка, который при хождении по полу может повредить пленку.

• Далее происходит укладка подложки. В качестве этого материала лучше всего использовать фольгированный пенофол, который будет дополнительно отражать тепло вверх. Слой фольги обязательно должен быть сверху. Все стыки обязательно проклеиваются металлизированным скотчем.
• Толщина подложки должна составлять 2-3 миллиметра, чтобы мы имели возможность сделать в ней прорези под провода, датчик и клеммы.

• Отрезаем пленку согласно намеченным размерам. Если случилось так, что при этом пострадала какая-то из токопроводящих перемычек, то поврежденный участок тут же отбраковывается и удаляется.

• Те места на торцах пленки, к которым не будут подходить соединения, изолируются при помощи специальной клейкой ленты.
• Пленка расстилается по поверхности пола медной полоской книзу. Фиксируется она к подложке за счет самого обычного скотча.

• Выполняется соединение медных шин с клеммами, входящими в комплект. Для этого заведите один конец клеммы в технологический кармашек над шиной – второй при этом остается снаружи. Далее при помощи плоскогубцев концы плотно прижимаются друг другу, тем самым, обеспечивая надежный контакт.
• Затем выполняется разводка проводов, согласно разработанной ранее схеме.

• Сама же схема подключения предельно проста. На стене располагается терморегулятор, которому подходят 6 проводов. Два их них питание в 220В от общественной сети, два – для датчика температуры и два под запитывание самой пленки. На обороте каждого терморегулятора имеется соответствующая разметка, которая не позволит вам запутаться.

• Далее укладывается термодатчик, который должен располагаться точно под пленкой, между нагревательными элементами. Крепится он к пленке при помощи битумной изоляции, входящей в комплект.

• Провода подводятся к ранее установленным клеммам, скручиваются их жилы, вставляются внутрь и зажимаются плоскогубцами.
• Затем клеммы тщательно изолируются с двух сторон при помощи той же битумной клейкой ленты.
• Под все объемные элементы, в подложке делаются прорези, чтобы они не мешали во время хождения по ламинату.

• Провода от всех пленок при помощи клеммников соединяются с терморегулятором – такой подход хорош, когда элементы подключаются параллельно. При последовательном соединении у вас будет всего два провода, а все остальные элементы будут запитываться по цепочке.

Совет! Для большей безопасности рекомендуется выполнять подключение теплого пола через отдельное УЗО, но в реалиях наших квартир такая схема практически не используется.

Внимательно осмотрите все соединения и проверьте качество изоляции. Если все в порядке, то можно произвести тестовый запуск системы, буквально на несколько минут. Выставляем среднюю мощность и проверяем каждый отдельный кусок пленки. При последовательном следовании инструкции все должно быть в порядке.

В завершении, перед укладкой напольного покрытия, поверх кладется слой гидроизоляции. Это важно сделать там, где велика вероятность затопления (кухня). В качестве изоляции используйте обычную плотную пленку из полиэтилена. При этом не забывайте про нахлест в сантиметров 10-15 и проклеивание стыков скотчем.

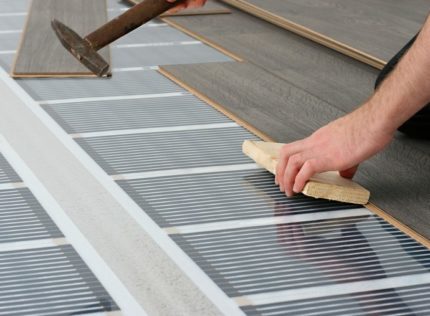

Далее выполняется укладка ламината. Нас этот процесс интересует несильно, так что тех, кто не умеет этого делать, отправляем к профильным ресурсам и всевозможным видео, коих в интернете не счесть.

Поздравляем! Электрические теплые полы под ламинат теоретически смонтированы и готовы к работе. Как видите, ничего сложного здесь нет, зато теперь какой-нибудь карапуз сможет ползать по полу без риска простудиться. Всего хорошего, всегда подходите к работам со знанием дела!
