Регулятор давления

Любая водопроводная система будет качественно выполнять возложенные на нее функции длительный срок, если придерживаться простого правила – давление подачи воды должно поддерживаться на одном рабочем уровне. Поможет добиться этого установка специальных регулирующих устройств – регуляторов давления. Это они оберегают от разрушения трубы, краны и другое сантехническое оборудование.

Устройство и основное назначение изделия

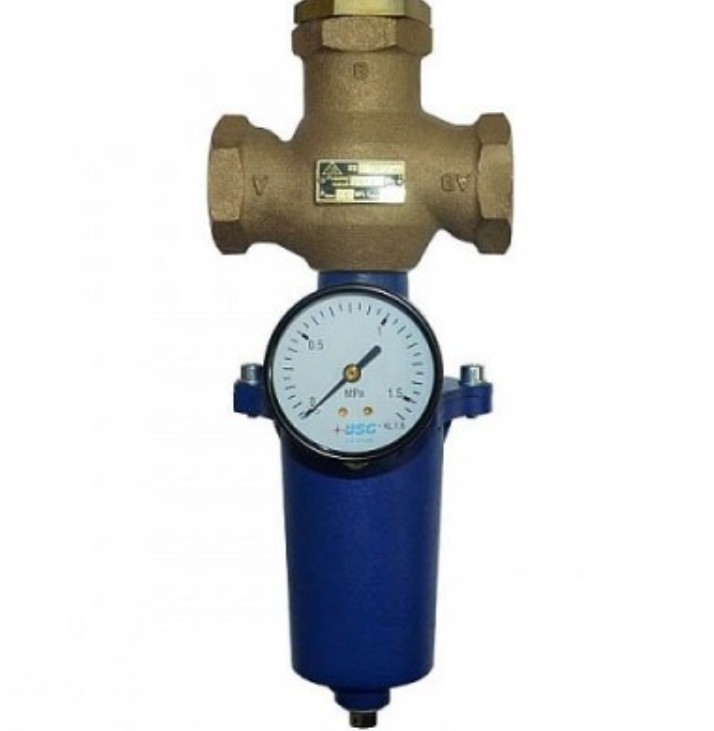

Регулятор давления состоит из следующих основных частей:

• металлического корпуса с исполнительным механизмом внутри. Для присоединения к водопроводной системе корпус с обеих сторон имеет резьбу (для входа и выхода воды) или фланец;
• манометра;
• регулировочного устройства.

Регулятор давления прямого действия поддерживает давление «до себя» или «после себя» без дополнительных источников энергии. Также состоят из:

• корпуса;
• клапана двухседельного;
• крышки со специальным сальниковым устройством;
• механизма грузового;
• исполнительного механизма мембранного типа.

Регулятор давления выполняет следующие функции:

• стабилизирует давления воды;
• подает воду с одинаковой скоростью;
• защищает саму водопроводную систему, сантехническое оборудование , устройства и приборы от разрушающего действия давления воды.

Основной принцип работы устройства заключается в уравнивании напряжения между усилиями пружины и диафрагмы. В момент открытия водяного крана, происходит уменьшение нажима на диафрагму в результате сокращения давления на выходе изделия. Далее, с помощью пружины, происходит открытие клапана и давление выравнивается с установленными заранее параметрами.

Классификация регуляторов давления

Изделия принято классифицировать по таким основным признакам:

• производительности (промышленные, коммерческие, бытовые);
• виду воды, которая используется (холодная, горячая);
• давлению воды на входе (до 16 бар, до 25 бар);
• способу подключения (с помощью муфты, с помощью фланца);
• способу управления (малого и большого диапазона);
• принципу действия (динамические, статические).

Бытовой регулятор давления имеет пропускную способность, не превышающую 3 м³ в час, коммерческий пропускает от 3 до 15 м³ воды в час, промышленные – более 15 м³ в час.

Вода считается холодной, если ее температура не превышает плюс 40 ⁰С, горячей – свыше этого показателя.

Регуляторы бытовые и коммерческие отличаются способом подключения в систему водоснабжения от промышленных и некоторых типов коммерческих. В первом случае они подсоединяются с помощью муфты, причем, диаметр соединения не превышает 5 см. Во втором случае подсоединение осуществляется с помощью фланца. Тут уже диаметр соединения может быть в довольно широком диапазоне (от 5 до 45 см).

Диапазон управления изделием считается малым, если он находится в пределах 0,5 – 2 бар, а если этот размер от 1,5 до 12 бар, то это изделие с большим диапазоном управления.

У динамического регулятора давление выравнивается постепенно при постоянном динамическом изменении расхода среды, у статического – сохраняет в процессе эксплуатации установленный заранее параметр даже если нет водоразбора и расход постоянен или равен нулю. В этом главное различие.

Технические характеристики

Основные характеристики регуляторов давления следующие:

• условный проход;
• предельное давление в барах или МПа;
• объем пропускаемой воды в м³/час;
• величина давления или его диапазон, которое способно регулировать устройство;
• температурный диапазон, в котором может функционировать изделие.

Преимущества установки

Монтаж регулятора давления обезопасит систему водоснабжения от быстрого выхода из строя, сделает потребление воды комфортным. Само изделие имеет следующие преимущества:

• небольшие габариты;
• выполнено из качественных материалов;
• имеет широкий диапазон настройки;
• в процессе эксплуатации не создает шума;
• легко монтируется;
• не требуют сложного обслуживания в процессе эксплуатации и замены.
