Освещение в квартире

Принципиальные и монтажные схемы освещения в квартире и доме » сайт для электриков — советы, примеры, схемы

План сети освещения квартиры

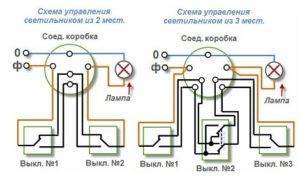

Схема управления освещением с двух мест относится к разряду наиболее простых и не представляет каких-либо сложностей при ее монтаже. Поэтому установку системы управления рекомендуется рассматривать на примере проходных выключателей, установленных в трех разных местах. Имея определенный опыт можно будет собрать цепь и большим количеством переключателей освещения.

Прежде чем приступать к выполнению работ, необходимо обесточить электрическую сеть. Для этого нужно воспользоваться автоматическим выключателем, установленным в электрощитке. Отсутствие напряжения в проводке проверяется индикаторной отверткой или мультиметром. В начале определяется необходимое сечение проводов и кабелей. Следует учитывать скачки напряжения и тока в сети, достигающие при перегрузках опасных значений. Поэтому сечение медных проводов должно быть не менее 2,5 мм².

Высота выключателей выбирается в соответствии с собственными предпочтениями. Далее в стенах делаются штробы, глубиной и шириной превышающие диаметр провода примерно в 1,5 раза. Подводка проводов к выключателям выполняется снизу, поэтому штробы нужно совмещать с точками установки выключателей. После этого осуществляется укладка проводов. Для их фиксации применяются маленькие гвоздики, выполняющие функцию подпорки. Перед креплением, провода заводятся в установочную коробку. Штукатурка штроб делается после того как установлены все выключатели и проверена работоспособность всей системы.

Под выключатели предварительно готовятся отверстия. После этого начинается монтаж выключателей. Провода из распределительной коробки заводятся в установочную коробку – под выключатель. Внутри коробки после обрезки должно остаться примерно 10 см их длины. Изоляция с концов снимается примерно на 1-1,5 см.

После подготовки можно переходить к непосредственной установке проходного переключателя. Фазный кабель подключается к соответствующей клемме с отметкой L. Остальные провода подключаются к клеммам, промаркированным стрелками. Если цвет кабелей отличается от стандартного, необходимо самостоятельно определить фазу с помощью индикаторной отвертки. Затем устанавливается перекрестный выключатель с подводкой к нему четырех проводов. Каждая пара имеет жилы, окрашенные в белый и голубой цвет. К верхним клеммам подключается первая пара проводов, идущих от проходного выключателя, установленного ранее. Другая пара подключается к нижним клеммам.

В завершение выполняется установка второго переключателя. Для этого нужно точно определить кабели, через которые к нему будет поступать напряжение от перекрестного выключателя. Те что нужны окрашены желтым и голубым цветом. Они подключаются к клеммам, промаркированным стрелками. Оставшийся белый кабель подключается к клемме, промаркированной символом L.

Готовые выключатели остается вставить в коробки, закрепить в них, после чего установить рамки и клавиши, проверить работоспособность системы и заштукатурить штробы.

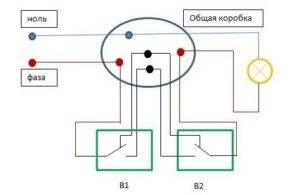

Схема проходного переключателя

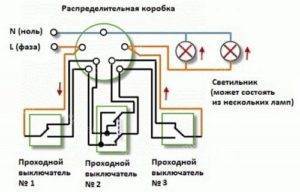

Схема подключения проходного выключателя с 3х мест

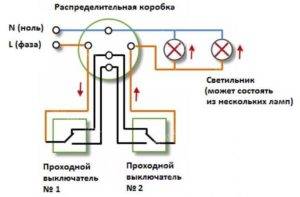

Схема подключения проходного выключателя

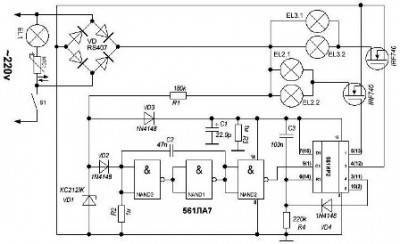

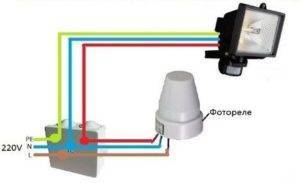

Схема подключения фотореле для уличного освещения

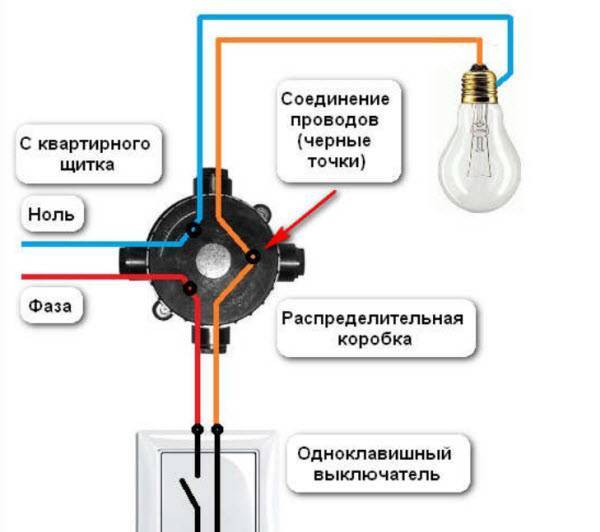

Схема соединения источника тока, лампочки и 2-х переключателей

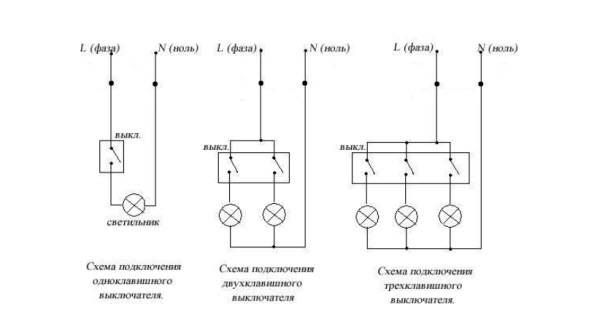

Двухклавишный проходной выключатель схема подключения

Правила и секреты дизайна освещения ↑

Архитекторы и дизайнеры издавна использовали освещение в интерьере квартиры или дома в роли эффективного инструмента визуальной коррекции неудачной геометрии помещений.

Одно из главный правил дизайна заключается в том, что яркий свет зрительно расширяет пространство, если в отделке стен и потолка использованы светоотражающие материалы. Если требуется зрительно уменьшить слишком большое помещение, то поверхности затеняют.

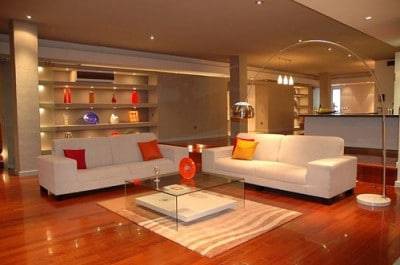

Благодаря затенению потолка и удачному расположению местного освещения слишком большая гостиная выглядит компактной и уютной

Светильники с направленными вверх отражателями визуально «приподнимают» слишком низкие потолки. Слишком высокий потолок покажется ниже, если его затенить при помощи направленных вниз абажуров источников света.

Грамотный дизайн освещения квартиры обязательно должен гармонично сочетать источник общего освещения, например, главную люстру на потолке, и светильники точечного местного освещения

При этом очень важно, чтобы управление освещением в квартире в данном случае обеспечивало независимую работу каждого вида или группы светильников

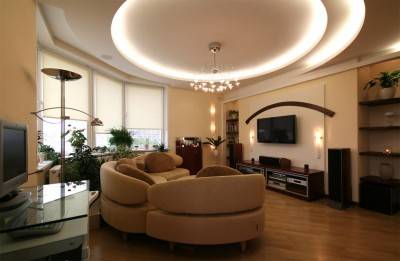

Грамотный дизайн освещения квартиры должен гармонично сочетать источник общего освещения и точечного местного

Общее освещение помещения может быть немного приглушенным, ведь его цель обеспечить свободную ориентацию в комнате и непринужденное общение обитателей. Роль местного более яркого света — это освещение рабочих мест, к которым относят секретер либо письменный стол, рабочую зону в кухне, а также обеденный стол в столовой или гостиной.

Правила организации освещения рекомендуют также подсвечивать стену за телевизором либо пространство за монитором компьютера: этот прием, не нарушая освещенности экрана, снижает напряжение и утомляемость глаз.

В спальне общий свет лучше сделать рассеянным, немного понижающим высоту потолка, а у зеркала и прикроватных тумбочек предусмотреть более яркие светильники или лампы. Если в интерьере большого дома перечисленные правила использования света носят рекомендательный характер, то освещение однокомнатной квартиры нередко является единственным инструментом зонирования не слишком большого пространства, которое одновременно выполняет функции гостиной, рабочего кабинета, спальни и даже столовой.

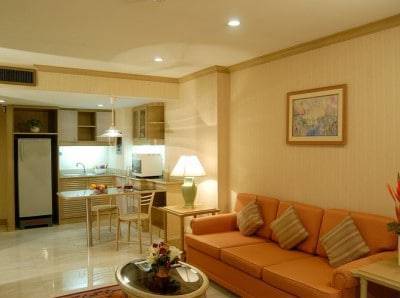

Грамотное освещение как инструмент зонирования и визуального увеличения небольшой однокомнатной квартиры-студии

В ванной обычно дополнительными светильниками освещают туалетное зеркало, а роль общего освещения выполняют точечные галогенные светильники. А вот освещение коридора в квартире необходимо спланировать таким образом, чтобы всегда была возможность включить яркий общий свет, когда надо одеться, обуться, поправить макияж.

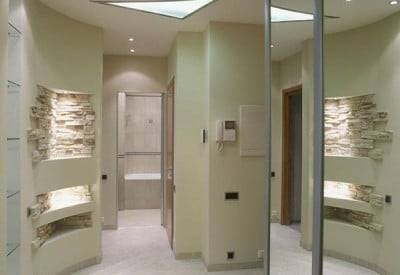

Благодаря гармонии дизайна интерьера и правильного освещения маленьких коридор выглядит просторным холлом

Кроме утилитарной роли прихожая еще выполняет презентабельную функцию визитной карточки квартиры и чтобы узкий коридор не напоминал подземелье средневекового замка, используя свет, его можно зрительно расширить и увеличить. Наконец, освещение коридора должно гармонировать с освещением смежных помещений: если гостиная ярко освещена, то и в прихожей включают яркий верхний свет и приглушают его, если в соседнем помещении полумрак. Все эти задачи решают местные светильники.

Универсальных рецептов работы со светом нет, каждый сам выбирает концепцию дизайна и освещения своего жилья, но во избежание ошибок никому не помешает полистать иллюстрированные журналы и посмотреть, как профессионалы создают освещение в квартире: фото, эскизы, иллюстрации к проектам.

Особенности самостоятельного монтажа осветительной системы

В нашей схеме мы заменим всего два элемента. Это розетка (вместо нее будем использовать автоматы распределительного щитка) и то место провода, которое мы перекусили кусачками – здесь у нас будет распределительная коробка, в этом месте и происходит самый интересный и сложный процесс под названием «коммутация».

Вам будет интересно  Какие люстры сейчас в моде: в гостиную, для спальни, зала, кухни

Итак, начнем. Для начала в каждой из комнат выбираем место, где будет вмонтирована в стену распределительная коробка. Небольшое отступление – большинство современных электриков зачастую отказывается от ее использования и прячет все соединения, например, в подвесном потолке. Вероятно они уверены, что проводка вечная, и доступ к ней не потребуется. Я не приверженец этой теории и считаю, что все должно быть доступно – а вдруг понадобится добавить пару бра? Что тогда, ломать потолок?

Но вернемся к монтажу нашего освещения в доме. С коробками мы определились, теперь к ним можно проложить мощный кабель – 2,5 квадрата будет достаточно. Тянем его от распределительного щитка, причем, конец, который оставляем в нем, подписываем маркером (например, освещение зала). Точно так же поступаем и со всеми комнатами – прокладываем к коробке провод и подписываем его конец в распределительном щитке. Если проигнорируете этот момент, понадеетесь на свою память и не подпишете, то при подключении будете мучиться и прозванивать каждый из проводов.

Движемся дальше и перебираемся в комнату. Здесь наша задача будет заключаться в том, чтобы свести к распределительной коробке все группы осветительных приборов и соединить их с выключателями. Начнем с простого и для начала проложим провод к люстре, то есть от коробки в центр потолка – опять же, провод, оставляемый в коробке, подписываем (люстра). Также не забудьте подписать провод, идущий от распределительного щитка (ввод). Теперь в эту же распределительную коробку проведем провод для бра и подключим его. Ну и в заключение проложим еще один кабель, на который повесим группу из пяти точечных светильников.

Умный дом: освещение

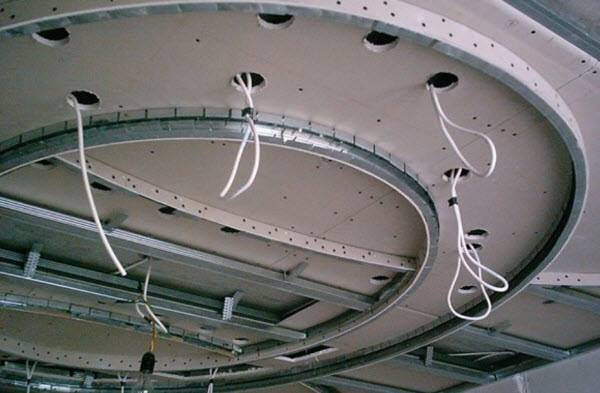

С последним будет чуть сложнее. В местах установки точек провод собирается петлей. Вы же помните про параллельную схему подключения двух лампочек? Таким способом нам придется подсоединить целых пять ламп. Для этого и нужны петли – впоследствии они разрезаются, концы зачищаются и соединяются друг с другом по цветам. К оголенным парам подсоединяются точечные светильники. И теперь последний провод (в нашем случае трехжильный) прокладываем к месту установки выключателя.

Теперь дело за коммутацией распределительной коробки – все лампы освещения для дома в одной, а потом в другой, в третьей и так далее комнатах нужно объединить в одну систему. Для начала зачищаем провод ввода – оголенные концы делаем сантиметров по пять. Помните одно правило «длиннее скрутка – лучше контакт». Дальше бра – подключить его просто, так как к выключателю он не подсоединяется. Зачищаем, как и в случае с вводом, и соединяем его с ним – провода скручиваем по цветам.

Коммутация распределительной коробки

Теперь подошел черед люстры, а здесь будет немного сложнее. После зачистки один провод подключаем к нулю ввода (он обычно синего цвета), а второй – к одной из крайних жил провода, идущего к выключателю. Последний сразу же хорошенько обжимаем плоскогубцами и изолируем.

Точно так же подключаем и группу точечных светильников – одну жилу к нулю ввода, а вторую – к другому крайнему проводу, идущему к выключателю. Далее обжимаем эту скрутку и изолируем. Сразу же разбираемся и со средним проводом трехжильного кабеля – его мы подключаем к фазе ввода. После этого хорошенько обжимаем оставшиеся оголенными две скрутки и качественно изолируем их.

Точно по такому же принципу монтируется освещение во всех комнатах. Когда коробки будут скоммутированы, их можно закрывать и переходить в распределительный щиток. Здесь мы для каждой из комнат устанавливаем отдельный автомат и подводим к нему фазу электропитания. После чего к нижней клемме автоматов подключаем по одному коричневому проводу. Нули всех проводов объединяем на специальной шине, которая подключается к нулю центрального автомата.

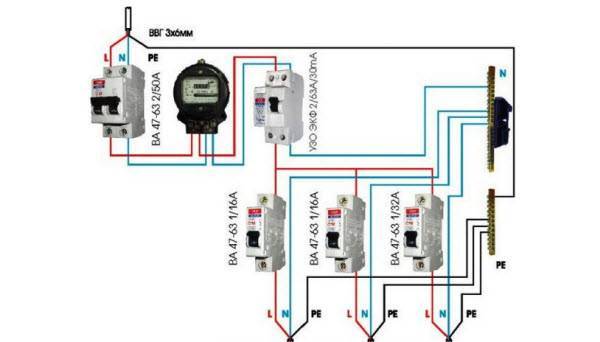

Подключение осветительной цепи к электрическому щитку фото

Вот и все, остается дело за малым – установить выключатели, включить лампочки, подать напряжение и проверить работоспособность системы. Если сходу автомат не выбьет, это хороший признак, говорящий о том, что освещение дома собрано правильно, или, по крайней мере, вы нигде не соединили вместе ноль и фазу.

Автор статьи Александр Куликов

Освещение дома: устройство системы и принцип ее работы

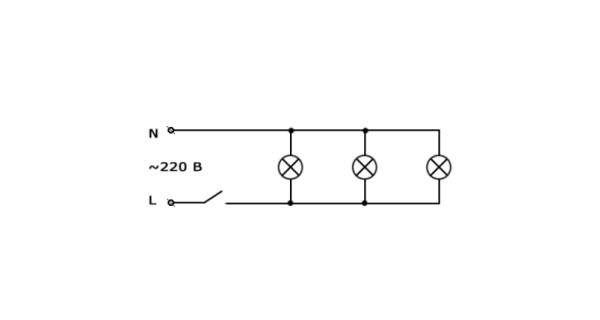

Параллельная схема подключения практически всего оборудования, задействованного в осветительной цепи, – вот что нужно усвоить с самого начала, задаваясь вопросом, как сделать освещение в частном доме? Исключением из этого правила являются только выключатели, которые подсоединяются в цепь по последовательной схеме. Согласитесь, не слишком много нужно знать, чтобы самостоятельно осветить свой дом. Но это только верхушка айсберга – а под водой скрыта еще масса всевозможных нюансов. Не будем ходить вокруг да около, а просто рассмотрим самый простой пример с одним выключателем и одной лампочкой. Если справитесь с «монтажом» такой проводки, тогда сможете осилить и более сложную систему освещения.

Эта система имеет всего три основных элемента – провод, лампочку с патроном и выключатель. Не будем привязываться к штробам и другим местам прокладки кабеля, а попробуем из всего этого изготовить переносную лампочку с выключателем. Идея, думаю, понятна – на один конец провода цепляем патрон и вкручиваем в него лампочку, а на другой устанавливаем вилку и втыкаем ее в розетку. Что происходит? Свет горит. Теперь берем кусачки и перекусываем один из проводов двухжильного кабеля. Что теперь происходит? Совершенно верно, свет погас. Зачищаем перекушенный провод с двух сторон и соединяем провода – о чудо, свет снова появился! Это и есть примитивный выключатель и способ его подключения.

Система освещения для дома

Усложним немного задачу. Теперь нам нужна такая же переноска еще в одну комнату, но для ее подключения нет дополнительной вилки и вообще розетки. Что будем делать? Изготовим точно такую же переноску и объединим ее с первой. Для этого снимем вилку и скрутим по цветам провода двух переносок и снова подсоединим к ним вилку. Что мы получили? Из одной точки мы параллельно запитали две лампочки, то есть осветили две комнаты.

Еще усложняем задачу. Предположим, что одна из комнат очень большая, и чтобы в ней хорошо видеть, нужно установить еще несколько лампочек. Берем кусок провода, подсоединяем к нему патрон – два других провода просто зачищаем. Их мы подсоединяем к первому патрону, предварительно разобрав его. Не забывайте про цвета жил провода – их нужно обязательно соблюдать. Подсоединили? Включаем наш импровизированный выключатель, и загораются две лампочки. Таким способом, подключая новую лампочку к предыдущей, можно установить массу осветительных приборов. Именно по такому принципу монтируются точечные светильники. А по принципу соединения двух переносок в одну подключаются все новые и новые комнаты.

Вам будет интересно  Как правильно расставить свет в квартире – Освещение

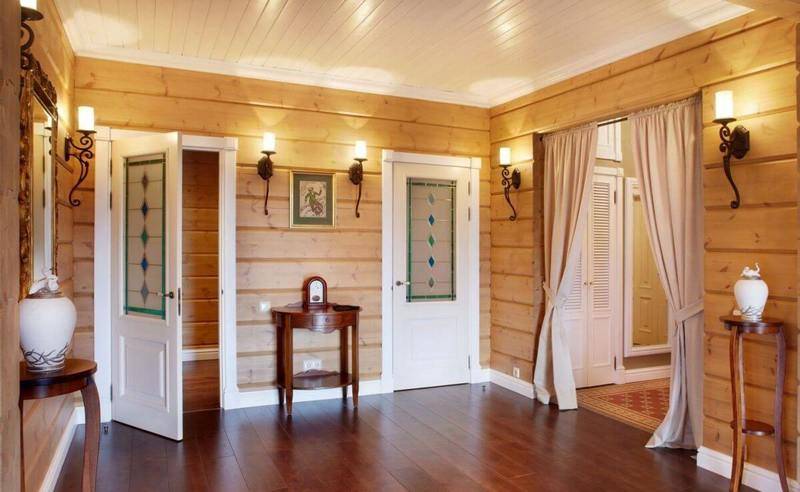

Освещение в деревянном доме

Теперь представим подобные системы освещения для дома во всей их величественности на примере дома. Когда они собираются вместе, получается огромная масса проводов, которая пугает большинство любителей делать все своими руками.

Схемы освещения гражданских зданий и жилых домов

В гражданских и промышленных зданиях принципы построения сетей освещения немного разнятся. В гражданских зданиях питающие линии заводят в центр жилого здания в подвал или лестничную клетку первого этажа, где устанавливается вводное распределительное устройство. От вводного распределительного устройства в обе стороны будут расходится горизонтальные питающие линии, которые прокладываются либо по полу первого этажа, либо по подвалу. К горизонтальным питающим линиям подключены вертикально расположенные по этажам линии (стояки). К стоякам подключаются этажные групповые электрощитки, от которых питаются квартиры. К каждой питающей линии в зависимости нагрузки, количества групповых щитков и объема здания могут присоединятся несколько стояков.

В жилых домах выше пяти этажей, при питании от одной линии нескольких стояков, на каждом ответвлении к стояку должен устанавливаться защитный аппарат. Учет потребляемой электроэнергии может вестись электросчетчиками как в самих квартирах, так и в специальных шкафах на лестничных клетках. При установке аппаратов защиты и электросчетчиков групповых сетей в общих шкафах на лестничных клетках, встраиваемых в электропанели, и при расстоянии от лестничных стояков до этих шкафов не превышающем 3 метра этажные щитки не устанавливаются. Лестничное освещение получает питание от вводного распределительного пункта и управляется централизованно.

Также стоит отметить что довольно популярными становятся фотовыключатели, устанавливаемые в подъездах жилых домов. Фотовыключатель автоматически подключает освещение с наступлением темного времени суток и отключает в дневное время. В домах высотой более 9 этажей в схему могут вводится реле времени или специальные микропроцессорные устройства с часовыми механизмами, которые включают и отключают освещения согласно определенного алгоритма. Таким образом, реализуется экономия электроэнергии.

Применяется и схема с установкой, так называемых, лестничных автоматических выключателей на каждой лестничной площадке. Данные автоматы работают с некоторой выдержкой времени и отключают освещение через определенный промежуток времени. При такой схеме идущий по лестнице человек моет включить или выключить свет на следующей площадке, что довольно сильно экономит электроэнергию, но это не совсем удобно для пожилых людей или при переноске тяжелых грузов.

Схемы электроснабжения жилых домов высотой от шести до шестнадцати этажей имеют дополнительные особенности, так как относятся к потребителям 2 категории. В таких домах присутствуют лифты, а иногда и насосы для поддержания напора воды в водопроводах.

Ниже показана схема питания жилого девятиэтажного дома:

Из схемы видно, что питание данного сооружения производится двумя взаимно-резервирующими линиями, рассчитанными на питание всего здания (в аварийном режиме). При пропаже напряжения на одной из линий с помощью переключателя нагрузка дома переводится на другую питающую линию. Стояки проходят через электропанели на лестничных клетках, где установлены аппараты защиты и электросчетчики квартирных сетей, поэтому в данном случае этажные щитки не устанавливаются. К силовому вводу отдельно присоединяются светильники аварийного освещения. Электросчетчики, общие для всего здания, устанавливаются на вводах.

Освещение для гостиной и кухни

И кухня и гостиная — комнаты активной деятельности и относятся к многофункциональным. Освещение для активных зон дома разрабатывается по максимуму, и предусматривается на самых ранних этапах проектирования дома — при выборе ориентации основных помещений по странам света.

Лучшие варианты естественного освещения — это ориентация комнаты на юг и восток, эту часть дома отдают обычно для детской комнаты, гостиной и кухни. Летнее обеденное затенение делают в зависимости от уровня инсоляции. Вечернее электрическое освещение в любом случае должно быть равномерным и теплым.

В загородных домах кухня совершенно особое помещение, и современные планировки позиционируют кухню как совмещенную столовую и даже гостиную — семейные посиделки и прием гостей удобны и оправданы в активной кухонной зоне свободной площади и с хорошим освещением. Правильное освещение такой многофункциональной кухни-столовой требует организации нескольких световых сценариев.

Для приема гостей или праздничного семейного ужина организация освещения требует особого подхода, в зависимости от размеров и стиля имеющейся комнаты.

Подвесные современные люстры крупных размеров уместны в гостиных, а для камерных посиделок вечером оптимальным вариантом будет мягкое рассеянное и направленное освещение торшерами и настенными бра, отлично гармонируют с тихими вечерами тканевые абажуры и экологические светильники из дерева и текстиля.

Каминная зона гостиной также предполагает подсветку, как правило симметричную — каждая сторона полки камина освещается отдельным настенным бра, угловые камины подчеркиваются торшерами, дающими неяркий направленный свет.

Свет в зонах отдыха

Для отдыха в любой квартире и доме существуют отдельные, особые зоны, и освещение этих зон должно быть мягкое, способствующее расслаблению — это может быть напольный светильник, торшер или свет подвесного потолка конструкции «парящий потолок». Мягкую и уютную закарнизную подсветку можно совместить с торшерами, бра и с потолочными светильниками для создания постоянного света.

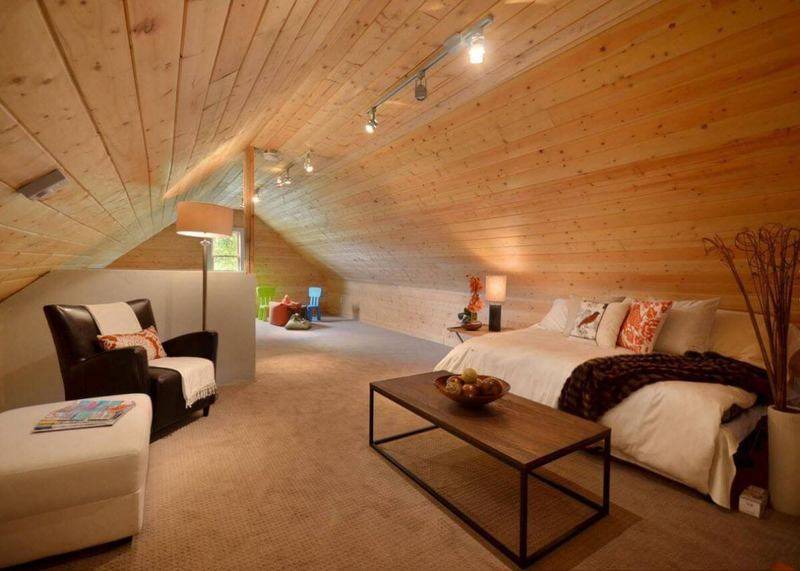

Для спальни освещают прикроватные зоны симметрично расположенными бра или настольными лампами с рассеивающими абажурами, обычно эти дополнительные источники света используют для чтения. Для общего освещение используют подвесные люстры, встроенные или подсветку светодиодами в ярусных конструкциях — главным в выборе являются личные предпочтения хозяев. Одна из причин организации общего освещения — снижение резкого перепада яркости света.

Освещение лестниц, прихожих, вестибюлей, коридоров

Для прихожей яркое освещение очень важно, поскольку это помещение первым рассказывает и доме, и о хозяевах, и должна создавать самое благоприятное впечатление. При условии яркости свет не должен вызывать визуального дискомфорта при входе в прихожую, но тем не менее быть достаточной силы для комфорта при сборах у зеркала перед выходом из дома

В прихожих очень уместны настенные бра, как и в любой части дома — эти светильники очень функциональны

По традиции бра освещаются участки комнат с зеркалами и интерьерными элементами, на которые хотят обратить внимание

Длинных коридор прекрасно освещает ряд одноплановых осветительных приборов, размещенных на одной высоте или в заданной последовательности. Визуальное сужение пространства происходит только при установке настенных светильников в одном высотном уровне симметрично оси длинного коридора, один ряд наоборот, создает небольшой эффект дополнительного пространства.

Вам будет интересно  Почему нет света в квартире, что делать если отключился свет?

Лестницы освещать нужно обязательно, подсветка лестниц — требование безопасной эксплуатации. Для лестниц применяют осветительные приборы рассеянного света и лампы, дающие небольшую яркость, для светодиодов это всего 3 Вт.

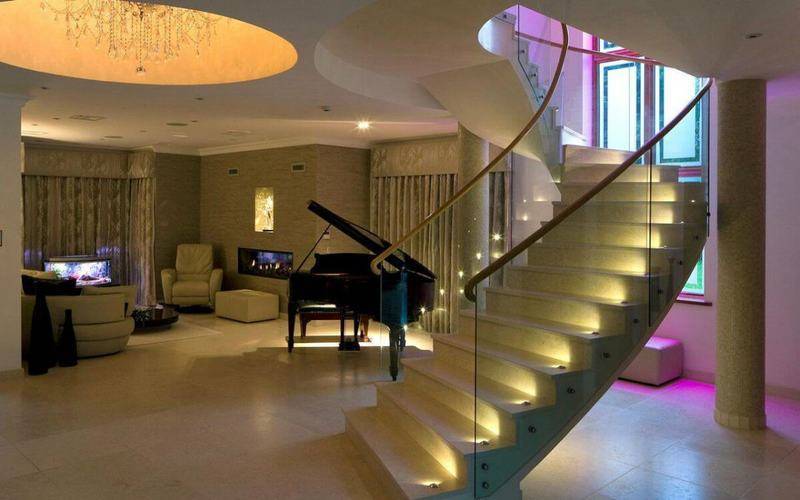

Специальное освещение лестниц маркерами современно и экономично, а в плане дизайна это логичное решение для создания эффекта, способного преобразить все помещение вестибюля. Маркеры сегодня относят к самому совершенному оборудованию для освещения дома, а возможности дизайна они дают огромные — реалистичные имитации природных сюжетов или простые фонарики, любой выбор будет успешным.

Маркеры разработаны специально для подсветки лестничных ступеней и небольшого пространства вокруг, ослепление человека на лестнице невозможно, поскольку световой поток строго направлен. Причем достаточно малой мощности, что положительно сказывается на экономии.

Стандарты и рекомендации

Действующий на территории Республики Беларусь стандарт (TKП 45-4.04.-149-2009), требует обязательное наличие искусственного источника освещения в каждом помещении.

В жилых и общественных помещениях, в большинстве случаев применяют систему общего освещения (нормированная освещенность).

Для рабочих мест (на кухне, в мастерской, в гараже, в кабинете, в детской), мест для чтения (в кабинете, в гостиной, в спальне), для подсветки предметов интерьера (картин, скульптур, зеркал, книжных или декоративных полок), следует предусматривать дополнительные светильники с возможностью независимого управления.

В административных и общественных зданиях обязательно, а в собственных квартирах и загородных домах настоятельно рекомендуется предусматривать автономное аварийное освещение.

Где размещать светильники?

Как правило, светильники подвешиваются или закрепляются на потолке. В подсобных помещениях (коридоры, кладовые, передние, холлы), а также в дополнительных помещениях (мастерские, игровые и т.д) общее освещение допускается осуществлять настенными светильниками.

Возможна установка дополнительных светильников, создающее необходимую повышенную освещенность в тех местах, где это требуется. Следует также не забывать обеспечивать наружным освещением все точки входа в дом.

Существуют строгие нормы установки светильников во влажных помещениях, в ванных комнатах и душевых.

Выполняя электромонтажные работы, делайте так, чтобы все выключатели устанавливались одинаковым образом. По сложившейся практике обычно нажимают вверх клавиши выключателя, чтобы зажечь лампу, а вниз, чтобы ее выключить. В Европе принято наоборот: вниз — включить свет, вверх — выключить.

Коротко, о требованиях к проводке освещения:

Электропроводка: Отдельная линия от электрического щита для одной или нескольких цепей освещения.

Кабель: ВВГнг-LS или NYM. Количество жил в кабеле определяет выбранная схема для реализации управления освещением. Как правило наиболее часто используются трех- , четырех-, и пятижильные кабели.

Сечение кабеля: 1,5 мм2 (следует помнить о нагрузке и длине кабеля). Использование большего сечения допускается, но не рекомендуется. Это связанно с тем, что большинство светильников рассчитаны на подключение проводов небольших сечений, а подключение жил 2,5 мм² и больше, может серьезно усложнить процесс подключения и монтажа.

Защита линии от КЗ (короткого замыкания) и перегрева кабеля: Автоматический выключатель на 10А тип B или С.

Защита линии от утечки тока: Несколько цепей освещения могут быть защищены одним УЗО 25-40 А 30 мА, тип АС или A.

Для удобного и комфортного освещения надо уметь подбирать наиболее подходящий способ управления светом. Можно использовать простые решения с применением простых одноклавишных или двухклавишных выключателей. Для регулирования мощности освещения можно использовать диммеры (регуляторы освещения).

Можно использовать более сложные схемы для управления светом из двух и более мест (проходные выключатели, импульсные реле). Можно использовать еще более сложные схемы, в которых используются реле времени, контакторы, датчики движения и др. Они позволяют оптимально управлять освещением при самых разнообразных требованиях.

Разработка проекта освещения квартиры ↑

В проекте дизайна интерьера проект освещения квартиры обычно выполняют в виде самостоятельного раздела, учитывающего планировку комнат, конфигурацию потолка, границы напольных и потолочных отделочных материалов, места расположения мебели и стационарных элементов.

План освещения квартиры

На основании планов потолков и полов разрабатывают план освещения квартиры, отмечая на нем виды и места расположения осветительных приборов, розеток и выключателей, как потолочных, так и настенных — так называемый сценарий освещения.

Одним из главных условий комфортного освещения жилого помещения является правильное соотношение мощности, количества осветительных приборов и освещаемой площади. Специалисты в области освещения рекомендуют использовать на каждые 5 кв.м. осветительные приборы суммарной мощностью 60-75 кВт.

Таким образом, вы можете самостоятельно рассчитать оптимальное количество светильников для освещения каждого помещения своей квартиры или воспользоваться следующими рекомендациями:

  • для однокомнатной квартиры площадью 30-40 кв.м требуется не более восьми светильников, например, три потолочных светильника, люстра, два бра, торшер, настольная лампа;
  • для двухкомнатной квартиры оптимальный набор из девяти светильников можно представить следующими приборами: две люстры, три потолочных светильника, торшер, настольная лампа и два бра;
  • для трехкомнатной квартиры потребуется одиннадцать светильников — к набору приборов для двухкомнатной квартиры можно добавить люстру и бра;
  • для четырехкомнатной квартиры нужны одиннадцать светильников: предыдущий набор можно дополнить одним потолочным светильником и еще одной настольной лампой.

В соответствии с планом разрабатывается подробная схема освещения квартиры, учитывающая схемы подключения каждого прибора, их групп, а также приборы управления освещением.

Схема управления люстрой

На чертеже учитывают вид каждого выключателя с указанием количества клавиш и стрелками указывают для какого осветительного прибора или группы приборов он предназначен. Для слишком больших комнат либо длинных коридоров можно предусмотреть дублирующие выключатели для одного и того же прибора, установив их в разных точках помещения. Все настенные и потолочные осветительные приборы на схеме следует привязать соответствующими обозначениями к стене или ближайшему проему, дверному либо оконному.

Точно так же с привязкой к ближайшим стенам либо проемам размещают на схеме места размещения розеток, выключателей и прочих приборов, задействованных в системе освещения.

Основные типы разводки проводки ↑

Выбранная разводка отвечает полностью за всю схему. Всего выделяется три основных типа:

Самый частый тип разводки – через распределительные коробки. Электрический щиток располагается на лестничной клетке, а не в жилом помещении. От него входит питающий кабель, а в самом щитке располагаются счетчик и несколько выключателей (чаще всего 1-3). В каждой отдельной комнате электроснабжение осуществляется через распределительную коробку, располагающуюся при входе.

«Шлейф». Принцип сходен со «звездой», но отличается тем, что на одном кабеле размещается не один элемент, а несколько. Проект обойдется дешевле предыдущего.

Редко можно встретить один из вариантов в «чистом виде». В каждом конкретном случае они смешиваются для достижения максимально эффективного результата.
