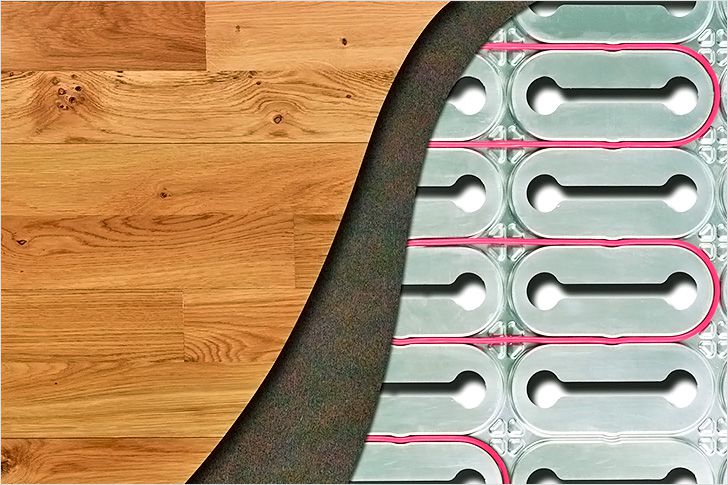

Установка теплого пола под ламинат: какую температуру выдерживает

Содержание

Ламинат под теплый пол

Теплый пол под ламинат

Ламинат является сравнительно новым материалом, появился он только в конце прошлого века. Новинка привлекла к себе внимание покупателей и составила достойную конкуренцию популярному в те времена паркету, линолеуму и другим материалам для пола. Ранее бытовало мнение, что использовать ламинат под теплый пол нельзя, потому что покрытие разрушается от перепадов температуры. Но с развитием технологии производства ламинированных материалов класть теплый пол под ламели стало возможным.

Характеристики покрытия

Перед укладкой греющего пола под ламинат своими руками, необходимо разобраться, как правильно подобрать покрытие для комбинирования с нагревательной системой и каким образом производить монтаж.

Ламели под нагревательные поверхности должны обладать следующими характеристиками:

  1. Высокая степень теплопроводности, чтобы пол не перегревался. Более толстый материал будет хуже проводить тепло. Поэтому ламинированное покрытие толщиной более 8-10 мм лучше использовать для пола без подогрева, поскольку ламели повышенной толщины являются хорошим теплоизолятором.
  2. Высокотемпературная устойчивость. Этому требованию отвечают почти все виды современного ламинированного покрытия.
  3. Минимальные параметры испарения формальдегида (вредного для здоровья вещества, содержащегося в материале) при нагреве покрытия.

Ламинированное покрытие относится к классу так называемых «плавающих» поверхностей. Это означает, что ламели не имеют жесткой связи·с основанием. Друг с другом они сочленяются при помощи так называемых замковых соединений. Существует несколько типов замков, но для теплых полов лучше отдать предпочтение защелке «клик».

Вероятность возникновения щелей будет сведена, таким образом, к минимуму. Впрочем, на вопрос, можно ли делать теплые полы под ламинат с другими типами замков, можно ответить утвердительно. Важно соблюдать температурный режим, чтобы избежать излишнего расширения и коробления ламелей.

Замок

Выбор предпочтений

Существует несколько типов греющих оснований, в зависимости от которых выбирается финишное покрытие. Зачастую в этом качестве используется линолеум под теплый пол. Однако, необходимо правильно подобрать этот материал, чтобы при нагревании по минимуму испарялись вредные вещества.

Считается, что отдавать предпочтение лучше мармолеуму – материалу, изготовленному из натуральных компонентов. Но за счет этого, и цена материала весьма высока. Еще более дорогостоящим (хотя и наиболее экологичным) вариантом станет укладка паркетной доски. Следует также учесть, что кроме цены, из-за воздействия повышенной температуры возможна деформация паркета, что потребует циклевки.

Поэтому в последнее время ламинат уверенно теснит других конкурентов, выходя на первое место по соотношению «цена-качество». Конечно, можно рассмотреть вариант линолеума, но цена качественного линолеума зачастую выше цены ламината.

Существуют различные виды греющих поверхностей. Одним из наиболее популярных является кабельный горячий пол под ламинированные панели – электрическая нагревательная система, которая состоит из специального кабеля и средств автоматики. Монтируют такой пол, как правило, на стяжку – это наиболее простой способ укладки. Однако есть и более современные методы, например, специальные маты, в которые укладывается провод.

В случае деревянного пола, в качестве выравнивающих элементов используют фанеру, ДСП или другие материалы. Ламинат на теплый пол при желании реально уложить своими руками. Для этого не потребуется дорогостоящих материалов. Однако важно, чтобы пол перед укладкой был тщательно выровнен.

Подтверждается маркировкой

Для самостоятельной укладки теплого ламината необходимо учитывать все характеристики: теплопроводность, стойкость к высоким температурам, плотность. Необходимо выбирать средние значения этих параметров, иначе при неправильной установке теплого пола, могут возникнуть проблемы с функционированием, например, перегрев.

Маркировка ламината под теплый пол

Особенно важно это при монтаже теплого пола под ламинат на деревянный пол, поскольку и основание и покрытие относятся к горючим материалам. Поэтому лучше если ламели будут «работать» не на предельных параметрах, а иметь некоторый запас прочности.

Несмотря на то, что пленочный теплый пол или другие виды электронагревательных покрытий монтируются с учетом требований пожарной безопасности, перегрев панелей может привести к их деформации и необходимости замены покрытия.

Следует отметить, что требования к ламинату на бетонный пол для теплого пола прямо противоположны требованиям к ламелям, которые просто укладываются на бетонное основание.

Поэтому в ряде случаев целесообразно использовать теплый пол под виниловый ламинат. С точки зрения теплопроводности и устойчивости к высоким температурам такое покрытие превосходит традиционные виды ламинированных материалов.

Для того чтобы сориентироваться в выборе, необходимо обратить внимание на маркировку ламината. Для использования в системах греющих полов в ней должны присутствовать следующие символы (по отдельности, или в сочетании):

  • пиктограмма нагревательного элемента (S- или U-образная);
  • поднимающийся вверх теплый воздух;
  • высокая температура;
  • совместимость с водяными полами;
  • минимальное выделение формальдегида.

В документации к материалу должна быть следующая информация: с какими видами греющих поверхностей совместимо напольное покрытие, максимальная температура нагревания и т.д.

При всех нюансах, сочетание теплого пола и ламината является идеальным для быстровозводимых домов, в частности, домов из сип-панелей.

Выбор покрытия

В настоящее время разработан и активно используется усовершенствованный ламинат под теплый пол.

Выбирая, какой ламинат лучше, стоит обратить внимание на коэффициент теплового сопротивления: этот показатель не должен быть высоким, так как от покрытия требуется пропускание, а не задерживание тепла.

Важным моментом является способ соединения панелей. Монтаж с помощью клея уже давно не актуален. Сегодня в основном применяют замковое соединение двух типов: click и lock.

Актуальный параметр — максимальная температура нагрева ламинированного покрытия, лежащего на теплом полу. Этот показатель в определяющей степени зависит от толщины панелей. Здесь обратно пропорциональная зависимость между толщиной ламели и количеством полезного тепла. Чем тоньше доска, тем больше тепла поступает в помещение через пол. Этот фактор нужно учитывать, чтобы правильно положить ламинат.

Класс покрытия — эта характеристика больше относится к механическому износу материала и значительного влияния на теплопроводность не оказывает.

При расчете подогрева поверхности необходимо учитывать, что максимальной будет температура непосредственно у нагревательного кабеля. Именно этот показатель должен использоваться в расчетах.

Монтаж теплого пола под ламинат в деревянном доме имеет свои нюансы. Нужно выбирать ламели толщиной не более 7 мм. Они одновременно достаточно прочны и задерживают минимальное количество тепла. В частном доме можно сделать облегченный теплый пол без стяжки, с помощью специального клея. Он быстро высыхает и пол готов к эксплуатации — быстро и просто.

Электрический кабельный пол

Электрический теплый пол – один из разновидностей теплых полов под ламинат. Это система, нагревающая декоративную ламинированную поверхность. Монтаж теплого пола под ламинат гораздо проще других видов, например, укладки водяных труб. Его можно применять в любых помещениях. Но наиболее часто монтируются теплые полы в деревянном доме под ламинат.

Электрический кабельный пол

Система электрического кабельного пола в основном состоит из нагревающего кабеля, который укладывается в определенной последовательности. Особенности укладки в том, что во время монтажа кабель заделывается в бетонную стяжку. С этим связан основной минус системы: значительная часть тепла идет на прогрев самой стяжки. Есть сложности и в регулировании температуры.

Еще один момент, который стоит учитывать до укладки пола – расстановка мебели. Ее нужно знать, чтобы не прокладывать кабель в местах под мебелью, где необходимо использовать ламинат, но греющие элементы являются излишними. Это снижает риск перегрева и сокращает потребление электроэнергии.

Сегодня кабельные системы используются достаточно редко. Главной проблемой, ограничивающей их применение, остается низкая эффективность. Причина в том, что значительная часть энергии уходит на нагрев стяжки. Только после этого начинает прогреваться поверхность пола.

Еще одна проблема кабельного пола – долгое время достижения оптимальной температуры. Можно попробовать обойтись без стяжки. Но в этом случае будет слышен шум от работы нагревательных элементов.

Тем не менее, существует более современный вариант, когда стяжка укладывается в специальные термоматы. Провод здесь значительно тоньше, чем в предыдущем варианте. Достоинством такого типа укладки является отсутствие необходимости рассчитывать, на каком расстоянии укладывать кабель: провода уже заранее зафиксированы на нужном расстоянии.

Пленочные системы

Инфракрасный теплый пол также называют пленочным. Это самый современный вариант нагревательной системы. Выглядит как тонкая пленка, подключаемая к электросети.

Инфракрасный пленочный пол

Во время работы испускает инфракрасное излучение, которое и нагревает окружающее пространство. Если сравнивать, какой теплый пол лучше под ламинат, то без сомнения, именно инфракрасный. Он обладает рядом преимуществ:

  • ламинат не выделяет вредный формальдегид при нагревании;
  • материал не деформируется, не растрескивается, не расслаивается;
  • толщина пола небольшая;
  • экономичность: потребляет значительно меньше энергии, чем другие виды нагревательных систем.

Конструкция инфракрасной пленки сложна, ее нельзя сделать самостоятельно. Нагревательным элементом является структура из углеродных материалов.

Среди плюсов также можно выделить:

  • этот тип покрытия совместим с различными отделочными материалами, укладывать можно не только ламинат;
  • простой монтаж, не требующий длительного времени;
  • отсутствие неприятных запахов, антиаллергический эффект;
  • не сушит воздух;
  • негативного влияния на здоровье людей нет;
  • равномерный прогрев помещения, нет перепадов температур от пола к потолку;
  • невысокая стоимость монтажа;
  • пленочный пол легко демонтировать;
  • возможность использовать в системе «умный дом»;
  • легко устанавливается в любых помещениях: например, возможно смонтировать теплый пол на балконе под ламинат.

Что касается ламинированного покрытия, то здесь, как и в других схемах, применяется замковое соединение.

Тепловое сопротивление ламината не должно превышать 15 м2 х К/Вт. Чем это значение меньше, тем лучше передается тепло и соответственно идет обогрев помещения.

Таким характеристикам сегодня соответствует продукция многих производителей ламината.

Схемы водяного отопления

В этой конструкции носителем тепла является вода. Система водяного теплого пола представляет собой гибкие трубы, проложенные определенным образом под покрытием. Вода в них нагревается до 30 градусов. Трубы подключаются к отопительному котлу.

Вам будет интересно  Комбинированный пол на кухне — плитка и ламинат | Интерьерные штучки

Технология водяного теплого пола способствует равномерному распределению тепла в помещении, что является одним из основных достоинств. При обычных отопительных радиаторах, нагрев комнаты происходит неравномерно.

Совмещаются водяные трубы с любыми покрытиями: это могут быть линолеум под теплый пол, ламели, керамическая плитка.

Качественные ламинированные панели хорошо проводят тепло, однако в данном случае важным показателем пригодности материала является его повышенная влагозащищенность. Она должна быть отражена в специальной маркировке. Класс ламината в зависимости от прочности и устойчивости к стиранию должен быть не менее 32.

Система функционирует так: трубы теплых полов укладывают в стяжку из цемента. Под стяжку укладывается водоизоляционный материал. Сверху вся система покрывается подложкой из синтетики. Верхним слоем укладываются ламинированные панели для водяного пола.

Ламинат с собственным подогревом

Это инновация на строительном рынке: в панели уже встроена система обогрева. Каждая ламель имеет собственные нагревательные элементы.

Преимущество этой системы в том, что монтируется теплый пол под ламинат без стяжки и отдельных нагревательных элементов. Таким образом, происходит более эффективное использование теплового пола. Энергия не тратится на нагрев стяжки, как при обычной системе теплого пола.

Таким образом, тепловые потери гораздо ниже. Рассчитать необходимую тепловую мощность также не составит труда. На квадратный метр ламинированной плитки, она составляет от 40 до 70 Вт. Можно создать зоны без подогрева.

Ламинат, как и в других случаях, укладывают на подложку. Ее применение не влияет на нагрев поверхности пола и не нарушает температурный режим. Желательно, чтобы она была из экологически чистого материала, но это достаточно дорогой вариант. Дешевле будет подложка из синтетического материала, имеющая тепловое сопротивление такое же как и сопротивление ламината.

Общие советы по укладке теплого пола под ламинат

Перед устройством греющего пола необходимо составить заранее план работ. При невысоких потолках рекомендуется использовать термопленку. В случае самостоятельного монтажа лучше выбрать наиболее простую и понятную систему:

  • гидроизоляционный слой необходим в частных домах или квартирах на первом этаже;
  • чтобы сэкономить на длине проводов, термодатчик встраивается в центр пола;
  • монтировать конструкцию необходимо так, чтобы в дальнейшем можно было ее разобрать, если этого требует ремонт;
  • запрещено использовать термопленку в помещениях с большой влажностью;
  • укладывать термопленку следует подальше от нагревательных приборов;
  • длина одной полосы до 15 метров;
  • при температуре ниже нуля инфракрасные полы не монтируются;
  • нужно заземлить конструкцию;
  • если на инфракрасные полы планируется ставить тяжелую мебель, необходимо оборудовать воздушные карманы.

Таким образом, система самогреющихся полов удобна и комфортна в использовании. Она отлично зарекомендовала себя. Все больше людей делает выбор в ее пользу. Это и практично, и эстетично: никаких радиаторов и других отопительных приборов.

Греющий пол

На сегодняшний день существует большое количество строительных материалов. От верного выбора материала напрямую зависит эффективность системы «греющий пол». Широко используется линолеум, керамическая плитка и другие материалы. Ламинат не уступает этим более традиционным покрытиям. Однако при выборе очень важно учитывать характеристики покрытия:

  • устойчивость к высоким температурам, чтобы при температурных перепадах не происходили деформации;
  • хорошая теплопроводность, для того чтобы не было перегрева и все помещение отапливалось равномерно;
  • низкий уровень выделения формальдегида;
  • при выборе замка предпочтение лучше отдать системе «клик». Вероятность появления щелей при таком замке сводится к минимуму.

Выбор правильного ламината, в сочетании с разновидностью тепловой системы, обеспечит комфортную, теплую атмосферу в доме.

Подогрев пола с ламинатом: как сделать, укладка пленочного ТП под ламинат

Ламинат в последние годы становится все популярнее. Второй хит — подогрев пола. Но сделать теплый пол под ламинат можно по-разному. Просто есть один нагревательный элемент, который с данным видом напольного покрытия проявляет все свои плюсы.

Можно ли делать подогрев пола с ламинатом

Класть теплый пол под ламинат можно, но только в том случае, если ламинат специальный — для пола с подогревом. Почему нельзя под обычный? Есть три причины.

    Основание ламинированного покрытия — МДФ. А этот материал имеет невысокую теплопроводность. А это говорит о малой эффективности такого подогрева. В специальном ламинате для укладки на теплый пол применяют более плотный вариант — ХДФ, который лучше проводит тепло.

Пленочный теплый пол под ламинат - один из самых быстрых вариантов организации подогрева

Монтаж ИК пола под ламинат — самый популярный вид подогрева

  • От постоянного воздействия повышенной температуры обычный ламинат меняет цвет. Обычно темнеет. Причем неравномерно, а пятнами — там, где температуры выше, покрытие темнеет.
  • Ламинат — не самое натуральное покрытие. И неизвестно, что он будет выделять при подогреве. Его в таких условиях просто не тестируют. А ламинат для теплого пола проходит испытания при граничных условиях эксплуатации.
  • Именно по этим причинам и стоит на пол с подогревом класть специализированный ламинат. В описании обычно указывают его пригодность к эксплуатации при повышенных температурах.

    ТЕплый пол под ламинат: обозначение совместимости с подогревом пола

    Пиктограммы для обозначения ламината, совместимого с подогревом пола

    Могут стоять пиктограммы, на которых есть обозначение подогрева. Они узнаваемы, но имеют различный цвет, могут иметь разные подписи, форму и размеры. Но суть понять можно.

    Температура нагрева ламината

    В первую очередь стоит помнить, что температура нагрева ламината, даже специального, не может быть выше 25-27°C. Некоторые виды могут выдерживать нагрев до 28°C. Если подогрев пола у вас служит для того, чтобы «ногам было тепло», а не является основной системой отопления, такой температуры вполне достаточно. Именно для того, чтобы ногам было приятно. Если теплый пол рассматривается как основное отопление, надо тщательно просчитать, будет ли достаточно того тепла, которое выделится при нагреве до такой невысокой температуры.

    ОПтимальная и максимальная температура теплого пола под ламинат

    Максимальная температура теплого пола под ламинат указывается производителем

    Можно ли нагревать ламинат до более высоких температур? Производители рекомендуют температуру не выше 27-28 градусов. Теоретически, при повышении до 30-32 градусов большой беды не будет. Кратковременно данное покрытие выдерживает нагрев до 200°C. Но с увеличением температуры увеличиваются размеры плашек. И это может стать причиной «вспученного ламината». Это произойдет, если оставленный по периметру зазор будет недостаточен для компенсации увеличения размеров. Если с зазором проблем нет, на время критических холодов можно повышать температуру выше рекомендованной. Но вообще, лучше придерживаться рекомендаций производителей.

    Еще один момент: 27-28 градусов — это та температура пола, которая ощущается нами как комфортная. И она не противоречит СНИПу. Это главное соображение, по которому рекомендован именно такой температурный режим.

    Виды подогрева пола под ламинат

    Какой тип подогрева делают под ламинат? Если его предполагается закатать в стяжку, то тип на ваше усмотрение. Водяной, греющий кабель, маты. Все подходит. Вот только перед укладкой ламината надо будет стяжку хорошенько высушить. Выдержать до полного вызревания бетона и приобретения нормальной эксплуатационной влажности. Иначе после укладки ламинат разбухнет из-за впитанной из основания влаги. После возвращения к нормальной влажности он так и остается покоробленным. Так что это очень важный момент.

    Какой теплый пол под ламинат уложить в стяжку - без разницы

    Какой тип подогрева в стяжке — неважно. Важно, чтобы она была ровной и сухой

    Если укладывается ламинат на уже готовый пол, но хочется сделать его теплым, то лучший выход — пленочный нагреватель. Его еще называют карбоновым или инфракрасным теплым полом. Этот тип можно уложить на любое ровное основание. Бетонный пол, выровненный деревянный, фанера, ГВЛ, ДСП, ЦСП и другие листовые материалы. Главное требование — сухое и ровное основание. К материалам особых претензий нет.

    Инфракрасный теплый пол под ламинат: общее устройство

    Чем хорош пленочный теплый пол под ламинат? Его укладка в одной комнате занимает несколько часов. Правда, если основание заранее выровнено. Процесс прост. Пленка нарезается на участки нужной длины, раскладывается на полу и соединяется проводами, которые заводятся на терморегулятор. Для нормального функционирования системы требуется еще датчик температуры. На уложенную пленку сразу кладут ламинат и система готова к эксплуатации. Просто и быстро.

    Насколько затратен такой подогрев пола с ламинатом при эксплуатации? Зависит от того, насколько хорошо сделана теплоизоляция пола. Ну, и от того, насколько «теплолюбивы» вы и ваши домочадцы. При наличии терморегулятора система в полную мощность если и работает, то только после включения. Пока пол не наберет заданную температуру. Затем для поддержания, включается лишь на несколько минут.

    Устройство теплого пленочного пола под ламинат: состав системы

    Кроме нагревателя требуется еще терморегулятор и датчик температуры

    Самый длительный процесс в монтаже инфракрасного теплого пола под ламинат — установка и подключение терморегулятора. Его надо установить на стене.

    Инфракрасный теплый пол под ламинат - самые длительные процессы - установка термостата и термодатчика

    Самые длительные процессы в монтаже инфракрасной пленки — термостат и датчик

    Ставят его обычно в подрозетник, так что надо в стене просверлить отверстие. Туда завести провода от щитка — для питания термостата и самих нагревательных элементов. И провода от инфракрасной пленки надо будет завести и подключить к терморегулятору с другой стороны. Так что штроба нужна и снизу — от пола до входа в подрозетник. Это самый длительный и пыльный процесс.

    Пленочный теплый пол под ламинат: с подложкой или без

    Если теплоизоляция у пола достаточная, возможен монтаж инфракрасного теплого пола под ламинат без подложки. Но в этом случае пол будет еще более «звонким». Без подложки барабанный эффект усилится.

    Подложка может быть:

    • из вспененного полиэтилена (с фольгированным слоем или без);
    • пробковая (из агломерата прессованной пробки);
    • хвойная.

    Самая дешевая — из полиэтилена. Но она со временем сжимается, теряет эластичность, перестает «гасить» звуки, да и тепло практически не удерживает. Пробка хороша, но дорога. Наиболее приемлемый по свойствам и затратам вариант — это хвойная подложка под теплый пол и ламинат.

    ИК пол под ламинат: устройство и последовательность слоев

    Из каких слоев состоит инфракрасный теплый пол

    А как определиться с толщиной подложки? По нормам. Чтобы подогрев был эффективным, коэффициент теплового сопротивления пирога всего напольного покрытия не должен быть выше 0,15 м²*K/Вт. То есть, вам надо знать этот коэффициент ламината и выбранного типа подложки. Если их сумма не превышает указанный предел, данную «пару» можно использовать. Если сумма получилась больше, толщину подложки берут меньше или используют другую. Но сумму тепловых коэффициентов снова сравнивают с нормой.

    Монтаж пленочного теплого пола под ламинат: порядок действий

    Сама укладка инфракрасной пленки на пол под ламинат несложна. Но сначала надо расстелить подложку. Стыки ее лучше приклеить скотчем. Если материал рулонный, желательно дать ему полежать, чтобы он выровнялся, а затем проклеивать стыки.

    ТАк выглядит пленочны теплы пол под ламинат

    Вот такую пленку кладут под ламинат для подогрева

    Пробку можно укладывать по всей площади сразу, но ходить надо аккуратно. Остальные материалы (особенно хвойную подложку) лучше расстилать полосами шириной около метра, укладывать покрытие и только после этого расстилать очередную полосу подложки. Вспененный полиэтилен и хвойная подложка повреждаются от точечной нагрузки. Их лучше поберечь.

    Укладка пленочного теплого пола под ламинат: что такое пленочный теплый пол

    Инфракрасный теплый пол представляет собой два слоя виниловой пленки между которыми закатаны полоски карбоновой пасты. Полосы соединены при помощи медной шины, которая проходит с обеих сторон. Ток подается через медные шины, проходит через карбоновую пасту, которая при этом нагревается. Так и работает теплый пленочный пол.

    Вам будет интересно  Сочетание ламината и плитки: как подобрать и не ошибиться

    Устройство карбоновой инфракрасной пленки

    Что собой представляет пленочный теплый пол

    Пленка продается в рулонах по несколько метров. Может быть разной ширины — 40, 50, 60, 80 и 100 см. Каждые 25 см длины нанесена пунктирная линия, по которой можно пленку резать, отрезая от рулона куски требуемой длины. Так набирается требуемая конфигурация пленочного инфракрасного пола под ламинат.

    Инфракрасный теплый пол под ламинат: правила укладки

    Первое, что надо запомнить, что под мебель, ковры и другие массивные предметы нагреватель не кладем. То есть, инфракрасный подогрев теплого пола делаем только по свободной от мебели зоне.

    Укладка пленочного теплого пола под ламинат: правила

    Правила укладки инфракрасной пленки под ламинат

    Раскатывать пленку можно как вдоль длинной, так и вдоль короткой стороны помещения. Но меньше электрических соединений будет, если раскладывать пленку вдоль длинной стороны. Также надо помнить следующие правила:

    Инфракрасная пленка может быть разной ширины

    • Расстояние от стен до края пленки — не менее 100 мм (10 см).
    • Полотна пленки раскладываем так, чтобы медные шины не касались и ни в коем случае не перекрывались. Лучше, если между ними будет расстояние не менее 10 мм.

    Различная ширина карбоновой пленки позволяет подобрать нагревательные элементы требуемого формата

    Если пленка одной ширины с учетом всех правил «не вписывается», можно взять кусок или несколько полос большей или меньшей ширины — как вам требуется.

    Сама укладка пленочного теплого пола проста и занимает несколько минут. Раскатываем пленку с соблюдением перечисленных выше правил. Можно ее закрепить двусторонним скотчем к подложке, можно скобами из степлера. Скобы ставим в край пленки, где нет токопроводящих шин. Ширина края около одного сантиметра, так что места достаточно. Как часто фиксировать? Просто, чтобы пленка не сдвигалась при монтаже напольного покрытия.

    Электрическое соединение: как подать питание на терморегулятор

    Установить терморегулятор теплого пола лучше до начала укладки пленки. Даже до того, как расстелите подложку. Вам надо будет сделать отверстие в стене под подрозетник и две штробы. Одну к ближайшей распаечной коробке, вторую — от подрозетника вниз к полу.

    Как подать питание на теплый инфракрасный пол

    Электрическая схема подключения теплого пола под ламинат

    От распаечной коробки до подрозетника прокладываем провода питания для теплого пола и терморегулятора. До распаечной коробки они должны идти со щитка. Так как это отопление, мощность его будет в несколько киловатт точно. Поэтому «цеплять» теплый пол на уже существующую линию не стоит. Оптимально установить отдельный автомат защиты и протянуть отдельную линию. Сечение кабеля зависит от суммарной мощности пленочного нагревателя.

    Как подключать терморегулятор к пленочному теплому полу

    • менее 4 кВт — 2,5 мм²,
    • от 4 до 6 кВт для скрытой укладки (в трубе) достаточно сечения медной жилы 4 мм²,
    • от 6 до 8 кВт — 6 мм².

    Что куда подключать на терморегуляторе: питание, нагрузка, датчик

    Для проводки берем не провода в оболочке, а кабель. Отличаются они степенью защит и надежностью изоляции. Нужен именно кабель. Наиболее распространенный — ВВГ. Для деревянных домов лучше в негорючей оболочке (ВВГнг). Количество жил — три или четыре. Три — это два силовых и заземление. Чаще всего применяется в домах и квартирах. Четыре — это если есть еще и защитный ноль.

    Да, работать на полную мощность с терморегулятором нагреватель будет редко, но экономить на электропроводке точно не стоит. Лучше взять хороший кабель с «запасом» по сечению. В таком случае даже при максимальной нагрузке он не будет греться.

    Установка датчика температуры

    Как работает инфракрасный теплый пол с терморегулятором? На программаторе вы задаете температуру нагрева напольного покрытия. Эту температуру замеряет датчик температуры. При превышении заданного порога контроллер отключает нагрев. Когда температура на датчике понизится на один градус ниже заданной, нагрев включается снова. Так поддерживается почти стабильная температура пола.

    Как выглядит датчик нагрева теплого пола

    Датчик температуры для теплого пола: внешний вид

    Как видите, датчик в этой схеме очень важен. Плохая новость в том, что он часто выходит из строя. Хорошая — он недорогой и его замена не слишком «напрягает» кошелек. Но вот чтобы менять датчик температуры было легко, придется усложнить установку — уложить пластиковый короб, трубу небольшого сечения или гофрированный шланг. В него уже протягиваем датчик. Но так, чтобы сам датчик был снаружи, а не в коробе/трубе.

    Выбор места установки

    Сам температурный датчик — небольшая цилиндрическая капсула с длинным кабелем/проводами. При замене старый датчик отключают от термостата и просто вытягивают за кабель. Располагают эту капсулу на полу, между полосами теплого пола. Удобнее, если датчик находится напротив термостата — проще замена.

    Где ставить датчик температуры пола

    Выбрать место для установки теплового датчика надо так, чтобы менять его было проще

    Приведем два примера расположения температурного датчика. Вариант справа вполне работоспособен. Вот только при замене пройти поворот на 90° будет очень непросто. Чем меньше поворотов, тем проще будет поменять датчик температуры теплого пола. В крайнем случае лучше сделать два тупых угла, уложив трубу не перпендикулярно от стены, а под углом.

    Как установить датчик температуры на инфракрасный теплый пол

    Варианты прикрепления термодатчика к ИК пленке

    Пластиковая труба, гофра или короб должны быть «заподлицо» с подложкой. Подложку в этом месте обычно вырезают. Если есть необходимость, делают небольшое углубление в полу. Важно, чтобы конструкция не выступала. Впадины (если есть) заливаем быстрозастывающим ремонтным составом. Обратите внимание, что сам датчик должен лежать вне короба/трубы. Так он будет действительно измерять температуру пола.

    Можно, конечно, сделать и так, как на фото справа. Все будет работать. Но до тех пор, пока не сломается датчик. А чтобы его заменить, придется разбирать ламинат, поднимать пленку. Только после этого появится возможность замены при таком способе установки.

    Электрическое подключение

    Физически провода от датчика тянем по штробе к терморегулятору. Подключаем его обычно к крайним клеммам. Модели терморегуляторов могут быть разные и количество клемм для подключения отличается. Но обычно это крайние справа под номерами — 5 и 6 или 6 и 7. Есть некоторые модели, в которых клеммы для подключения температурного датчика имеют номера 1 и 2. Обычно есть какие-то обозначения, если есть сомнения, посмотрите в документации.

    На какие клеммы подключить датчик температуры

    Подключение датчика температуры к терморегулятору: на какие клеммы

    • зачистить концы проводов от изоляции на 10-14 мм,
    • отверткой на несколько оборотов открутите крепежный винт;
    • оголенные провода скрутите в жгут;
    • заведите между контактными пластинами;
    • отверткой закрутите прижимной винт до упора;
    • пару раз хорошо подергайте провод — он не должен шевелиться;
    • при необходимости подтяните винт.

    Могут быть различные типы фиксаторов, но сама методика не слишком отличается. В дорогих моделях могут быть зажимы с автоматической фиксацией. Там всего-то надо вставить зачищенный провод в нужное гнездо.

    Как правильно подключить теплый пленочный пол под ламинат

    Подключения инфракрасного теплого пола под ламинат: провода не должны быть оголенными

    В любом случае, следите, чтобы оголенные провода не выходили за пределы контактной группы. Из-под контактных пластин должна виднеться изоляция.

    Подключение ИК пола к терморегулятору

    Если карбоновую пленку покупали в наборе, к ней идут контактные пластины, куски изолирующего материала. Все компоненты можно купить отдельно, но надо считать, что получится дешевле.

    Как подключать пленочный теплый пол

    В набор пленочного пола входят контактные пластины, провода и куски изоляционного материала

    Могут в комплекте быть и провода. Если они не внушают доверия, лучше замените их. Берут медные многожильные сечением 2,5 мм². Они должны быть достаточно гибкими, в надежной изоляции. Можно взять все тот же ВВГ, но двухжильный.

    Пленочный теплый пол под ламинат: установка контактных пластин и изоляция

    Чтобы подключить инфракрасный подогрев, на шины на пленке надо прикрепить контактные пластины. Но сначала те края шин, которые не используются при подключении, необходимо заизолировать. Это те края шин, которые оказались в дальней от термостата части комнаты.

    Как заизолировать шины на инфракрасной пленке

    Изоляция обрезанных шин на греющей ИК пленке

    Берем кусок изоляции, снимаем защитную пленку и крепим так, чтобы край пленки с обрезанной шиной оказался закрыт изоляцией. Половина изоляции крепится с одной стороны, край на несколько миллиметров выступает за край пленки. Когда вы свободную половину загнете на другую сторону и склеите, изоляция будет почти идеальной.

    Далее приступаем к установке контактных пластин. Их надо поставить на саму шину, а они закрыты пленкой. Для установки пленку надрезаем на несколько миллиметров вдоль шины. В разрез вводим пластину и продвигаем ее дальше, чтобы контактная площадка по максимуму контактировала с медью.

    Электрическое подкючение инфракрасного обогрева ламината

    Как установить контактные пластины на греющую пленку под ламинат

    Следим, чтобы и с другой стороны пластина контактировала с шиной. Теперь берем пассатижи и зажимаем контакт. Следующий этап — подключение проводов, а затем изоляция.

    Схема подключения инфракрасного теплого пола под ламинат

    Куски инфракрасной пленки к термостату подключаются последовательно. Как на схеме. На корпусе термостата есть два выхода для подключения нагрузки. К одному подключаем провод синего цвета, к другому — красного. Можно и другие цвета, но они должны быть разные, чтобы при подключении не запутались.

    Схема подключения инфракрасного теплого пола под ламинат: подключение полос пленки

    Как подключать греющую пленку к термостату: схема

    Далее синий провод заводим на левый (к примеру) контакт первой полосы. Другой кусок провода синего цвета укладываем в тот же контакт, зажимаем края контакта. Не забудьте снять изоляцию примерно на 10 мм и скрутить два проводника плотно в жгут. Только потом укладывайте в контактную пластину и зажимайте.

    Тянем свободный конец синего провода ко второй полосе. Контакт тоже левый. В нем тоже оказывается два провода — один от полосы слева, второй на полосу справа. Так доходим до последней полосы. Тут будет только один провод. Далее аналогично тянем красный провод, но его подключаем к правым контактам, установленным на пленке.

    Как подключать провода к инфракрасной пленке

    Вот так электрическое соединение пленочного теплого пола выглядит вживую

    Вот и получилось, что все куски пленочного пола под ламинат подключены к термостату. Хорошенько поджимаем «ушки» пластины, чтобы обеспечить хороший контакт. Для проверки несколько раз хорошенько дергаем провода. Они не должны выскакивать. Даже шевелиться не должны. Если есть паяльник, лучше провода припаять, а затем уже обжать края пластины. На этом этапе надо протестировать теплый пол. Подаем питание на термостат, включаем подогрев и ждем минут 5-10. За это время все полосы начнут греться. Если какая-то не греется, проверяем установку пластин и подключение проводов. Если все полосы стали теплыми, продолжаем монтаж теплого пола. Осталось совсем немного.

    Теперь пришло время изоляции. Для каждой пластины требуется два куска изоляции. Один кладем снизу. Он должен полностью закрывать пластину и выходить за ее пределы минимум на 10 мм. Сверху накрываем аналогичным куском битумной изоляции. Склеиваем, придавливая пальцами. Все. Можно укладывать ламинат.

    Нужна пленка под ламинат или нет

    При укладке пленочного теплого пола под ламинат часто рекомендуют на инфракрасную пленку уложить сверху обычную полиэтиленовую. Ее рассматривают как паро- и гидро- изоляционный материал. Нужна эта пленка или нет? В схемах укладки, которые предлагают производители, ее нет. На практике ее кладут очень часто. Из тех соображений, что лучше перестраховаться и защитить себя и подогрев пола от вероятных протечек. Производители не возражают, но и в рекомендации не включают. Так что это на ваше усмотрение.

    Вам будет интересно  Схемы и варианты укладки (раскладки) ламината на пол

    Официальная технология укладки пленочного теплого пола под ламинат наличия пароизоляции поверх ИК нагревателя не предусматривает

    Слой пароизоляции поверх пленочного нагревателя — необязательный элемент

    Если уж решили уложить пленку, берите плотную. Не менее 300-350 г/м². И укладывайте не разрезая, а как есть, рукавом. Ширина рукава обычно — 150-200 см, чего редко хватает на всю ширину комнаты. Если склеиваете полосы, делайте заход одной полосы на другую на 15-20 см. И проклеивайте стык дважды двусторонним скотчем. И скотч надо хороший, с высокой клеящей способностью липкого слоя. Вам надо обеспечить герметичность соединения.

    Как уложить пленочный теплый пол под ламинат - с пленкой или без - решаете сами

    Пленку поверх ИК пола можно увидеть часто

    И заводите края пленки на стены, там закрепите тоже на двусторонний скотч. Но на этот раз скотч должен быть малярным, чтобы не повредить отделку стен. Когда уложите покрытие, излишки пленки обрежете на одном уровне с покрытием. Вся эта «красота» затем закроется плинтусом. Его, кстати, надо крепить к стене, а не к полу, чтобы ламинат мог расширяться и сжиматься в зависимости от температуры и влажности.

    Только при таких условиях укладка пленки на ИК пол имеет смысл. И еще надо будет при монтаже использовать мягкую обувь, чтобы не повредить пленку.

    Можно ли класть ламинат на теплый водяной пол

    Ламинат уже много лет как признан людьми любимой и практичной финишной укладкой. Поэтому строители задаются интересным вопросом: можно ли его класть сверху на отопительную систему или нет? Помещение с этим привлекательным материалом выглядит уютно и комфортно.

    Выбор ламината для теплого водяного пола по маркировке

    Сегодня на рынке встречается богатый ассортимент типов ламината — у всех них различные характеристики и свойства. Материал может как подходить для финишной укладки на теплый водяной пол, так и не подходить.

    Ламинат под теплый водяной пол различается по маркировке. Маркировка — это разрешающий знак от производителя. Каждый отдельный производитель на упаковке продукции обозначает знаком пригодность для тех или иных монтажей своего товара.

    На вопрос можно ли класть теплый пол под ламинат отвечает маркировка на самом изделии. На ней указано на какой именно теплый пол можно устанавливать финишное покрытие.

    Продукция без маркировки деформируется от температуры или плохо пропускает тепло. Рекомендуется выбрать финишное покрытие, подходящее под температурный режим помещения. Разрешенное значение для нагрева ламината не превышает 26-28 °C.

    На маркировках должно быть указано, какой тип покрытия позволяет использовать отопление. Как правило, у него хорошая теплопроводимость, высокая влагостойкость и дышащая поверхность. Все эти факторы взаимосвязаны, и отсутствие хоть одного из них указывает на отсутствие адаптации покрытия к высоким температурам.

    Дополнительная информация! Нередко строители отдают предпочтение паркету как напольный вид покрытия, однако у него наблюдается ряд своих нюансов. Самый важный и главный его минус — твердость и жесткость. Паркет обычно кладут в прихожей или коридорах.

    Теплоизоляционные характеристики ламината для теплого водяного пола

    Каждый вид ламината для теплого пола характеризуется коэффициентом теплоизоляции. Это цифра с европейским маркером EN различается в зависимости от толщины материала. Значение теплового сопротивления ламината и подложки — не выше 0,15 м²*K/Вт.

    Превышение этого значения приводит к перегреву нижней части покрытия и его подложки. Рекомендуемое значение по европейским стандартам составляет 0,1 м²*K/Вт. Это правильное решение для сохранности отопительной системы, целостности материала и правильного прогрева комнаты.

    Рекомендуемая толщина финишного покрытия: 8-10 мм. Это значение можно увеличить, если выбирать подложку с меньшим коэффициентом теплового сопротивления.

    Выбор ламината для теплого водяного пола в зависимости от помещения

    Не стоит забывать, что тепловое и паровое давление на ламинат различается в зависимости от помещения. Также необходим определенный уровень износостойкости. По классификации необходимо брать покрытие класса 32 и выше. На упаковке можно найти маркеры, показывающие, какую нагрузку выдерживает материал и в каких помещениях его можно использовать.

    Кухня

    Кухня — место постоянного движения, перепадов температур, а так же высокого загрязнения. Во время готовки необходимо часто перемещаться от плиты к столу, различные части еды и жир постоянно будут попадать на пол. Ламинат на кухне — удобно и практично, ведь его очень легко мыть.

    Напольное покрытие нужно выбирать по ряду характеристик:

    • Повышенная влагостойкость;
    • Водоотталкивающий материал;
    • Ударостойкость;
    • Отсутствие скользящего эффекта.

    Важно! Множество водоотталкивающих покрытий становятся скользкими при попадании на них воды, и это может вести за собой неприятные последствия: ожоги, порезы.

    Отличаться такие покрытия могут и по классам. Ламинат класса 32 и 33 лучше всего подходят для кухни. Стыки между ними обрабатываются специальным герметиком, чтобы вода не просачивалась под покрытие. Для повышения теплопроводимости трубы заливают песчано-цементной стяжкой. Это необходимо для большей теплоотдачи — класс 32 и 33 имеют средний коэффициент сопротивления теплу.

    Ванная и туалет

    Для ванной и туалета, если они совмещенные или вытяжка из ванны идет в туалет, необходим класс «Аква-ламинат». В санузле покрытие часто подвергается большому количеству влаги и высоким температурам. Материал должен быть обработан особым воодоталкивающим покрытием или техническим воском. Это увеличит срок годности продукции. Датчик температуры не должен превышать 28 °C.

    Если дом частный и санузел вентилируемый, необходимо следить, чтобы помещение резко не остывало — это приведет к трещинам в покрытии.

    Обратите внимание! В ванной нельзя устанавливать коврик из ткани. На покрытии системы отопления нельзя класть подушки, мягкие игрушки и любые тканевые изделия. Лучшим выходом будет постелить резиновый массажный коврик.

    Спальня, гостиная, детская, прихожая и коридор

    Остальные части дома не подвержены негативным воздействиям влаги и повышенным температурам. На такие участки рекомендуется укладывать ламинат с звукопоглащающим эффектом. Особенно актуально это в детской, чтобы малыши не «бегали по головам соседей».

    Здесь необходим ламинат класса 21 и 22. Ламинат указанны классов имеет хорошую теплопроводимость, поэтому пол с подогревом не обязательно заливать цементной стяжкой.

    Выбор типа соединения для ламината под теплый водяной пол

    Есть два типа соединений: замковый и клеевой. Разница заключается в том, что замковый тип соединения в любой момент можно демонтировать, а клеевой нельзя. Помимо этого, клеевое соединение не рекомендуется устанавливать на пол с отоплением. Несколько причин, почему замковый тип лучше клеевого:

    • В случае неполадки легко демонтируется;
    • Клей при нагревании может деформировать покрытие;
    • При нагреве клей выделяет специфический неприятный запах;
    • Неравномерное использование клея ведет к быстрому износу материала.

    Замковый тип соединения также делится на два вида: забивной и защелкивающийся. Защелкивающийся вид не обязательно укладывать на ровный пол и при незначительной деформации целостность всей конструкции не пострадает. Не будет просвета между швов и срок службы будет выше, чем у забивного.

    Выбор подложки для ламината под теплый водяной пол

    Раньше финишное покрытие на теплый пол не делали из дерева. Для того, чтобы совместить две несовместимые вещи, придумали разное количество подложек. Совместимость коэффициента сопротивления теплу подложки и ламината самый важный аспект при выборе покрытия.

    Перед производителями стояла большая проблема в виде температуры. Ведь ламинат делают из прессованного дерева, и чтобы он имел красивый вид и прочную структуру, применяют вещество фенол формальдегид. Эта синтетическая смола выделяет токсичные выбросы при нагреве до 32 °C, что может привести к образованию дерматита или экземы, а также имеет угнетающее влияние на нервную систему. Поэтому, чтобы не перегревать пол, необходимо правильно выбирать и застилать подложку.

    Обратите внимание! Подложка должна быть очень тонкой, ее коэффициент сопротивления тепла не должен превышать допустимый уровень.

    Вся суть подложки заключается в теплопередачи определенной заданной температуры, не превышающей 28 °C. При этом она должна защищать как напольное покрытие, так и теплый водяной пол от перегрева.

    Технология укладки ламината на теплый водяной пол

    Перед началом укладки ламината необходимо провести подготовку помещения и материала для дальнейшего монтажа. Каждый материал имеет свою особенность, поэтому необходимо сверяться с инструкцией по монтажу.

    • Комнату прогревают для создания необходимой температуры. Подогрев длится 72 часа;
    • Упаковку с материалом вскрывают, доски должны 3 дня находится в прогреваемом месте;
    • Перед установкой необходимо просчитать коэффициент сопротивления теплу, чтобы исключить возможные поломки;
    • Материал должен быть прочным, ударостойким, тонким;
    • Его необходимо подбирать с соответствующим маркером, разрешающим монтаж при утеплении;
    • Нагревательные элементы должны быть прочными, но гибкими.

    Соблюдение рекомендаций увеличит срок службы напольного покрытия и всей отопительной системы.

    На первом этапе монтажа проводятся подготовительные работы и демонтаж старого напольного покрытия, если он есть, до бетонного основания. После необходимо расчистить поверхность от пыли и грязи. Если необходимо проводится стяжка пола. Следующим этапом заливают стяжку из подходящего материала, сохраняющего тепло. Проводится демонтаж старых труб на пластиковые, желательно по всей линии водоснабжения.

    Обратите внимание! Рекомендуется установить коллекторный шкаф.

    Следующей проводится укладка теплоизоляции. Изоляцию необходимо уложить внахлест примерно 5 см. После — спаиваются концы, чтобы не создавать воздушных просветов. На стыках между стеной можно использовать строительный скотч либо клейкую ленту, которая не теряет своих свойств при нагреве.

    Перед тем как стелить подложку и ламинат необходимо прогнать всю систему отопления на прочность под давлением. Это обычный процесс, чтобы быть уверенным в стойкости труб. Трубы не должны прорваться из-за непредвиденных ситуаций. Когда вся система остынет, пол заливается герметиком. После — кладется подложка, а сверху финишное покрытие.

    Можно ли класть ламинат на теплый электрический пол

    На вопрос о том, можно ли класть ламинат для теплого пола если он электрический, нет однозначного ответа. У этого варианта больше минусов, чем плюсов — это не самый эффективный способ нагрева комнаты. Сверху на нагревательный элемент будет укладываться большое количество различных материалов, что снизит теплоотдачу на всю территорию.

    Обратите внимание! Чтобы задать необходимую температуру, придется тратить намного больше электроэнергии.

    При этом нагревательный элемент очень быстро износится, а нагреваться будет только напольное покрытие — половина тепла уходит в бетон. И для того, чтобы нагревалось все пространство, стяжку необходимо делать с очень высокой теплопроводимостью. Но для нагрева комнаты до нужной температуры придется подождать несколько часов.

    Электрический пол лучше всего делать под теплопроводимой финишной отделкой текстурой под природный камень, керамику или линолеум.

    Советы и рекомендации по использованию ламината для теплого водяного пола

    При выборе ламината советуют обращать внимание на токсичность вещества. Если стоит маркировка E0 или E1 — то он пригоден для теплого пола, начиная с E3 и выше — применять нельзя.

    Обратите внимание! При мытье рекомендуется использовать влажную тряпку, а не мокрую, если нет маркера «Аква-ламинат».

    Сильные скачки температур провоцируют образования трещин. Поэтому зимой перед проветриванием комнаты, ей необходимо дать время остыть.

    Цены на ламинат варьируются от 500 рублей за квадратный метр до 1200.* Также они имеют различный гарантийный срок: от 20 до 25 лет. Пользователи советуют обращать на это внимание — если гарантия меньше 20 лет, то есть вероятность подделки.

    Для достижения оптимальной температуры в комнате около 23+ °C температура нагревательного элемента должна быть около 40-50°C. Однако не стоит забывать, что сам ламинат не должен нагреваться больше, чем на 28 °C.

    Деревянный материал быстро иссушается, поэтому если влажность воздуха в комнате падает ниже 50%, то необходимо обзавестись увлажнителями воздуха, чтобы на полу не появлялись трещины.

    Многие задаются вопросом, можно ли положить сверху на ламинат ковер. Пользователи отвечают, что можно. Если пол с подогревом — нельзя и бессмысленно.

    Обратите внимание! Напольное покрытие нельзя самостоятельно натирать воском.

    На теплый водяной пол устанавливаются различные виды ламината. При этом желательно внимательно выбирать по маркировке и следовать инструкции по монтажу. Технологии не стоят на месте и в скором времени могут появиться виды покрытия, которые можно будет устанавливать на теплый электрический пол. Правильная установка напольного покрытия в предназначенном месте гарантирует долгий срок службы изделия.

    *Цены актуальны на июнь 2019 г.

    https://laminatno.ru/ukladka/laminat-pod-teplyj-pol
    https://chudopol.ru/teplyj-pol-pod-laminat
    https://www.tproekt.com/mozhno-li-klast-laminat-na-teplyy-vodyanoy-pol/

    Понравилась статья? Поделиться с друзьями:
