Теплый пол под ламинат на деревянный пол: инструкции по монтажу

Содержание

Теплый пол под ламинат на деревянный пол: какая система лучше + инструкция по монтажу

Алексей Дедюлин

Чтобы даже зимой спокойно ходить босиком, посидеть у камина или поиграть с ребенком на ламинатном полу, стоит сделать дополнительную систему обогрева. Но многих владельцев деревянных домов волнует вопрос совместимости такого устройства с пожарной и экологической безопасностью жилья.

Предлагаем разобраться, возможно ли сделать теплый пол под ламинат на деревянный пол, каковы плюсы и минусы такого решения. Мы подскажем, как выбрать оптимальный способ монтажа, а также подробно опишем технологию обустройства отопительной системы напольного типа.

Совместим ли подогрев с ламинатом

Хотя ламинат позиционируется рекламой как деревянное покрытие, на самом деле это многослойный «пирог» из защитной пленки, бумаги, пропитанной различными смолами, и основания – плиты из спрессованных опилок. Поэтому вопрос безопасности действительно актуален.

При нагреве смола и клей выделяют фенол, фталат, толуол, печально знаменитый формальдегид и другие токсичные вещества, негативно влияющие на наше здоровье.

Теплый пол под ламинат

Но важно учесть следующие нюансы:

  1. Вредоносные испарения выделяются только при сильном нагреве – от 40°C и выше.
  2. Чтобы обезопасить покрытие от перегрева и произвольного самовоспламенения, нужно установить для системы теплого пола терморегулятор с термодатчиком, который будет контролировать температуру и отключать систему при превышении заданных параметров.
  3. Если не поврежден защитный слой ДСП, то даже при высокой температуре летучие вещества попадают в воздух в незначительной концентрации.
  4. Для жилых помещений с обогреваемыми полами стоит приобретать декоративное покрытие с показателем эмиссии Е0 (в крайнем случае – Е1), где концентрация летучих веществ в несколько раз ниже допустимой нормы.

Если принять в расчет эти несложные правила, под ламинат можно спокойно установить систему подогрева полов и наслаждаться комфортом в холодное время года.

Варианты обустройства теплых полов

Для теплого пола можно установить водяную или электрическую систему подогрева. При желании любую из этих конструкций можно спрятать под ламинат и уложить на деревянный пол, поэтому рассмотрим все варианты, чтобы выбрать лучший.

Разновидности электрических систем

Электрический теплый пол считается оптимальным решением для обогрева полов с сухой стяжкой. Он не требует создания сложной многослойной конструкции и бетонной заливки, а с его монтажом может справиться даже новичок в ремонтном деле.

Правда, существует несколько видов электрических систем, каждая из которых имеет свои особенности и нюансы монтажа.

Теплообмен в комнате

«Прародительница» теплых электрополов – кабельная система. Для ее обустройства хорошо заизолированная нагревательная жила нарезается на секции и укладывается на пол с фиксацией специальными зажимами. При подключении к электричеству кабель передает тепло напольному покрытию.

Более современный вариант конструкции – термоматы, в которых проводка уже закреплена на стекловолоконной сетке, что существенно облегчает процесс укладки.

Кабельный пол на сетке

Инфракрасный пленочный пол – самый популярный на сегодня вариант для монтажа на деревянный пол под ламинат. По сути, это пленка с запаянными внутрь полимерными полосками с тонким слоем углепластика, серебра или графита, которая при подключении к сети излучает электромагнитные волны в инфракрасном диапазоне.

Главная особенность этой конструкции – отсутствие накаливающих элементов, благодаря чему тепло выделяется без угрозы самовоспламенения.

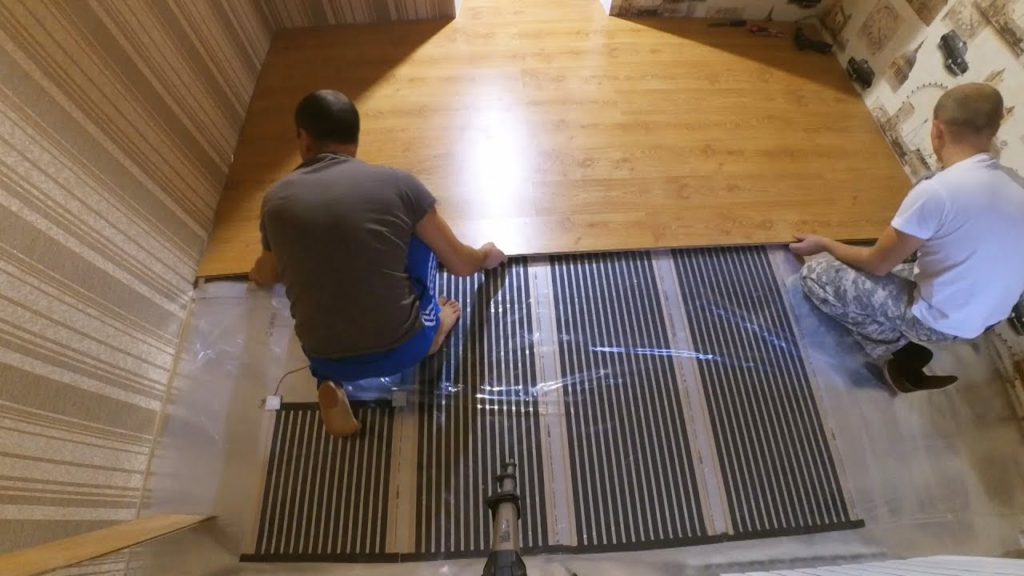

Инфракрасный пленочный пол под ламинат

Теплый карбоновый пол – еще одна система, основанная на работе инфракрасных лучей. В ее основе – карбоновые стержни, соединенные между собой медным кабелем высокой прочности.

Хотя такая конструкция стоит довольно дорого, она имеет ряд преимуществ перед другими видами обогрева: не раскаляется, потребляет минимум энергии, автоматически контролирует температуру нагрева и не боится нагрузки из тяжелой мебели.

Карбоновая стержневая система

Преимущества инфракрасных полов по сравнению с кабельными:

  1. Нагрев более быстрый и равномерный, ведь кабель прогревает покрытие только в местах соприкосновения с полом, а пленка – по всей своей площади.
  2. Простота установки – пленочную систему можно смонтировать буквально за час работы и сразу приступить к укладке ламината.
  3. Надежность – в случае механического повреждения из строя выходит только один сегмент, а система продолжает работать.
  4. Благоприятное влияние на здоровье – дальнее инфракрасное излучение поддерживает иммунную систему и даже используется для лечения некоторых заболеваний.

В целом, минусов у электрических систем сравнительно немного. Например, может возникнуть сложность с перестановкой мебели, так как тяжелые предметы могут пережать кабель или пленку и вывести из строя конструкцию.

Ну и самые главные недостатки, как и у любого электрического прибора – большой расход энергии и опасность замыкания с последующим воспламенением деревянных материалов. От последнего наиболее надежно защищены инфракрасные и карбоновые полы.

Достоинства и недостатки водяного контура

Водяной теплый пол – это трубы небольшого диаметра, уложенные под декоративное напольное покрытие и подключенные к нагревательному котлу или системе центрального отопления.

Хотя традиционно рекомендуется укладывать водяной контур на бетон, для теплых полов в деревянном доме под ламинат можно устроить и сухую стяжку, чтобы не перегружать перекрытия.

Схема подключения водяного контура

Плюсы водяного контура на деревянную подложку:

  1. Экономичность. Минимум затрат на электроэнергию по сравнению с другими видами теплых полов.
  2. Безопасность. Отсутствие риска замыкания и самовозгорания материалов.
  3. Ремонтопригодность. При необходимости ремонта можно просто снять ламинат и заменить проблемный участок трубопровода, не сталкиваясь с демонтажом бетонной стяжки.

Основной минус водяной системы в том, что для ее работы требуется запустить котел и дождаться прогрева теплоносителя, поэтому быстрой теплоотдачи не будет. А если же система подключена к централизованному отоплению, то и работать она будет только в отопительный сезон.

Кстати, в многоквартирных домах такие конструкции самовольно монтировать запрещено, поэтому присоединение теплого пола к радиаторам возможно только в частном доме.

Также у труб ниже теплопередача – они ведь не так плотно прилегают к ламинату, как инфракрасная пленка или электрокабель, хотя этот вопрос можно частично решить при помощи установки теплораспределительных пластин.

Ну и последний недостаток – сложность монтажа, где потребуются и точные расчеты, и опыт, поэтому лучше доверить его специалистам.

Нюансы обогрева полов с деревянной основой

Прежде всего, разграничим понятие деревянных полов. Если речь идет о старых досках, которыми устелен пол в домах еще советской постройки, то такое основание лучше снять и уложить систему обогрева с применением стандартной бетонной стяжки.

Причины очевидны: новый пол будет идеально ровным, без волн, скрипов и прочих последствий «экономии».

Теплый пол в деревянном доме

Но если нельзя перегружать плиты перекрытия (как, например, в старых постройках, домах из клееного бруса или бревна) или не хочется уменьшать и без того критичную высоту потолков, лучшим решением станет так называемый сухой теплый пол с деревянной основой.

Но здесь есть ряд нюансов. Если для инфракрасного пола достаточно будет настила из прочной фанеры или ДСП, то с водяным контуром так не получится – слишком уж высока вероятность повреждения труб с последующим затоплением.

Поэтому если нет возможности устроить бетонную стяжку, для монтажа водяных полов можно использовать модульную систему – специальные решетчатые секции из ОСБ или ДСП с предусмотренными каналами под размещения труб, которые укладываются прямо на лаги.

Ширина их варьируется от 13 до 28 см и подбирается в зависимости от рисунка и шага укладки контура. Между собой пластины скрепляются замочными фиксаторами и формируют решетчатый настил.

Модульная система

Второй вариант монтажа водяных труб на деревянный пол – реечная система. Для этого на черновой пол устанавливают рейки из доски, фанеры или ДСП, а между ними укладываются трубы контура. Такой способ займет больше времени и усилий, зато позволит хорошо сэкономить на покупке готовых модулей.

Инструкция по установке водяного контура

Чтобы устроить водяное отопление, можно использовать готовые модули, плиты из ОСБ или ДСП с прорезанными фрезером каналами под трубы. Также необходимо выбрать трубы, терморегулятор, утеплитель, гидроизоляция.

Длина труб рассчитывается исходя из способа раскладки и размеров отопительной зоны – теплый пол может быть как дополнительным, так и основным источником тепла.

Варианты укладки труб

Для деревянных домов чаще всего применяют укладку по реечному способу. Для этого нужно подготовить поверхность чернового пола – сделать настил на балки из фанеры или ОСБ с толщиной 15-20 мм, при необходимости выровнять и утеплить (максимально допустимая неровность – 2 мм на 1 погонный метр).

Вам будет интересно  Теплый пол под ламинат: можно ли класть водяной вариант пола с подогревом под это покрытие, какие виды лучше подходят для укладки, установка и монтаж, отзывы специалистов

Этапы монтажа реечной системы

Этапы предстоящих работ:

  1. Продумать раскладку и выполнить расчет труб для пола. Важно, чтобы реечная основа была установлена перпендикулярно опорным лагам.
  2. Затем вырезать из влагостойкой фанеры полосы, шириной на 2,5-3 см меньше шага для раскладки труб. К примеру, для шага 20 см нужны полосы шириной 17 см, для 30 см – 27 и т.д. Толщина же реек должна превышать диаметр труб на 10-15 мм.
  3. Уложить слой гидро- и парозоляции (чаще всего используется фольгированный полиэтилен).
  4. По периметру стен крепят демпферную ленту, которая обеспечит необходимый зазор при расширении материалов от нагрева.
  5. На пол, в соответствии с планом раскладки, переносят разметку расположения труб.
  6. Затем на лаги или выровненную деревянными материалами поверхность устанавливают вырезанные рейки так, чтобы сформировать паз под трубопровод. В местах, где по разметке планируется поворот контура, желательно закруглить и сами планки, после чего зафиксировать их саморезами.
  7. Теперь между рейками укладываются теплопроводящие пластины, которые должны занять не менее 80% площади пола, чтобы обеспечить равномерный нагрев ламината.
  8. В пазы профиля устанавливают трубы водяного контура.

Затем конструкцию проверяют на работоспособность, подключая к отопительному контуру. Чтобы убедиться в отсутствии протечек и деформации труб, стоит понаблюдать за работой системы пару дней, создавая максимальное давление.

Теплопроводящие пластины

На финишном этапе осталось закрыть «пирог» гидроизоляцией (например, слоем полиэтилена толщиной не менее 100 мкн), чтобы снизить шумовые эффекты при нагреве и остывании труб. Для обустройства чистового настила лучше всего подойдет фанера, прошедшая камерную сушку, или гипсоволокнистые листы, которые хорошо проводят тепло.

Но до начала обшивки теплый пол должен проработать хотя бы 2 дня, после чего остыть до температуры 15-17°С.

Дополнительная информация об обустройстве теплых водяных полов на деревянном основании представлена в этой статье.

Как самостоятельно сделать электрический теплый пол

Кабельные и пленочные полы существенно различаются по толщине, поэтому их установка имеет ряд нюансов. Но чтобы представить себе объем предстоящих работ, рассмотрим основные этапы монтажа обеих систем.

Инструкция по установке кабельной системы

Монтаж конструкции из токопроводящих кабелей проводится по аналогии с устройством водяного пола, с тем отличием, что под проводку не требуются настолько вместительные ниши, поэтому вместо реек можно обойтись небольшими углублениями.

Схема монтажа кабельного теплого пола

Последовательность работ выглядит так:

  1. Промежутки между балками утепляются слоем теплоизоляции (например, минваты, эковаты или перлита).
  2. Затем укладывается теплоотражающий слой из фольгированного материала, сверху которого крепится сетка с ячейкой 50*50 или 40*40 мм.
  3. В лагах чернового пола делают небольшие углубления в местах поворота кабеля, причем в каждый пропил наносится металлическая изоляция.
  4. Потом укладывается электрокабель, фиксируясь к сетке специальными хомутами.
  5. Между проводами устанавливается термодатчик, заключенный в гофротрубку и подключается к терморегулятору.

Кабель питания подводится в металлическом рукаве к розетке и подключается через термостат, после чего конструкция проверяется на работоспособность.

После этого можно настилать черновой пол для укладки ламината.

Установка пленочного ИК-пола

Как уже упоминалось, самый простой и доступный для новичков в ремонтном деле вариант обустройства полов с подогревом – инфракрасная система.

ИК пол под ламинат

  1. По всей площади комнаты укладывается теплоотражающая подложка (толщина 4 мм) с лавсановым покрытием, которое не проводит электрический ток. Стыки между пластами материала склеиваются монтажным скотчем.
  2. Делается разметка обогреваемой площади.
  3. Выполняется раскрой отопительной пленки по местам разрезов согласно плану раскладки.
  4. Затем на полу расстилается пленка, отрезы подключаются между собой параллельно с помощью люверсов. После подвода и обжима проводки, место соединения заклеивается битумной изоляцией, а полосы пленки скрепляются стык/встык скотчем.
  5. Чтобы провода не деформировалась, в изоляционном слое прорезают небольшие канавки канцелярским ножом, туда помещают кабель и фиксируют скотчем.
  6. Теперь устанавливает датчик нагрева (его провод также прячется в фольгированном материале).
  7. На стене делается отверстие (обычно, на высоте 50-100 см от пола) под терморегулятор, к нему проводится канавка для проводки датчика и электропитания.

В процессе монтажа постарайтесь не перегибать и не заминать пленку, чтобы не повредить ее целостность, ведь от этого зависит работоспособность всей системы теплого пола

Несколько советов по безопасной эксплуатации

Планируя установку теплого пола, не забывайте, что под тяжелыми предметами мебели ни электрокабели, ни водяные трубы прокладывать нельзя. Также не стоит устанавливать теплый пол в непосредственной близости с дровяным, газовым камином, плитой и другими нагревательными устройствами.

Теплые полы в доме

  1. После завершения ремонта, следует оставить систему обогрева включенной, и на протяжении 3-5 дней поддерживать одинаковый температурный режим. Эта мера предосторожности позволит равномерно и тщательно прогреть весь напольный «пирог» и обеспечить надежную работу системы.
  2. В начале отопительного сезона нужно правильно подготовить систему обогрева полов к работе. Для этого следует каждый день повышать градус нагрева на 5-7 единиц, пока температура не достигнет требуемого показателя. Такой подход позволит избежать резкого скачка температур, который может повредить ламинат и другие материалы. Аналогичным образом обогрев отключается на теплый период.
  3. Не забывайте, что пленочный инфракрасный пол плохо переносит влагу. Поэтому его не рекомендуется устанавливать в помещениях с уровнем влажности выше 70%, а после влажной уборки протирать ламинат насухо.
  4. Оптимальным для теплых полов считается температурный режим в пределах 20-30 градусов.

И последнее – не закрывайте ламинат с работающим подогревом коврами или другими предметами обстановки, которые препятствуют эффективному распределению тепла.

Выводы и полезное видео по теме

Если вы решили выполнить укладку обогревательной системы собственноручно, предлагаем изучить работы мастеров и прислушаться к некоторым практическим советам из нашей подборки видеоматериалов.

Как устроить водяной контур для обогрева деревянного пола:

Монтаж инфракрасной пленки под ламинат и подключение к термодатчику:

Как присоединить водяной теплый пол к системе отопления:

Как видите, нет ничего сверхсложного в установке теплого пола под ламинат. Но если у вас нет опыта подобных работ, стоит составить план будущей конструкции и с указанием расположения всех элементов системы, и обратиться за консультацией к квалифицированным мастерам.

Поделитесь с читателями вашим опытом обустройства теплого пола на деревянном основании. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Какой выбрать тип теплого пола под ламинат на деревянный пол и произвести монтаж

Установка теплого пола под ламинат на деревянное основание постепенно приобретает популярность. Существует 3 основных вида конструкции, каждый из которых отличается эффективностью, надежностью и стоимостью. Какой из них стоит выбирать, зависит от типа помещения.

К примеру, для частных домов больше подойдет водяной пол с тяжелой бетонной стяжкой, а для квартир – электрический. Монтаж можно произвести самому, главное – учитывать все рекомендации от производителя и следовать инструкции.

Узнайте как произвести монтаж различных типов электрических теплых полов под ламинат: инфракрасного, карбонового, кабельного, в виде нагревательных матов, аморфных металлических.

  1. Определяем оптимальное сочетание типа теплого пола и деревянного основания
  2. Водяной
  3. Инфракрасный
  4. Электрический
  5. Укладка инфракрасного пленочного пола под ламинат на деревянное основание
  6. Технология монтажа электрического теплого пола
  7. Установка водяного теплого пола на деревянный под ламинат
  8. Укладка ламината
  9. Основные ошибки
  10. Видео материалы

Определяем оптимальное сочетание типа теплого пола и деревянного основания

Возведение конструкции теплых деревянных полов под ламинат отличается некоторой сложностью. Это обусловлено материалом основы: дерево легко впитывает влагу, в результате чего может существенно деформироваться, а при быстром испарении влаги – покрывается трещинами и образуются изъяны.

При укладке ламината на теплый пол величина перепада не должна составлять больше 1 мм, однако в случае впитывания влаги это значение может увеличиться, что приведет конструкцию к выходу из строя. Решение данной проблемы – использование материалов, устойчивых к влаге, при помощи которых достигается дополнительная гидроизоляция.

Фото - Ламинат на деревянный пол

Важно отметить, что дерево считается хорошим изолятором тепла, поэтому в большинстве случаев в качестве напольного покрытия применяется ламинат, паркет, линолеум и т.д., а не деревянные доски. Они также не используются как подложка под напольное покрытие.

В качестве теплого пола на деревянное основание может возводиться конструкция:

  • электрическая;
  • инфракрасная;
  • водяная.

Водяной

Данный вид считается самым бюджетным и безопасным. Его принцип работы: на подготовленное основание выкладываются трубы, изготовленные из полипропилена или металлопластика. По трубопроводу пускается горячая вода, которая параллельно нагревает расположенную выше подложку и ламинат.

Существенный минус подобной конструкции – большой диаметр трубы и, в связи с этим происходит увеличение высоты теплого пола. При наличии низких потолков это может стать серьезной проблемой.

Фото – водный теплый пол

Если планируется под ламинат на деревянный пол монтировать водяную систему, следует учитывать следующие моменты:

  • комнатная температура – не выше 28 градусов;
  • обеспечить отсутствие резкой смены температур;
  • нагревательный элемент не должен прогреваться свыше 50 градусов.

Перед монтажом важно учитывать, что самостоятельно сделать подобный теплый деревянный пол под ламинат достаточно сложно, скорее всего, потребуется помощь специалистов. Несмотря на эффективность функционирования водяного пола, на дачах и в небольших частных домах его устанавливают редко.

Эксплуатация предполагает небольшие расходы, однако установка и первоначальный запуск могут потребовать существенных финансовых вложений. При проведении монтажа своими руками важно следить за качеством проводимых работ и отсутствием физических повреждений элементов конструкции, т.к. это способно привести к протечкам и поломке всей системы в дальнейшем.

Вам будет интересно  Что кладут под ламинат на деревянный пол - Всё о строительстве

Инфракрасный

По своему типу, инфракрасный пол считается разновидностью электрических систем, однако отличие состоит в характере излучаемого тепла. В качестве источника используется пленочное полотно с покрытием из полимера и слоем токопроводника, размещаемое на черновой пол.

Фото – Инфракрасный пол

Каждый компонент системы отопления заключен в слой пленки из полиэтилена, который призван обеспечить надежность и безопасность, но при этом не увеличивает толщину теплого пола.

Основные достоинства инфракрасной системы на деревянный пол под ламинат:

  • легко осуществить монтаж своими руками, процедуру сможет провести самостоятельно даже полный новичок в ремонтных работах;
  • отсутствие нагрузки на деревянное основание (как в случае с водяным полом);
  • малая толщина;
  • быстрое нагревание конструкции;
  • простота регулирования температурного режима.

Главным минусом считается высокая цена!

Электрический

Как и инфракрасный теплый пол под ламинат, электрическая конструкция подсоединяется к электросети при помощи кабеля. Когда подключается электричество, происходит формирование магнитного поля, все элементы конструкции нагреваются, и если все комплектующие системы уложены правильно и соблюдена вся технологии укладки, то тепло будет уходить вверх, в помещение.

Данная разновидность имеет все преимущества инфракрасных полов, но при этом более доступна по стоимости. На сегодняшний день эти факторы обеспечивают популярность электрической системы в качестве теплого деревянного пола под ламинат.

Единственным недостатком можно назвать вероятность короткого замыкания. Однако это решается покрытием основания и перекрытия специальным средством, а также обеспечением безопасности при работе с электросетью.

Укладка инфракрасного пленочного пола под ламинат на деревянное основание

Этапы монтажных работ по укладке инфракрасного теплого пола на деревянный под ламинат:

  1. Подготовить черновое основание: требуется убрать крупный мусор с поверхности. Наклеить на подготовленную поверхность покрытие, отражающее ИК-лучи и тепло. Чаще всего используется Пенофол или аналогичный материал. Укладывается полотно фольгированной поверхностью наверх, чтобы предотвратить нагревание нижних квартир (в случае многоэтажного дома), бетонного перекрытия или цокольного этажа (в случае частного дома). Размещаются элементы встык, а соединяющие швы следует проклеить строительным скотчем.

Какой выбрать тип теплого пола под ламинат на деревянный пол и произвести монтаж

  1. Укладывается пленка, выполняющая роль основного нагревательного элемента системы теплого пола. В процессе монтирования, скорее всего, возникнет необходимость разрезать материал, но самому это делать следует очень осторожно и только по специально отмеченным местам. При расположении пленки сохраняйте отступ от стены в 5 см, а до отопительных приборов и устройств – 25 см. Также нельзя допустить накладывание одного полотна на другое. Соединение по швам обеспечивается обыкновенным скотчем.

Фото - Размещение ик-пленки

  1. К медным элементам подсоединяются клеммы (они продаются в наборе с ИК-пленкой), от которых затем будут отходить провода. Рекомендуется при подключении клемм сохранять параллельность, чтобы не нарушить независимость подсоединения.

Фото - Подсоединение к сети

  1. Устанавливается настенный терморегулятор на 220 В (на расстоянии 50-100 см от пола), к которому прокладываются провода от клемм. От терморегулятора также отходят провода к термодатчику, который должен быть размещен строго между карбоновыми полосами под пленкой (фиксироваться датчик может клейкой лентой).
  2. Размещается изоляция, производится укладка ламината.

Фото - Подключение терморегулятора

В процессе монтажных работ запрещается применять гвозди или подобные крепления, способные повредить целостность ИК-пленки, т.к. это может стать главной причиной короткого замыкания или прекращения функционирования системы теплого пола на деревянный пол.

Технология монтажа электрического теплого пола

Монтаж электрического теплого пола под ламинат на деревянный пол происходит в несколько этапов:

  1. Снятие старого напольного покрытия, подготовка черновой поверхности (устранение мусора и повреждений). Пол должен быть максимально ровным, это проверяется при помощи строительного уровня.
  2. Создание гидроизоляции поверхности, чтобы предотвратить появление капель конденсированной влаги под ламинатом. Для этого создается дощатый настил, компоненты которого обработаны средством, отталкивающим жидкость. В качестве основы возводятся деревянные лаги, расположенные на расстоянии 60 см.

Фото - Деревянное основание

  1. Создание теплоизоляционной подложки. Под лагами, установленными на предыдущем этапе, размещаются доски ДСП или фанеры, чтобы создать изоляционные ниши. В них укладывается теплоизоляционный материал. Затем сверху помещается пленка, способная отражать тепло. Это требуется, чтобы направить тепло вверх и не прогревать пол или этажи ниже. В лагах в точках поворота кабеля дополнительно наносится металлическая изоляция.

Какой выбрать тип теплого пола под ламинат на деревянный пол и произвести монтаж

  1. Укладываются нагревательные кабели по схеме (схемы такие же, как при укладке инфракрасной пленки). Проще всего реализовать змейку в виде единого электроконтура. Расстояние между частями схемы должно быть одинаковым, чтобы ламинат на деревянном полу нагревался равномерно. Уложенный электрический кабель закрепляется специализированными хомутами.

Какой выбрать тип теплого пола под ламинат на деревянный пол и произвести монтаж

  1. Термодатчик помещается в гофрированную трубу, которую размещают между кабелями. Все кабели (электрического теплого пола и датчика) подводятся к терморегулятору. Он устанавливается на расстоянии выше 50 см от пола.
  2. Сверху размещается подложка, на которую мастер будет укладывать ламинат.

Следует отметить, что если необходимо обеспечить отопление для помещения большой плотности, рекомендуется сделать несколько независимых контуров, каждый из которых подключить к отдельному термостату. Если не сделать этого, существует опасность перегрузки электросети.

Установка водяного теплого пола на деревянный под ламинат

Основание будет создаваться с помощью плит из пенополистирола, обладающих фольгированной поверхностью. Будем считать, что черновой деревянный пол под ламинат изготовлен из ОСП панелей. Монтаж водяного теплого пола на деревянное основание состоит из следующих этапов:

  1. Устранение мелкого и крупного строительного и обычного мусора. Необходимо смести мусор веником и пропылесосить.

Какой выбрать тип теплого пола под ламинат на деревянный пол и произвести монтаж

  1. Теперь требуется создать технологический зазор при помощи демпферной ленты. Как правило, при эксплуатации теплого деревянного пола повышение и понижение температуры приводит к изменению формы досок. Чтобы предотвратить повреждение, делается подобный зазор с помощью ленты или подложки для ламината (но толщина должна быть больше – около 8 мм). Лента размещается по всему периметру помещения.

Какой выбрать тип теплого пола под ламинат на деревянный пол и произвести монтаж

  1. Следующий этап – нанесение слоя монтажной пены, на которую необходимо клеить плиты к основанию. Если ремонт делается своими руками, важно аккуратно нанести пену по всему периметру и небольшое количество в центр.

Какой выбрать тип теплого пола под ламинат на деревянный пол и произвести монтаж

  1. Если плита размещается в углу, необходимо вырезать Г-образную форму, подходящую по размерам. При самостоятельной разметке делайте срез примерно на середине плитки, чтобы бороздки на поворотах точно совпали.

Какой выбрать тип теплого пола под ламинат на деревянный пол и произвести монтаж

  1. Подобным образом производится укладка всей поверхности. Уложить трубы теплого пола можно по различным схемам. Представленные на изображении ниже варианты различаются по теплоотдаче, эффективности функционирования и сложности реализации своими руками.

Какой выбрать тип теплого пола под ламинат на деревянный пол и произвести монтаж

  1. Трубы, по которым подается вода, требуется завести в комнату и осторожно поместить их в каналы. Трубы должны быть плотно зафиксированы. Благодаря форме каналов площадь соприкосновения и плотность соединения увеличиваются.

Какой выбрать тип теплого пола под ламинат на деревянный пол и произвести монтаж

  1. Создается основание под ламинат на деревянный пол. Следует учитывать, что даже при учете высокой плотности листов из пенополистирола, желательно сделать дополнительный слой основы. Если пренебречь этим и прямо на пенополистирольную подложку укладывать линолеум, существенно возрастает опасность поломки трубопровода. Дополнительный слой можно создавать из гипсоволоконных панелей (к примеру, суперпол от производителя Knauf). Они зачастую обладают специальными прорезями, позволяющими объединить все компоненты в единое целое, используя полиуретановую пену. После чего на поверхность водяного пола укладывается тонкая подложка, и можно приступать к размещению ламината.

Какой выбрать тип теплого пола под ламинат на деревянный пол и произвести монтаж

При выборе типа расположения теплого деревянного пола под ламинат следует ориентироваться на схему.

Наиболее распространенным вариантом считается «змейка». Она предполагает повышенную эффективность отдачи тепла, однако при этом конец трубопровода будет содержать холодную жидкость.

При самостоятельном монтаже системы обогрева и наличии соответствующего опыта можно самому реализовать более сложную схему (к примеру, двойную змейку).

Укладка ламината

Перед укладкой ламината после монтажа электрической или водяной системы необходимо удостовериться, что собранный теплый пол функционирует правильно. Рекомендуется на протяжении 3 суток периодически запускать систему, при этом каждый день поднимать температуру на 5 градусов.

Какой выбрать тип теплого пола под ламинат на деревянный пол и произвести монтаж

Если была своими руками реализована водяная разновидность пола, необходимо сразу подать максимальное давление и убедиться, что трубопровод не повредился, а различные протечки отсутствуют. После проверок требуется подождать, пока покрытие охладится до 15 градусов, затем можно укладывать ламинат на деревянный теплый пол.

Когда монтаж завершен, мастер начинает укладывать ламинат:

  1. Создается подложка из полиэтилена, она размещается встык, а швы покрываются строительным скотчем.
  2. На подложку теплого пола размещаются листы ламината. Как правило, вплотную к стене листы не кладутся, сохраняется отступ в 5 мм. В остальном необходимо следовать рекомендациям производителя.

Основные ошибки

При выполнении монтажа теплого деревянного пола своими руками начинающие мастера часто совершают такие ошибки:

  1. Неправильная схема размещения элементов. Нагревательные компоненты должны располагаться только на участках, где сверху отсутствует мебель и прочие предметы, иначе поверхность не будет обогреваться, а нарушение теплоотвода может стать причиной поломки системы.
  2. Неправильно разрезанный кабель или ИК-пленка. Делать это надо только в специальных местах, обозначенных производителем. Если кабель оказался длиннее, его следует уложить заново, но размещая витки ближе друг к другу.
  3. Витки электрокабелей или элементы ИК-пленки не должны накладываться друг на друга, иначе возможен перегрев системы.
  4. Отсутствие этапа очистки чернового покрытия от мусора или наличие неровного пола с изъянами. Важно не только убрать весь мусор (даже мелкий), но и проверить посредством строительного уровня, чтобы поверхность была ровной.
  5. Отсутствие этапа проверки работоспособности теплого пола перед укладыванием ламината. Если дефект будет обнаружен после этого, исправить систему будет гораздо сложнее, т.к. потребуется демонтировать напольное покрытие и заново проводить монтаж системы.
  6. Если планируется установка теплого деревянного пола под ламинат в нескольких комнатах, тогда в каждом помещении нужно поставить индивидуальный регулятор температуры.
Вам будет интересно  Подложка под ламинат на бетонный пол: как правильно уложить?

Какой выбрать тип теплого пола под ламинат на деревянный пол и произвести монтаж

При эксплуатации важно не допускать перегрева пола, желательно сохранять температуру в диапазоне 20-30 градусов. Если планируется долгое отсутствие, то в холодный сезон нельзя выключать обогрев, достаточно включить его на минимальное значение. Чтобы предотвратить поломку, запрещено повреждать пол (даже для вбивания гвоздей).

Таким образом, сложность установки теплого пола на деревянное основание зависит от типа конструкции и помещения.

Наиболее оптимальным по эффективности и стоимости считается электрический теплый пол, его допускается устанавливать в помещения любого типа.

Монтаж можно провести самостоятельно, главное – тщательно следовать инструкции от производителя.

Теплый пол под ламинат на деревянный пол (электрический, водяной)

Статью опубликовал: Николай Стрелковский

Дерево считается теплым материалом и по таким полам перемещаться не холодно даже босиком. Однако в доме может банально не хватать тепла (основные радиаторы не справляются с нагрузкой) или же поверх пола смонтирован холодный материал (та же керамическая плитка). В таких ситуациях оправданным решением становится устройство внутрипольного подогрева. Для этих целей применяются разные системы. Сегодня мы разберем как сделать теплый пол под ламинат на деревянном полу. Этот «слоеный пирог» сложен в устройстве и требует знаний для правильной реализации.

Теплый пол под ламинат на деревянный пол

Теплый пол под ламинат на деревянный пол

Есть ли смысл подогревать ламинат?

Когда смотришь рекламу от производителей ламинированных напольных покрытий, то слышишь, что продукция эта сделана из натуральной древесины, экологична и безопасна. Да, в составе материалов есть древесная мука, но свойства их отличаются из-за наличия химических добавок и строения самих ламелей.

Послойное строение ламинированной доски

Послойное строение ламинированной доски

На картинке выше показано классическое строение ламината, состоящего из:

  • бумаги, пропитанной смолами;
  • прессованной плиты ДВП;
  • защитных пленок.

Ламинат достаточно стойкий к протираниям, различным механическим и термическим повреждениям, воздействию ультрафиолета

Ламинат достаточно стойкий к протираниям, различным механическим и термическим повреждениям, воздействию ультрафиолета

В составе большинства моделей присутствуют формальдегиды. Они вредны для здоровья человека. Больше всего этих веществ в недорогой продукции из Китая. Дополнительный подогрев усиливает выделение толуола, фталата, фенола и прочих токсинов в окружающее пространство. По этой причине под пол с подогревом покупают специальные модели ламинированной доски, имеющей соответствующую маркировку.

Виды фаски

Также соблюдают следующие условия.

  1. Активное выделение перечисленных веществ начинается после преодоления порога нагрева в 40 градусов.
  2. Контролировать этот момент помогут дополнительные устройства – термодатчик и терморегулятор.
  3. Когда поверхность ламината не повреждена, летучим веществам трудно покинуть тело доски.
  4. Также стоит смотреть за плотностью подгонки швов – чем меньше щелей, тем лучше.
  5. Специальные модели ламината под теплый пол имеют показатель эмиссии Е0, и не более Е1. Концентрация вредных веществ в таких изделиях существенно ниже нормы.

Расчет количества ламината

Расчет количества ламината

Что еще нужно знать о подогреве ламината

Средняя толщина ламината составляет 8-10 мм

Средняя толщина ламината составляет 8-10 мм

Основное тело ламината – это прессованная плита из древесных волокон, связанных клейкими веществами. Плотность материала достаточно высокая, но он все равно проводит тепло недостаточно хорошо. Кроме того, под ламинатом настилают изолирующую подложку, которая также будет активно препятствовать прохождению тепловой энергии.

Те модели покрытий, что предназначены для укладки на системы теплого пола, будут маркированы вот таким или подобным знаком.

Маркировка изделий для систем подогрева

Маркировка изделий для систем подогрева

Отличает их от обычных ламелей следующее:

  • пониженное температурное расширение во время нагрева;
  • меньшая толщина;
  • более плотная, хорошо проводящая тепло структура, компенсирующая потерю прочности из-за снижения толщины.

Стоить такой ламинат будет дороже ввиду более сложного технологического процесса производства и маркетинговых ходов производителей.

Рекомендации по укладке ламината

Рекомендации по укладке ламината

Учесть все эти моменты не составит большого труда — а значит, можно с комфортом пользоваться подогреваемым полом.

Виды теплых полов для деревянного дома

В принципе, на деревянные полы устанавливаются точно такие же системы, как и для бетонных оснований. Отличаться будет только способ монтажа. Системы подогрева бывают электрическими и водяными. Давайте рассмотрим их подробнее.

Теплый пол на деревянном основании

Теплый пол на деревянном основании

Электрический подогрев

Электрические системы являются эффективным и надежным решением для «сухого» монтажа. Стоимость их обслуживания будет дороже, чем у водяных, зато пользователь получает легкий монтаж, с которым может справиться самостоятельно, даже не имея подобного опыта. Существует несколько видов таких систем.

Кабельный теплый пол на дерево

Кабельный теплый пол на дерево

Таблица. Виды электрического теплого пола.

Резистивный кабель

Инфракрасный пленочный подогрев

Инфракрасный пленочный подогрев

Стержневой инфракрасный пол

Стержневой инфракрасный пол

Из всего перечня лучшим решением под ламинат будет ИК пленка, так как ее можно уложить поверх подложки, хотя производители считают это нарушением технологии. Точный порядок расположения элементов вы можете увидеть на следующей схеме.

Схема укладки ламината на ИК пленку

Схема укладки ламината на ИК пленку

На картинке мы видим, что присутствует два слоя подложки. Один с теплоотражателем под пленкой, а второй сверху. Греться такой пол будет плохо, так как подложка типа «Изоспан» является хорошим утеплителем и не будет пропускать тепло нормально к ламинату. Предусмотрена она в этой схеме только для защиты самой пленки, но если основание у вас ровное и ламинат уложен качественно, такая защита совершенно не нужна. Можно просто накрыть ее слоем полиэтилена, чтобы создать гидроизоляционный барьер на случай возможных протечек.

Все остальные варианты устанавливаются под подложку, в систему каналов либо в стяжку. Второй вариант является приоритетным, так как позволяет более эффективно распределять тепло. Однако бетонная стяжка, даже тонкая, это нежелательная увеличенная нагрузка на деревянные перекрытия. При проектировании дома этот момент должен учитываться в обязательном порядке.

Крепление труб тёплого пола

Крепление труб тёплого пола

Эффективность подогрева у них будет примерно одинаковой. Если решили взять кабельный обогрев, то купите саморегулирующий кабель. Ему не страшны перегревы, так как он регулирует свой нагрев без вашего участия, только за счет законов физики. Пользователь только устанавливает нужное значение на терморегуляторе, а дальше все происходит в автоматическом режиме.

Между проводниками установлена полимерная матрица, активно меняющая свое сопротивление

Между проводниками установлена полимерная матрица, активно меняющая свое сопротивление

Однако, у ИК систем есть и другие преимущества.

  1. Нагрев происходит намного быстрее. Полы можно отключать, когда уходишь из дома, не беспокоясь, что потом они будут долго прогреваться. Налицо существенная экономия на электроэнергии.
  2. Простой монтаж – пленка может быть запущена уже через час.
  3. Высокая надежность – нагревательные элементы в ИК системах запитываются параллельно. Это означает, что при выходе из строя одного, остальные продолжат исправно работать.
  4. Считается, что инфракрасное излучение благоприятно сказывается на здоровье человека. Оно укрепляет иммунную систему.

Пошаговая установка теплого инфракрасного пола

Пошаговая установка теплого инфракрасного пола

Интересно знать! В медицине лечение некоторых болезней осуществляется ИК терапией.

Минусов у электрического обогрева мало, но они весьма существенные. Во-первых, если плёнка не погружена в стяжку, всегда остается риск механического повреждения — например, при перестановке тяжелой мебели. Во-вторых, прокладка электрических нагревательных приборов по сгораемым основаниям может стать причиной возникновения пожара. В-третьих, потребляют приборы много электричества, что ежемесячно выливается в немаленькие счета.

Структура инфракрасного теплого пола

Структура инфракрасного теплого пола

В чем плюсы и минусы водяного контура

Система водяного теплого пола представляет собой замкнутый контур, внутри которого постоянно циркулирует подогреваемый теплоноситель. Подаваться горячая вода в трубы может напрямую от котла через подключенную гребенку (тут же происходит и регулировка температуры) или из действующей системы отопления. Традиционно водяные системы монтируются в стяжку, но для установки ее на деревянные перекрытия уже придумали множество разных систем. Подойдет такое решение и под ламинат, но прогреваться последний будет с теплопотерями все из-за той же вездесущей подложки.

Водяной теплый пол заливается в жидкую стяжку

Водяной теплый пол заливается в жидкую стяжку

Водяные системы обладают следующими достоинствами.

    Они самые экономичные в классе. Обслуживание и затраты на прогрев самые низкие. Тут стоит сделать небольшую ремарку. Дешевизна нагрева будет зависеть от типа используемого котла. Если он работает на электричестве, то никакой экономии ждать не стоит. Чуть выгоднее приборы, работающие на твердом топливе. Самые экономичные котлы – газовые.

Деревянное покрытие по лагам – ламинату такая укладка недоступна, но можно взять паркетную доску

Деревянное покрытие по лагам – ламинату такая укладка недоступна, но можно взять паркетную доску

Из недостатков отметим невозможность самостоятельной установки без опыта и специального инструмента. Также, как и кабельные полы, трубы будут прогревать пол долго и постепенно. При отсутствии стяжки или теплораспределительных пластин, прогреть ламинат над подложкой будет практически нереально.

Как правильно обогревать деревянные полы

Существует несколько нюансов, связанных с эксплуатацией подогреваемых деревянных полов.

    Прежде всего, нужно понять, что к таковым не будут относиться старые советские полы из досок, стоящие на лагах, которые, в свою очередь, лежат поверх бетона. Тут и говорить не о чем – нужно демонтировать старый пол и залить сверху новую стяжку. Да, вам понадобится на это время и дополнительные вливания денежных средств, но вы получите хорошее ровное покрытие, которое не будет скрипеть, а прогрев пола станет более эффективным.

Сухой теплый пол на деревянном основании

Сухой теплый пол на деревянном основании

Таблица. Разные варианты оснований под водяной пол на деревянное перекрытие.

https://sovet-ingenera.com/otoplenie/teply-pol/teplyj-pol-pod-laminat-na-derevyannyj-pol.html
https://trubanet.ru/teplyjj-pol/teplyjj-pol-laminat-derevyannyjj.html

Теплый пол под ламинат на деревянный пол (электрический, водяной)

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
