Схема Электрическая Принципиальная Щита Распределительного

В них находятся коммутационные защитные устройства, которые выполняют все перечисленные выше функции. Устройство для контроля расхода электроэнеогии.

Приложить к стене корпус. Важно пользоваться конкретными рекомендациями и соблюдать определенные правила.

Монтаж электрического щитка представляет собой сложную процедуру, которая выполняется в строгой последовательности.
⚡⛔ СБОРКА распределительного щитка в квартире. Как собрать бюджетный электрический щит своими руками

Однако все сложные понятия и процессы могут быть представлены в виде простых рекомендаций.

У него есть несколько функций: Он должен принимать энергию от внешнего источника. Далее идут однополюсные групповые автоматические выключатели.

Нулевые рабочие проводники остальных групп, которые защищены обычными автоматическими выключателями, подключаются на вводную общую нулевую шину. В соответствии с этим проектом производится покупка и последующий монтаж распределительного электрощита.

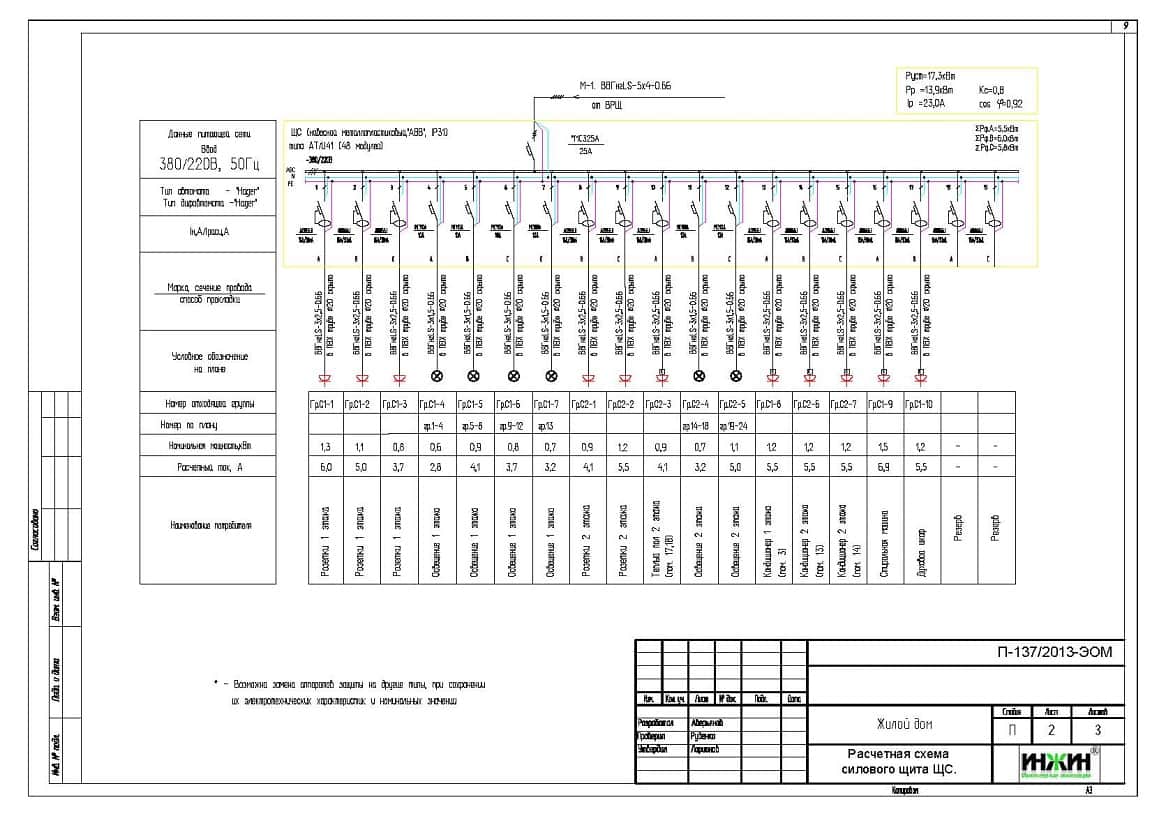

Принципиальные электрические схемы щитов распределительных и освещения с комментариями Схема 1 Принципиальная электрическая схема осветительного щита на 12 автоматов защиты, ОЩВ

Количество модулей в распределительных щитах различаются в зависимости от фирмы производителя.

Электрощит в квартире. Распределительный щит

Электрический щиток в квартире

Нулевые рабочие проводники остальных групп, которые защищены обычными автоматическими выключателями, подключаются на вводную общую нулевую шину. Популярной системой защиты от протечек воды является Neptun.

Если его установку решено проводить самостоятельно, следует знать несколько обязательных правил распределения: Потребители, которые берут на себя больше всего энергии, должны выделяться в специальные группы. Если электрические розетки устанавливаются во влажных помещениях, следует использовать УЗО, рассчитанное на дифференциальный ток 10 мА.

Нижние и боковые края совместить с разметкой. Главная Электрика Схемы электропроводки квартиры Принципиальные электрические схемы распределительных электрощитов 22 схемы Принципиальные электрические схемы распределительных электрощитов 22 схемы Схемы электропроводки квартиры Распределительные электрощиты предназначены для разделение электропроводки на групповые цепи.

Так поступают со всеми жилами. Водонагреватель, стиральная машина, кондиционер также можно запитать через амперные автоматы.

Щит на пять групп. Вариант 3 Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО.

Схема электрического щита должна отвечать требованиям ГОСТа.

Так как практически все соединения между защитными устройствами описаны в первом варианте, то особо комментировать тут нечего. При создании качественной проводки следует понимать, как осуществляется физика процесса.
УЗО или ДИФ автомат, что выбрать? Секреты качественного электромонтажа

Что это такое

Подготовка проводов Сначала необходимо приблизительно подогнать их по длине.

Это необходимо учитывать, зная, что в это же время вокруг будут ходить маляры и шпаклевщики.

Пунктиром 1 обозначен корпус распределительного щита, 2 и 3 это нулевая и заземляющая шина. Для исключения одновременного срабатывания вводного и группового устройств на вводе рекомендуется ставить селективное УЗО.

Это может быть автоматический выключатель или рубильник выключатель нагрузки. Фото — ГРЩ Групповой электрощит используется для контроля отдельных групп потребителей тока светильников, бытовых приборов и т.

Чтобы защитить электрическую систему от перенапряжения, используются рубильники, размыкающие электрическую сеть под нагрузкой. У каждого специалиста своё мнение на этот счет.

Буквенные обозначения в схемах

При помощи болгарки выполняются резы по периметру ниши. Выполняют качественную сборку электрических щитов профессиональные электрики, однако при соблюдении определенных правил такая работа может быть выполнена самостоятельно. Для этих целей ставятся устройства защитного отключения УЗО или дифавтоматы с током утечки мА. При согласовании придется выполнять усиление согласно новому проекту и проведение различных работ. Именно поэтому лучше, чтобы щиток был оборудован съемной рамкой с рейками.

Уличные модели обычно оснащаются стеклянным окошком, которое позволяет считывать данные счетчика. В щите запланированы три автомата защиты, на три группы. Лучше, если щиток будет установлен в тамбуре. Провода может просто залить из квартиры сверху.

Далее идут однополюсные групповые автоматические выключатели. Xn — клеммы подключений. Водонагреватель, стиральная машина, кондиционер также можно запитать через амперные автоматы.
Т 12.2 Схемы сборки группового квартирного щитка

Принципиальные электрические схемы щитов распределительных и освещения с комментариями

Это электромеханическое устройство, объединяющее в себе автомат защиты от короткого замыкания и УЗО устройство защитного отключения для защиты человека от токов утечки. Ну и бывают еще просторные квартиры с электрическим отоплением и группой мощных потребителей электроэнергии.

Всех сложностей можно избежать, если сразу приобрести более дорогую конструкцию, отвечающую всем требованиям ГОСТа. Однако такое решение не очень современно и не самое эффективное.

Содержание: Частный дом Квартира Итак, если квартира старой постройки и, к тому же, однокомнатная к примеру, хрущевка , тогда проект расключения электропроводки будет выглядеть следующим образом: Однолинейный проект Как Вы видите, в данной схеме подключения распред щитка нет PE шины, так как в старых хрущевках заземление отсутствует.

Шины подсоединения проводов. Современные щитки способны следить за качеством энергии, которая поступает потребителю, и при необходимости реагирует на это. Линия может быть оборудована трехжильным электрическим кабелем, имеющим сечение 2,5 кв. Нижние и боковые края совместить с разметкой.

Виды щитов

Чтобы защитить электрическую систему от перенапряжения, используются рубильники, размыкающие электрическую сеть под нагрузкой. Для его размещения на стене, необходимо учесть высоту от пола до его нижнего края не менее — 1,4 м, а расстояние верхнего края от пола не более 1,8 м. Сколько в ней проводов, показано при помощи наклонных черточек. В третьем варианте схемы представлено вводное УЗО, которое устанавливается после счетчика.

Для этого понадобится удлинитель. У каждого специалиста своё мнение на этот счет. При правильной организации ввода кабелей установка модульного оборудования будет существенно облегчена. Рядом со щитком не следует размещать легко воспламеняющихся предметов и веществ.

Выбор комплектующих и аксессуаров для электрического щита

Он предотвращает короткие замыкания. Это схема электропитания помещения по ,так называемой, схеме заземления TN-C-S. Она должна располагаться вблизи автомата ввода.

Фото — большой ГРЩ Технические требования к устройству обозначены в ГОСТе общие характеристики распределительных щитов : Устройство обязательно должно иметь высокий класс защиты от воспламенения. Или каких нибудь пристроек к дому. Плохой параметр бесперебойности питания дома! Место в электрощите для установки одного устройства защиты называется модулем. Кроме того, следует установить реле напряжения, которое будет следить за его показаниями в сети.
Компоновка и сборка 3-фазного распр. щита для дома от КЭАЗ

Квартирный щиток схема – советы электрика

Схема электрического квартирного щитка — однофазный вариант

Перед тем как физически монтировать распредщиток у себя в квартире, нужно точно определиться на бумаге со схемой электрощитка. Какое модульное оборудование ставить, сколько и каким номиналом будут автоматические выключатели, монтировать ли диф.автоматы и УЗО? В какую цену обойдется та или иная комплектация? Большинство этих вопросов с приведением самих схем будет отображено в статье.

Стоит заметить, что все нижеприведенные схемы предназначены именно для однофазных квартирных щитков непосредственно расположенных у вас в квартире. Предполагается что щиток учета со счетчиком и вводным автоматом уже стоит в этажном щите. Соответственно его изображение на схемах не присутствует.

Нормативные документы и правила по щиткам

Все схемы и квартирные щитки должны собираться в соответствии с нормативными документами и не противоречить прописанным там указаниям и правилам. Прежде всего это конечно ПУЭ, но есть еще два документа на которые стоит обратить пристальное внимание:

• ⚡ГОСТ 32395-2013 Щитки распределительные для жилых зданий. Общие технические условия. (скачать)
• ⚡Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» (скачать)

Требования из правил по квартирным щиткам

Замечания и требования из вышеуказанного ГОСТ на которые стоит обратить внимание при сборке и выборе квартирного щитка:

Упрощенная схема квартирного щитка

Данная схема подходит для небольших одно или двух комнатных квартир. Там где общая длина всех проводов и кабелей не превышает 300-400м.

На вводе стоит выключатель нагрузки, а не автомат. Если на этажном распредщите у вас уже смонтирована защита, после или до счетчика (проверьте это перед тем как собирать данную схему), то ставить автомат еще и на вводе не обязательно. Чем лучше выключатель нагрузки от автомата можно узнать из статьи Модульный выключатель нагрузки или вводной автомат.

Номинальный ток вводного аппарата для квартир с эл.плитами и однофазной нагрузкой должен быть от 40А и выше.
Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.

На дифференциальный автомат подключен санузел, т.е. розетки, освещение и все потребители в ванной совмещены в одну группу. Причем ток утечки на диффе выбран 10мА.

Некоторые электрики ставят на 30мА, мотивируя это возможными ложными срабатываниями. В правилах нет конкретного запрета, оговаривается что данная защита не должна быть более 30мА. Почему все таки лучше поставить на 10мА, можно понять ознакомившись с тем, как ток определенной величины влияет на ваше тело:

Правда в магазинах чтобы прибрести диф.автоматы на 10мА, скорее всего придется делать заказ. В основном в свободной продаже преобладают именно устройства с током утечки на 30мА.

Варочная панель и духовой шкаф запитаны по отдельным группам, подразумевается что это два разных потребителя. Если у вас эл.плита, то есть когда варочная с духовкой вместе, нужно менять питающий кабель и автомат защиты:

Если вас беспокоят перебои с напряжением и вы хотите защитить свое оборудование от его скачков, тогда можно немного увеличить стоимость схемки, добавив на ввод реле напряжения. Здесь схематично изображено реле марки УЗМ-51М, как наиболее простое в подключении (вход-фаза+ноль и выход-фаза+ноль).

Плюсы данных схем:

• ⚡недорогая
• ⚡оптимальный вариант для маленьких квартир
• ⚡проста в монтаже и подключении

Большой минус схемы в том, что при утечке тока в других линиях кроме санузла, защита работать не будет.

Данную схему можно улучшить поставив на ввод УЗО. Перед этим убедитесь, что в этажном щите где расположен ваш счетчик, установлен автоматический выключатель, так как УЗО без автомата ставить запрещено. Если там уже стоит УЗО или дифавтомат, то дублировать защиту не имеет смысла. Схемка с УЗО на вводе будет вот такой:

Один нюанс — если у вас общий расход кабеля в проводке квартиры от 400м и более, то возможны ложные срабатывания вводного УЗО из-за суммарных утечек тока. Здесь уже целесообразно применить УЗО на отдельные группы, убрав из схемы квартирного щитка вводное.

Схема электрощитка в квартире с УЗО в отдельных группах

Данная схема уже более совершенна. Ее можно применять как в небольших квартирах, так и в квартирах с общей длиной проводки превышающей 400м. Здесь нет вводного УЗО, так как достаточно выключателя нагрузки (не забывайте про автомат в этажном щите со счетчиком).

Присутствует защита от утечек тока на отдельных группах розеток и сплит системы (кондиционера). Причем один защитный аппарат УЗО стоит на объединенных группах, каждая из которых в свою очередь защищена от перегрузок автоматическими выключателями.

Особо стоит отметить, что каждому отдельному УЗО нужна своя шинка для нуля. Иначе они будут все вместе синхронно срабатывать в случае утечки в любой группе кабелей.

А вам чтобы найти поврежденную проводку, придется физически отсоединять нулевые жилы с шинок.

Линии освещения целесообразно защищать от утечек, если вы применяете настенные светильники с металлическими корпусами и периодически их протираете или меняете лампочки не выключая напряжение. В большинстве случаев здесь можно обойтись простыми автоматами.

Та же схемка, но с реле напряжения:

Цена комплектации квартирных щитков

Расценки только на комплектующее модульное оборудование (автоматы, УЗО, реле напряжения, выключатели нагрузки) разных производителей для сборки всех вышеприведенных схем сведены в одну таблицу. Цены взяты из интернет магазинов и в вашем регионе могут существенно отличаться.

Все приведенные схемы являются лишь одним из множества вариантов компановки электрощитка в квартире.

Целью статьи было показать их отображение в графическом виде и сделать примерное сравнение денежных затрат на модульное оборудование в том или ином исполнении.

В каждом индивидуальном случае все должно просчитываться согласно нагрузкам, количества оборудования, физического места в распредщите и ваших финансовых возможностей.

Как собрать щиток — правильная сборка распределительного щитка. Монтаж основных элементов + инструкция с фото и видео

Электрический щиток – это серьезное устройство, которое распределяет электроэнергию по всему дому. Он выполняет множество функций по безопасности, защите проводки от перегрузок, и распределению энергии по всем потребителям.

Монтаж и сборка электрощитка

В состав электрического щита входит сложное модульное оборудование. При необходимости можно самостоятельно провести монтаж, но для начала необходимо узнать, как правильно собирать щиток.

Чтобы разделить работу с электрическими компонентами и установкой корпуса, следует приобретать щит, на котором снимается рамка, и есть рейки DIN.

Есть несколько типов установки электрощитка:

• крепление на стену;
• установка в стене.

Рассмотрим второй вариант, так как первый устанавливается просто, на держатели. Перед тем как выдолбить проем в стене, необходимо удостовериться, что она не «несущая» в доме. По правилам в ней нельзя делать монтажные работы.

Электрощиток должен быть на виду. Двери не должны препятствовать к его доступу. По технике безопасности нельзя размещать щит вблизи газовых труб и прочих горючих веществ. Для его размещения на стене, необходимо учесть высоту от пола до его нижнего края не менее – 1,4 м, а расстояние верхнего края от пола не более 1,8 м.

Разметить будущую область поможет строительный уровень. Чтобы соблюсти все размеры, можно приложить корпус к стене, и обвести мелом. По намеченным линиям делается прорезь болгаркой.

Выдолбить внутреннюю часть поможет зубило и перфоратор. Нужно проверить глубину полученной ниши, вставив в нее корпус электрощитка.

Вначале туда монтируется крепление, входящее в комплект. Затем электрощит. Для креплений делаются отверстия и вставляются дюбели. Монтажной пеной заделываются оставшиеся полости.

DIN рейки выкручиваются из электрощитка, чтобы на них установить модульное оборудование. Если в комплекте нет специальных креплений, тогда нужно просверлить в задней стенке щита отверстия для будущих креплений. Это делается аккуратно, от чрезмерного усилия корпус может лопнуть.

Как правильно вводить кабели

Электрощиток со съемной крышкой, поможет правильно и удобно ввести жилы внутрь. На корпусах обычного типа предусмотрены отверстия для кабелей, которые слегка прорезают или выдавливают. Они располагаются вверху или внизу корпуса. Могут быть и в его задней стенке.

В электрощитках низкого качества, могут отсутствовать даже намеки на какие-либо отверстия. Тогда придется самостоятельно размечать и просверливать их, на это не у каждого хватит терпения. Поэтому лучше покупать корпус более дорогой и время на его монтаж уйдет меньше.

Первым делом необходимо завести жилу ввода. Она должна располагаться вблизи автомата ввода. На щитке имеются крепления типа гребенки, к ней следует прикрепить вводную жилу. В качестве стяжки используется пластиковый хомут. Его лишние концы обрезаются.

Кабель намечается маркировкой, которая указывается на схеме. Так поступают со всеми жилами. После их монтажа, прикладывается съемная крышка и на нее наносятся отметки. По ним делаются вырезы, и крышка встает на свое место.

Как разделать кабели внутри щита

С введенных жил необходимо снять изоляцию. Этот процесс делается аккуратно, токопроводящие жилы повреждать нельзя. Сразу на ней делается повторная метка. Это важно, потому что после разделки всех проводов может возникнуть большая путаница.

Для меток подойдет бумажный скотч. Не забываем главное правило: метки, должны наноситься, так как указаны на схеме.

Чтобы кабеля хватило на всю длину проводки, нужно ввести его в электрощиток и провести на всю его высоту. Затем отмерить это же расстояние по высоте еще раз. В результате получится длина, в два раза превышающая высоту щита. Этот запас кабеля позволит уверенно вести его до нужной точки по всем правилам проводки, а лишние куски всегда можно отрезать.

Современные модульные устройства защиты

Качество электроэнергии в современных сетях не всегда радует. Чтобы обезопасить линию от перегрузок, начали применять защитные устройства модульного типа. Электрический щиток с автоматами будет защищен от короткого замыкания. Он сразу среагирует на появление сверхтоков. При подключении автомата нужно придерживаться общего правила по подводке питания — оно подключается только сверху.

С проводов снимается изоляция. На автоматах имеются зажимные клеммы, вставляем в них жилу и затягиваем винтом. Следует опасаться попадания изоляционных материалов в контакт клеммы. Если это произошло, то в квартире может внезапно пропадать электричество, или устройство защиты выйдет из строя. Возможно, это приведет к возгоранию.

Если подключаемая жила – монолитная, то для хорошего контакта ее конец следует загнуть в форме U. Площадь соединения увеличивается, и контакт получается надежным.

Многожильные провода в клеммах автомата без специальных наконечников затягивать нельзя. Контакт будет плохим, и ненадежным. Для их коммутации используют:

• наконечник НШВИ (2);
• наконечник НШВ.

Сборка модульных элементов щита

Для тех, кто ни разу не соприкасался с подобной задачей, можно привести инструкцию для сборки электрического щита. Подготавливаем рабочее место, ничто не должно мешать сборке модулей. Делаем хорошее освещение.

Понадобятся следующие модули:

• автоматический выключатель (выключатель нагрузки);
• реле напряжения;
• устройство защитного отключения (УЗО);
• дифференциальные автоматы;
• автоматические выключатели;
• кросс модуль.

Можно собрать однофазный щиток своими руками, при условии, что имеются определенные знания электрика.

Все модули крепятся на заранее снятой DIN рейке. Располагаются в таком же порядке строго по списку. Крепятся модули с помощью специальных фиксаторов. Проверив правильность распределения, приступаем к клеммам. На них нужно отпустить винты.

Понадобятся разные типы гребенок. Вводные зажимы (клеммы) помогут удобнее подключить гребенки к силовым проводам. Их нужно размещать между клеммой модуля и гребенки.

Для дальнейшей сборки электрощита один конец нулевого провода должен быть свободен. Он подключается на главную шину рабочего ноля. Нулевые шины и нулевые выходы всех УЗО коммутируются, синим проводом.

Все неиспользуемые соединения закручиваются шуруповертом. После этого весь монтаж проверяется. Подав напряжение на вводный автомат, нажимаем кнопку тест.

Клеммы автоматических выключателей проверяются на напряжение. Когда они включены, делаются такие же замеры и на выходе. Чтобы бытовые приборы не перегорали от перепадов напряжения, устанавливают реле контроля напряжения. Метод сборки трехфазного щитка такой же как и для однофазного. Различаются только по количеству токопроводящих жил.

Конечный монтаж

Когда все модульные устройства налажены и протестированы, остается перенести их в корпус электрощита. Для безопасности следует обесточить электричество. Подготавливается ниша в стене. Собранные устройства на DIN рамке монтируется внутрь корпуса.

Монтируются главная и защитная нулевые шины. При распределении проводов по пучкам, не рекомендуется допускать их пересечений. На шину РЕ крепятся провода защитного ноля. Соблюдается последовательность подключения как на схеме электрощита. Защитный ноль перед коммутацией с клеммой шины – маркируется.

Когда все устройства подключены, начинается проверка на соответствие со схемой подключения. В интернете можно посмотреть фото электрощитка в собранном состоянии.

Когда наладка закончится, не стоит торопиться закрывать электрощиток. Он должен поработать пару часов, и тогда станет ясно, проведена ли сборка качественно. Установка и подключение щитка – это трудоемкий процесс, требующий определенных знаний и опыта. К нему следует приступать, изучив теоретическую часть, и следовать пошаговой инструкции по сборке.

Фото советы по сборке щитка

Квартирный щиток. Замена автоматов и установка УЗО

Квартирный щиток, как заменить автоматы и установить в квартирном щитке УЗО? В предыдущей статье я заменил в квартирном щитке счетчик СО-505 на счетчик Меркурий 201. Теперь нужно заменить автоматы и установить УЗО в квартирный щиток, сделать это необходимо по нескольким причинам. Ниже на фото показан квартирный щиток и схема щитка от застройщика на момент сдачи дома.

Зачем надо менять в квартирном щитке автоматы и установливать УЗО?Потому что квартирный щиток собран застройщиком с грубыми нарушениями, а именно:

во-первых — сечение вводного провода ППВ (в простонародье называемого «лапшой»), который с этажного щитка приходит в квартирный щиток, составляет 4 кв.мм.

и на такой провод для его защиты, устанавливается вводной автомат на 25А не более, а застройщик поставил в квартирный щиток вводной автомат на 40А, т.е. получается, что в случае высокой нагрузки в квартире, наш вводной провод расплавится, а автомат на 40А не отключится.

Поэтому в квартирный щиток необходимо установить вводной автомат на 25А для защиты провода ППВ 4 кв.мм.;

во-вторых — отходящие автоматы в квартирном щитке установлены на 25А, что также является грубым нарушением.

Потому что все бытовые розетки рассчитаны на ток не более 16А, да и то, если эти розетки от качественных производителей, а если Турция или Китай, то там и 16А не будет.

Свет и розетки в квартире подключены проводом ППВ 3х2,5, один провод от автомата 25А в квартирном щитке идет и на свет и на розетки. Установим в квартирный щиток автоматы с номинальным током 16А, чтобы не расплавились наши розетки;

в третьих — выкинем все китайские автоматы IEK, и установим в квартирный щиток более надежные автоматы ABB «домашней» серии SH 200;

в четвертых — установим в квартирный щиток УЗО от ABB «домашней» серии FH 202 с номинальным током на 40А, на ступень выше, чем вводной автомат на 25А. УЗО у известных брендов ABB, Schneider Electric, Legrand на 32А не бывает.

Отмечу, что в этажном щитке УЗО 50А с током утечки в 30 мА у нас было установлено, но опять же — это Sassin из Китая, которому не стоит доверять свою жизнь.

Но убирать мы китайское УЗО в этажном щитке не будем, оставим его в качестве дополнительной дифзащиты.

Т.к. в квартирный щиток мы добавляем УЗО, то схема квартирного щитка относительно первоначальной схемы щитка от застройщика поменяется.

Квартирный щиток. Схема.

Приступим к замене автоматов и УЗО в квартирном щитке. Первое, что нужно сделать — это отключить вводной автомат и УЗО в этажном щитке.

Затем откручиваем металлическую панель (пластрон) в квартирном щитке и «помечаем» изолентой провода, синей — рабочий ноль N , желто-зеленой — защитный PE, фазный провод не трогаем, он у нас остается белым. Можно нанести маркировку и обычной ручкой или маркером, но нужно осторожнее обращаться с проводами, чтобы не затереть надписи.

Провода у нас все белые (застройщик, как обычно это бывает, экономит на всём) и легко перепутать или забыть, где в квартирном щитке у нас фаза, где ноль, а где защитный проводник.

После этого можно открутить провода из автоматов. Нулевой рабочий и защитный проводники отходящих линий в квартиру можно и не трогать, т.к. автоматы у нас будут однополюсные. Первым в квартирный щиток устанавливаем на дин-рейку и подключаем вводной автомат ABB на 25А. Провод ППВ 4 кв.мм. у нас моножильный, поэтому обжимать его втулочным наконечником НШВИ не нужно.

Далее в квартирный щиток устанавливаем и подключаем согласно схемы УЗО ABB на 40А с током утечки 30 мА. УЗО в квартирном щитке подключаем многопроволочным проводом ПВ-3, концы которого обжаты втулочными наконечниками НШВИ серого цвета для 4 кв.мм.

Устанавливаем на дин-рейку в квартирный щиток однополюсные (одномодульные) автоматы ABB SH 201 на 16А

Однополюсные автоматы в квартирном щитке подключим гребенкой, которая у нас осталась после демонтажа автоматов IEK.

Следует обратить внимание, чтобы гребенка подходила, т.к. бывает, что автоматы и гребенки от разных автоматов плохо стыкуются между собой.

Гребенка установлена не совсем ровно, т.к. фото было сделано, еще до затяжки контактов автоматов.

Подключаем фазные провода, отходящих линий к однополюсным автоматам в квартирном щитке.

Проверяем затяжку контактов автоматов и УЗО. Подаем напряжение в квартирный щиток включив УЗО в этажном щитке. Включаем вводной автомат 25А, проверяем работу УЗО нажатием кнопки «ТЕСТ», оно должно отключиться. Далее подаем напряжение потребителям в квартире, включив однополюсные автоматы.

Если все у нас работает, свет горит, значит закрываем автоматы и УЗО в квартирном щитке металлической панелью и наклеиваем в квартирный щиток обозначения автоматов и УЗО.

Ну вот собственно и всё, мы установили и подключили в квартирный щиток автоматы и УЗО ABB. Думаю, что каждому необходимо провести ревизию квартирного и этажного щитков, и при необходимости устранить ошибки, ведь от этого зависит прежде всего электробезопасность вашей семьи, дома или квартиры.

Спасибо за внимание.

Запись опубликована в рубрике Электрика с метками Автоматы, УЗО. Добавьте в закладки постоянную ссылку.

Схема разводки электрики в квартире: советы специалистов

Знание мест расположения всех элементов электросети в квартире, а также мест пролегания проводки может пригодиться вам во время ремонтных работ. К сожалению, при переезде в новую квартиру никто не вручит вам схема проложенной электропроводки.

А вот владельцы загородных домов могут похвастать подобными схемами. Чтобы быть на все сто осведомленным в данном вопросе следует самостоятельно проложить проводку или нанять квалифицированного работника.

Данная статья посвящена теме разводки электропроводки в квартире.

Вернуться к содержанию

Варианты соединения элементов в электрических цепях

Чтобы разводка электрики в квартире была сделана корректно нужно обладать знаниями в сфере электротехники, а в идеале еще и опытом подобных работ. Если вы не обладаете достаточным уровнем квалификацией и опытом, то за работу не стоит браться, а доверить ее специалистам.

Можно, конечно же, попытаться самому сделать разводку электрики в жилище, но последствия могут быть весьма печальные. Лучше всего было бы доверить все работы квалифицированному спецу, который составит корректную схему, а также проведет необходимые мероприятия по обустройству новой проводки или замене старой.

Если же вы знаете, что можете справиться с составлением схемы, а также с обустройством электросети в вашем жилье, то для начала нужно вспомнить о методах соединения электрических цепей.

Последовательный метод. В данном случае каждый элемент замкнутой цепи должен подключаться к предыдущему, при этом схема не предусматривает наличия узловых контактов.

Самым банальным примером такого типа соединения является елочная гирлянда – в ней каждая лампочка соединена с соседней, и все они расположены на одном общем проводе. Основным минусом данной схемы является тот факт, что выход из строя одного из элементов сети ведет к поломке всей системы.

Разные схемы соединения

Параллельный метод. Эта схема полностью противоположна предыдущей. Здесь элементы цепи не соединяются друг с другом, но группируются в отдельные узлы. Если случится поломка одного из элементов, то все остальные смогут нормально функционировать.

Смешанный метод. Как это понятно из названия, в данном случае для одной электрической цепи используются одновременно два вышеописанных метода.

Вернуться к содержанию

Как правильно выполнить разводку электрической проводки

Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Существует три типа разводки:

• при помощи распределительных коробок;
• звезда;
• шлейф.

Теперь необходимо составить план разводки электрики в квартире в двух экземплярах (на первом следует начертать план расположения выключателей и осветительной техники, а на втором – розеток).

Схема разводки электрики в квартире

После этого следует разделить клиенты электрической цепи на группы. Это может выглядеть так:

• первая группа – холодильник и вытяжка (автомат на 25 А);
• вторая – стиральная машина (на 25 А);
• третья – осветительные приборы (на 10 А);
• четвертая – розетки (на 25 А);
• пятая – посудомоечная машина (на 25 А);
• шестая — электроплита (на 32 А).

• осветительные приборы жилых помещений, кухни и прихожей (автомат на 10А);
• розетки в жилых комнатах (автомат на 25 А);
• розетки в кухне и прихожей (автомат на 25 А);
• осветительные приборы и розетки в ванной(эти клиенты объединены в одну группу, поскольку работают в условиях влажной среды, и для них выдвигаются серьезные требования);

Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.

Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.

Подключение к нескольким автоматам

Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы.

Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество все потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учитывая будущие приобретения.

Важно знать! Категорически запрещается размещать розетки в ванной. Можно поставить только одну розетку для бритвы или фена, но она должна подсоединяться через трансформатор.

Затем необходимо корректно расположить все розетки и выключатели. Для этого воспользуйтесь следующими советами:

• выключатели и розетки следует ставить слева от двери;
• в жилых помещениях и прихожей розетки должны находиться на высоте 0.4 метра, в кухне на высоте 0.95 -1.15 метра;
• выключатели должны располагаться на высоте 0.9 метра;
• необходимо пометить места расположения выключателей и розеток в схеме.

Стандартная схема для двухкомнатной квартиры

Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту.

Для правильной разводки нужно следовать некоторым правилам:

• кабели должны проходить строго горизонтально или вертикально;
• лучше избегать пересечений проводов;
• кабель нужно монтировать на расстоянии в 0.15 метра от потолка и 0.1 метра от дверей и окон;
• кабель к выключателю подводится сверху, кабель к розетке снизу.

Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп.

Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность.

Если вы пользуетесь и планируете покупку плиты, которая питается от электрики, то нужен автомат, который рассчитан не менее чем 63 А.

Подключение к автоматам с учетом мощности

Вернуться к содержанию

Разновидности схем разводки электрики

Проект разводки электрики в квартире очень важен, поэтому к его созданию необходимо подойти со всей серьезностью. Очень важным этапом является выбор типа разводки. На данный момент существует три вида разводки.

При помощи распределительных коробок. В данном случае в электрощит устанавливают счетчик и некоторое количество автоматов. Сам электрощит расположен в подъезде, но от него тянется запитанный от сети провод в квартиру.

Провод доходит до распределительных коробок, которые находятся в каждой комнате и соединены последовательным методом. И уже от этих коробок расходятся кабели к розеткам, выключателям и т.д.

Данный тип разводки является очень распространенным.

Второй тип называется звезда. В данном случае каждая розетка т подключается к электрощиту напрямую. Каждый клиент имеет свой автомат.

Главным преимуществом данного вида разводки является возможность проведения ремонтных работ с одним из элементов цепи, не отключая всю квартиру.

Но следует понимать, что для обустройства проводки такого типа придется приобрести большое количество проводов, а также оплатить услуги специалистов, поскольку монтаж крайне труден.

Третий тип называется шлейф. В этом случае клиенты также напрямую подключаются к электрощиту, но они формируются в группы, от которых и тянется провод.

Разводка типа звезда

Для достижения большей эффективности не стоит использовать один тип разводки для всей квартиры, лучше комбинировать их.

Вернуться к содержанию

Расчет сечения провода по мощности

Также в схеме проводки необходимо указать силу тока и материалы. Для проведения подсчета нужно пользоваться формулой I= P / U. Р здесь обозначает суммарную входную мощность всей техники, которая питается от сети, а U обозначает напряжение. Как показывает практика сила тока для обычного жилья не превышает 25 А. Исходя из этих данных необходимо подобрать материал для проведения проводки:

Таблица расчета сечения кабеля

• провод ВВГ-5*6 – пятижильный кабель с поперечным сечением 0.6 квадратных сантиметра, его используют для обустройства электропроводки в домах с трехфазным питанием, он соединяет электрощит в подъезде с основным щитом;
• провод ВВГ-2*66 – двухжильный кабель с сечением 0.25 квадратных сантиметра, его применяют для разводки сети в домах с двухфазным питанием, он идет от электрощита в подъезде к основному щиту;
• провод ВВГ-3*2.5 – трехжильный провод с поперечным сечением 0.25 квадратных сантиметра, он применяется для большей части проводки в квартире, такой кабель соединяет электрощит с распределительными коробками;
• провод ВВГ-3*1.5 – трехжильный кабель с поперечным сечением 0.15 квадратных сантиметра, он применяется для соединения распределительных коробок с осветительными приборами и розетками;
• провод ВВГ-3*4 – трехжильный кабель с поперечным сечением 0.4 квадратных сантиметра, он нужен для подключения электроплиты.

Вернуться к содержанию

Типовые схемы

Теперь вы, наверняка, хотели бы увидеть пример разводки электрики в квартире, поэтому остановимся на данном пункте. По ряду причин существует два виды базисных разводок – для однокомнатной квартиры и для многокомнатной.

Разводка в двухкомнатной квартире

Проводку в однокомнатной квартире лучше разделять на две группы. В одну их которых входит потребители кухни и ванной, а во вторую жилая комната и прихожая. Такое разделение позволяет разделить нагрузку на две цепи, что означает высокую мощность каждой из них. Также при выходе из строя одной из цепей, вторая сможет функционировать дальше.

В квартирах двумя комнатами электрощит находится недалеко от двери, а проводка делится на несколько цепей по группам потребителей, для каждой группы необходим свой автомат. Аналогичная схема используется и для жилья с большим жилищем.

Вернуться к содержанию

Программы для проектирования разводки электрики в квартире

Visio. Данный графический редактор является одним из самых распространенных для создания чертежей проводки. Данная программа очень проста, даже начинающий электрик с легкостью с ней разберется. Преимущество – легкость в использовании, бесплатный доступ, русский язык недостаток – довольно узкие функциональные возможности.

Компас. Данное программное обеспечение является профессиональным инструментом для создания схем проводки. В базе данных программы находятся обозначения всех элементов электрической цепи, а также их названия.

Главным преимуществом является бесплатный доступ, поскольку программы такого класса, как правило, платные, также присутствует русскоязычный интерфейс, что делает программу довольно удобной.

Минусы – начинающий электрик вряд ли сможет нормально работать в редакторе.

Eagle. Этот графический редактор позволяет не только составлять однолинейные чертежи проводки, но и самостоятельно создать чертеж печатной платы. Процесс черчения происходит в ручном или автоматическом режиме.

На данный момент существуют две версии редактора – платная и бесплатная.

В принципе, функциональных возможностей бесплатной версии вполне хватит для создания схемы проводки, но если вы хотите полный набор возможностей, то лучше приобрести полную версию.

1-2-3. Данная программа является бесплатным графическим редактором, с помощью которого легко можно создать чертеж проводки квартиры. Благодаря русскоязычному интерфейсу, редактор довольно удобно использовать, также разработчики порадовали небольшим бонусом, в виде списка обозначений, который можно распечатать и наклеить в своем электрощите на соответствующие элементы.

Autocad. Этот знаменитый графический редактор не требует представления. Данная программа является самой распространенным инженерным софтом.

Существует огромное количество разных версий редактора, и для черчения схем проводки достаточно воспользоваться бесплатной версией.

Редактор имеет русскоязычный и интуитивно понятный интерфейс, что делает программу очень удобной для использования.

Эльф. Данная программа была разработана специально для тех, кто занимается проектами проводки. Софт позволяет создавать чертежи любой сложности, а также имеет базу данных, которая поможет подобрать необходимый элемент. Также редактор способен автоматически рассчитать силу тока в цепи и предложить автомат с соответствующим номиналом.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Электрическая схема щитка

От автора

Здравствуй Уважаемый читатель! Сегодня, тема дня на сайте Elesant.ru: Электрическая схема щитка. Надеюсь, она будет вам интересна.

Электрический щиток в квартире

Любая электрическая проводка в жилом помещении состоит из электрического ввода, электрощитка и групповой электрической сети, которая распределяет электропитание от щитка по всему помещению.

Но многие из вас могут сказать, что у них в квартире нет никакого щитка. Но это не совсем так.

Даже если у вас в квартире нет щитка, как такового, он просто расположен на этаже и является частью общего этажного распределительного щита (ЩЭ).

Если вы откроете этажный щиток, то увидите ряд автоматов защиты, отдельно сгруппированных и предназначенных для вашей квартиры.

Эта группа автоматов защиты для вашей квартиры отличается от отдельного квартирного щитка в проводке квартиры только отсутствием отдельного корпуса и местом расположения.

В остальном подвод питания, соединение автоматов и распределение электропитания по группам то же самое.

Электромонтаж квартирного щитка производится на основе электрической схемы. Если вы приобретаете щиток в сборе, то электрическая схема щитка должна прилагаться. Если вы предполагаете монтировать щиток самостоятельно, то нужно позаботиться чтобы схема щитка делалась вместе с электропроектом. А если вы имеете техническое образование можно сделать схему электрощита самостоятельно.

Как произвести расчет электрической сети жилого помещения читайте в отдельной статье : Расчет сечения кабеля, автоматов защиты. Здесь же я на примере, расскажу, как читать электрическую схему щитка, приведу несколько примеров и в конце статьи дам ссылку на скачивание 19 электрических схем щитков. Схемы можно скачать непосредственно с сайта без сторонних переадресаций бесплатно.

На электрической схеме ниже вы видите схему щитка. Схема щитка выполнена для трехпроводной электрической сети. Трехпроводная электрическая сеть делается для электропитания помещения при однофазном электрическом вводе.

В трехпроводной сети один провод выполняет роль фазы, второй – роль рабочего нулевого проводника, третий-провод заземления. На электрических схемах условно они обозначаются латинскими буквами. Фаза-L(line), рабочий ноль-N(neutral),провод заземления-PE.

Если вы посмотрите на электрическую схему щитка, вы увидите, что на вводе питание обозначено двумя проводами, PEN и L, а после шины подключения проводов становиться три(L;N;PE). Поясню, что это значит.

Это схема электропитания помещения по ,так называемой, схеме заземления TN-C-S. Это значит, что нулевой рабочий проводник (N) и провод заземления (PE) в подстанции объединены и подсоединены к глухозаземленной нейтрали питающего трансформатора. Разделяются они только в этажных распределительных щитах.

Для справки: Существуют схемы заземления TN-C, при которой нейтраль и земля объединены на всем протяжении цепи и схема заземления TN-S при которой нейтраль и земля полностью изолированы друг от друга. Но это тема отдельной статьи. (о системах заземления читайте статью: Система питания. Системы заземления)

Рассмотрим электрическую схему дальше.

Условные обозначения на электрической схеме щитка

На схеме я постарался подробно определить все условные обозначения элементов схемы щитка. Остается дать им пояснения.

Вводной автомат защиты. Устройство, предназначенное для защиты всей электросети от токов короткого замыкания, а также для общего принудительного отключения помещения от электропитания.

Электрический счетчик. Устройство для контроля расхода электроэнеогии. Значение расхода показывает в Киловатт в час (кВт/час). По показаниям электрического счетчика производится оплата за электричество. Электросчетчики могут быть электромеханические и электронные. Последние программируются.

Дифференциальный автомат защиты. Это электромеханическое устройство, объединяющее в себе автомат защиты от короткого замыкания и УЗО (устройство защитного отключения) для защиты человека от токов утечки.

Шины подсоединения проводов. Каждый электрический щит комплектуется как минимум двумя шинами. Одна для нулевых проводов, вторая для проводов заземления. В приведенном примере электрической схемы щита таких шин 4(N;N1;N3;N4)

В щите предусмотрены две отдельные функциональные группы (справа на схеме). Одна группа на два ответвления, вторая на три. Например, этот вариант подойдет для отдельных функциональных групп ванной и кухни. Или каких нибудь пристроек к дому.

Другие статьи раздела: Электромонтаж

Нормативные ссылки:

• ПУЭ(Правила Устройства Электроустановок) изд.7
• ГОСТ Р 51628-2000,Щиты распределительные
• ГОСТ 2.702-75,Правила выполнения электрических схем
• (Нормативные документы)

Схемы электрощитков(функциональные):

Электросхемы ЩИТКОВ КВАРТИРНЫХ(принципиальные),простые боксы

Щиты автоматического переключения питания (ЩАП)

Как легко собрать и установить электрощиток в квартире

В квартире современного человека работает огромное количество электроприборов, которые создают большую нагрузку на сеть.

Для обеспечения повышенной электробезопасности можно установить индивидуальный электрощиток в квартире или доме, это позволит раздельно управлять электроприборами.

Сделать это можно вполне самостоятельно, например, во время ремонта или после замены старой проводки.

Элементы электрощита

Обычный электрощиток для квартиры содержит не так много элементов, и собрать его может практически кто угодно. В состав электрощита входят:

• Вводной автоматический выключатель. Как правило, двойной, обесточивающий сразу два электрических кабеля – ноль и фазу. Мощность выбирается в зависимости от общей нагрузки потребления всех приборов в квартире.
• Устройство защитного отключения (УЗО), дифференцированное реле. Обесточивает электропроводку буквально за миллисекунды после регистрации утечек напряжения, например, при замыкании нулевого провода на землю. Это не обязательный элемент электрощитка, тем не менее, стоит приобрести его для обеспечения электробезопасности.
• Дополнительные автоматические выключатели. Контролируют электроприборы большой мощности, такие как бойлеры, электрические плиты, кондиционеры, стиральные машины, а также электрические цепи в отдельных комнатах. Номинал выбирается в зависимости от мощности потребителя.
• Нулевая и заземляющая шины. Представляют собой медные полосы на диэлектрической основе, используемые для безопасного контакта заземляющих и рабочих нулевых проводов. Могут быть открытого и закрытого типа, предотвращающего касания.
• Корпус электрощита. Необходим для размещения оборудования, изготавливается из термостойкого пластика или металла. Могут быть навесными или встраиваемыми.Навесные корпуса легко установить, но они не всегда хорошо вписываются в интерьер квартиры. Встраиваемые требуют больше подготовки для монтажа, включая строительные работы, зато они практически не заметны.
• DIN-рейка. Представляет собой металлическую пластину, предназначенную для установки автоматов при помощи специальных креплений. Крепится к корпусу электрощита.
• Соединительные провода. Сечение выбирается в зависимости от характеристик электрооборудования.

Требования к распределительным щиткам

Одной из основных целей установки распределительного щита в квартире является повышение уровня электробезопасности, поэтому нужно очень серьезно подойти к требованиям по его установке.

Электрический щит должен отвечать всем правилам ГОСТ 51778-2001 и ПУЭ

• К щитку должна прилагаться техническая документация, в которой описывается установленное оборудование, а именно количество приборов и их номинальный ток.
• Щиток должен иметь знак электрической безопасности с указанным напряжением.
• Материалы, из которых изготовлен щиток, должны быть негорючими. Покрытие щита не должно пропускать электрический ток. Как правило, это термостойкий пластик, либо металл с полимерным покрытием.
• Провода должны иметь маркировку, например с помощью бирок с обозначением подключенных приборов.
• Заземляющие и нулевые клеммные колодки должны иметь не больше одного провода на каждой клемме. При выборе колодок нужно рассчитывать на то, чтобы при подключении оставались свободные клеммы. Шины должны быть промаркированы по правилам ПУЭ.
• Электрощиток должен быть заземлен, это относится как корпусу, так и к его дверцам.
• Дверцы электрощитка должны предусматривать элементы для опломбирования.
• Следует обратить внимание на наличие технического паспорта с указанием сертификационных данных и характеристик.
• Для соединения автоматов между собой нужно использовать специальные шинопроводники «гребенка».

Следуя правилам, описанным в ПУЭ и ГОСТ, можно установить электрощит самостоятельно, для этого нужно разработать схему подключения.

Схема сборки и подключения

Для создания схемы электрического щита нужно определить тип системы электроснабжения в доме, разделить потребители электроэнергии на несколько групп, и на основании этих данных создать схему, используя ГОСТ 21.614 для графического обозначения всех элементов щита.

Тип системы электроснабжения может быть указан в щите на лестничной площадке, иначе это можно выяснить, обратившись в ЖЭК. Есть три типа системы, которые различаются способами электроснабжения и заземления: ТN-С, ТN-S, ТN-С-S.

ТN-С – старый тип энергоснабжения, проводка в квартире включает в себя двухжильный медный или алюминиевый кабель, кабель в щите совмещает ноль и землю.

ТN-S, ТN-С-S — это более современные системы снабжения, используют трёхжильный кабель для проводки в квартире и раздельный кабель для нуля и заземления в щите на этаже.

Затем следует разделить потребители электроэнергии на несколько групп.

Например, можно разбить по группам точки подключения розеток в каждом отдельном помещении, выключатели, крупные потребители электрического тока вроде кондиционера или бойлера.

Учитывая все эти характеристики, для каждой группы выбирается отдельный автомат.

После этого начинают рисовать схему электрощита. На ней указывают все элементы, используя графические обозначения по ГОСТ 21.614, а также все потребители тока, которые к ним подключены.

Схема сборки и подключения электрощита в квартире:

Используя схему подключения, можно начинать монтаж электрощитка.

Монтаж и установка своими руками

Сначала необходимо выбрать электрощиток. Для этого нужно определиться с типом щитка. Скрытые щитки рекомендуется устанавливать при скрытой проводке, при открытой проводке лучше установить навесной щиток.

Если в квартире нет специальной ниши для установки встроенного щитка, то ее придется сделать самостоятельно, что создает дополнительные трудности, зато такой щит будет хорошо замаскирован. Навесной распределительный щиток установить в квартире гораздо проще, все что для этого нужно – закрепить его несколькими саморезами, однако он не всегда хорошо смотрится в интерьере.

Следующий этап зависит от того, на сколько групп были разбиты все потребители электроэнергии на этапе разработки схемы щитка. От количества зон зависит количество применяемых автоматов, а также размер корпуса, куда они будут установлены.

Корпус следует выбирать с запасом по количеству устанавливаемых автоматов, это позволит сэкономить, если придется модернизировать систему электроснабжения. Перед монтажом щита необходимо выбрать его местоположение в квартире.

Щит должен находиться в легкодоступном месте на высоте 1.5-1.7 метров от уровня пола, таким образом, чтобы он не был загорожен мебелью или дверьми. Место для размещения щитка выбирается один раз, поэтому стоит ответственно подойти к его выбору.

Следует также учитывать, как будут размещены остальные предметы мебели и интерьера. Если устанавливается распредщит скрытого типа, то необходимо выбрать место, где может быть устроена ниша для него.

Следующие действия необходимо проводить только при отключенном энергоснабжении. Отключив электричество, следует завести кабель внутрь корпуса через кабельные вводы, предварительно убрав заглушки.

На этом установка электрощитка окончена, дальнейшая задача – установка и подключение автоматов.

Предлагаем вам посмотреть видео — рекомендации по монтажу встраиваемого шкафа для электрощитка и как правильно собрать электрощит в квартире своими руками от специалиста широкого профиля:

Монтаж электрощитка не является чем-то сложным, его вполне можно осуществить самостоятельно. Нужно только разбираться в его устройстве, соблюдать все требования ГОСТ и ПУЭ, а также правила электробезопасности. А после установки, проверить правильно ли работают все элементы.

Статьи по теме

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене.

Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу.

Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.

Правила разводки электропроводки

Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ).

Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования.

Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

• ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
• установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
• розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
• количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
• прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
• провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
• при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
• при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
• разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
• заземление и нулевые провода закрепляются к приборам болтовым соединением.

Проект и схема разводки электропроводки

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть.

Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения.

Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения.

Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности.

Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

• освещение кухни, коридора и жилых комнат;
• освещение туалета и ванной;
• электроснабжение розеток жилых комнат и коридора;
• электроснабжение розеток кухни;
• электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

• провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
• провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
• провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе.

В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток.

Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Монтаж электропроводки

В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку.

Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень.

Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки.

Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора.

В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки.

Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения.

В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены.

Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения.

Закончив штробление стен, начинаем монтаж.

Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО.

Их количество зависит от количества групп освещения.

Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения.

Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению.

Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком.

Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края.

Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5.

Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет.

Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем.

Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу.

При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.

Монтаж скрытой электропроводки

Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые.

Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик.

Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу.

Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник.

Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

https://tokzamer.ru/bez-rubriki/shema-elektricheskaya-principialnaya-shhita-raspredelitelnogo
https://orenburgelectro.ru/baza-znanij/kvartirnyj-shhitok-shema-sovety-elektrika.html
