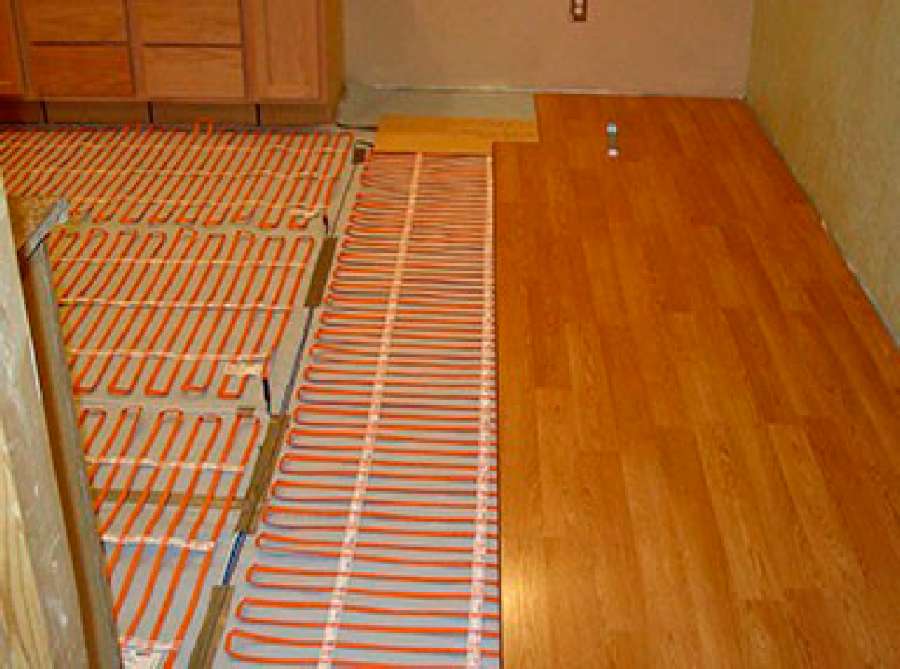

Ламинат под теплый пол электрический – два компонента одной схемы уюта

Бережная укладка покрытия на инфракрасную пленку

Совсем недавно мы выпустили материал, в котором подробно рассказали о том, как устраиваются теплые электрические полы под керамической плиткой. Мы поговорили обо всех видах греющих устройств, и определили, какие из них пригодны для таких целей, а какие – нет.

Решив не откладывать в долгий ящик, мы публикуем эту статью, где затронем вопрос, как подбирается и монтируется теплый пол электрический под ламинат, и попутно выясним, имеют ли сорта ламината какие-нибудь ограничения для применения на полах с подогревом.

  • Особенности ламината
    • Энергетическая ценность
  • Подбор электрического пола
    • Тепловые маты и кабельный обогрев
    • Инфракрасные полы
  • Подбор ламината
  • Все о монтаже инфракрасного теплого пола под ламинат
    • Строение инфракрасной пленки
    • Установка теплого пола
    • Полезные советы перед началом монтажа
    • Установка

Особенности ламината

Сегодня уже никого не удивить таким напольным покрытием, как ламинат. Однако мало кто знает его устройство и основные свойства.

Нередко встречаешь людей, и даже авторов в интернете, которые наивно полагают, что он прекрасно справляется с влажностью, так как имеет влагостойкое покрытие. Но это к слову, нас же интересуют его теплопроводящие свойства.

Энергетическая ценность

Теплые полы под ламинат электрические

Любые деревянные покрытия, к коим можно отнести и ламинат, считаются теплыми, то есть плохо проводящими тепловую энергию. Но это вовсе не означает, что смонтировав его у себя дома, вы автоматически получаете поверхность, по которой можно перемещаться босиком.

Да, он будет теплее линолеума и тем более плитки, но для полноценного контакта этого недостаточно. Именно поэтому под ним также обустраивают систему теплых полов.

  • Теплые полы – это дополнительная система отопления, применяемая как совместно с основным, так и самостоятельно, при достаточной энергоэффективности строения. Применение таких систем особенно актуально именно там, где подогревать полы снизу нечему, например, снизу находится неотапливаемый подвал или речь идет о балконе, где под перекрытием будет вообще улица.
  • Работающий теплый пол подразумевает эксплуатацию напольного покрытия в нестандартном режиме, и если плитка керамическая прекрасно нагреется и не почувствует изменившихся условий, то далеко не каждый ламинат без последствий перенесет это.
  • И дело тут не только в температурном расширении, которое может покоробить и вздуть ламинат, особенно при неправильной укладке. Отдельные сорта являются настолько хорошими теплоизоляторами, что попросту не будут пропускать тепло снизу, сильно снижая КПД электрического прибора.

Комната с уложенным ламинатом

  • С целью устранения данных проблем производителями были выпущены специальные модели ламинированных покрытий, которые способны переносить нагрев с минимальным расширением и при этом эффективно пропускать сквозь себя тепло к поверхности. Их структура более плотная.
  • Все изделия имеют маркировку рабочей температуры. Указанные в ней значения крайне не рекомендуется превышать, так как никто тогда не гарантирует качественного результата.

Символ, обозначающий возможность укладки покрытия на теплый пол

  • Также в технических характеристиках указывается коэффициент теплового сопротивления, из которого мы и сможем узнать, насколько эффективно будет пропускаться тепло. Например, согласно установленным в Европе нормам, значение этого показателя не должно превышать 0,15м2*К/Вт. Если оно будет выше, то тепло эффективно проходить не будет.

Совет! Если вами применяется электрический теплый пол под ламинат, который будет расположен под подложкой, например, кабельный или греющие маты, то к данному коэффициенту следует прибавлять сопротивление подложки, которая, как известно, также является прекрасным теплоизолятором.

Теплоизоляционная подложка из вспененного полиэтилена

Подбор электрического пола

После небольшого теоретического вступления, давайте понемногу погружаться в мир конкретики этого вопроса. Начнем с самих теплых полов, определив их основные особенности.

Тепловые маты и кабельный обогрев

Теплые полы электрические под ламинат

По сути, можно выделить всего лишь два типа теплых электрических полов. Первые являются резистивными системами, которые при прохождении через них тока, начинают греться, за счет достаточно высокого сопротивления проводника — выделенное тепло и нагревает все вокруг.

Вторые являются инфракрасными источниками тепла, которые излучают в пространство в соответствующем диапазоне, грея предметы вокруг, то есть отсутствует конвекционный эффект. Подробнее поговорим далее.

Несмотря на то, что кабельный тип и тепловые маты принято разделять из-за различающегося внешнего вида и основания, в их работу положен один и тот же принцип резистивности, описанный выше.

  • Главная особенность таких полов заключается в том, что они обязательно должны располагаться в слое стяжки достаточной толщины.
  • Сразу стоит заметить, что типы кабелей могут отличаться. Обычный резистивный проводник сильно боится перегрева, поэтому не допускает перекрещивания отдельных участков и наличие воздушных прослоек вокруг него (требования к качеству стяжки очень высоки). Саморегулирующийся кабель, лишен таких недостатков, так как способен в активном режиме менять свое сопротивление, реагируя на температуру, однако и для него слой бетона также необходим, хотя бы потому, что его фактуру нужно спрятать, выравнивая пол, плюс это помогает эффективнее распределять тепло.

Саморегулирующийся кабель

  • Не сложно понять, что, для того чтобы тепло добралось до поверхности ламината и стало передаваться в помещение, ему нужно преодолеть слой стяжки, затем слой подложки и собственно сам ламинат. Такая схема неизбежно ведет к большим энергопотерям и большим счетам за электроэнергию.

Маленький нюанс! Еще один немаловажный фактор при таком электрическом обогреве – это то, как устроено основание под ним. Если пол не утеплен, то есть в перекрытии отсутствует слой теплоизоляционного материала, то вы будете больше греть землю, вызывая эффект глобального потепления, нежели будете получать эффективный обогрев в доме.

Как понимаете, под ламинат, в отличие от плитки, такой пол подойдет не лучшим образом, но иногда деваться некуда, и надо что-то решать.

В таком случае стоит учесть следующие факторы, чтобы сделать обогрев максимально эффективным:

Такая ровная стяжка – мечта любого отделочника

  • Во-первых, стяжка должна быть максимально ровной в плоскости, и при наличии явных дефектов, возможно, следует задуматься о дополнительном выравнивании.
  • Во-вторых, сама система пола должна иметь надежные системы контроля и быть качественной, так как ей придется постоянно работать на мощностях близких к максимальным.

Использоваться должна самая тонкая подложка из возможных

  • Подложка выбирается самая тонкая из возможных, например, для вспененного полиэтилена это 3 мм, который в процессе эксплуатации сплющится минимум до 2-х. Если у вас в мозгу зародилась идея обойтись без нее вовсе, то сразу одумайтесь, так как подложка защищает покрытые от многих негативных факторов, например, влажности, и создает хороший шумоизоляционный слой.
  • Сам ламинат должен обладать коэффициентом теплового сопротивления не выше того, что мы указывали ранее.

Инфракрасные полы

Укладка инфракрасной пленки

Инфракрасные полы тоже делятся на два типа, один из которых (стержневой) в силу конструктивных особенностей также монтируется в стяжку, из-за чего нас мало интересует, а второй представлен в виде пленки, которая укладывается «насухо» непосредственно под слой напольного покрытия, поверх подложки.

На фото выше показано, как такой пол укладывается на вспененный, фольгированный пенофол, являющийся эффективным теплоотражателем. Все инфракрасное излучение и тепло от него будет направленно строго вверх.

Данное решение под ламинат считается самым эффективным и выгодным и неспроста:

  • Во-первых – цена самой пленки достаточно низкая, если сравнивать с прочими подобными системами.
  • Во-вторых – вы избавляете себя от необходимости обустройства слоя стяжки, что требует не только материальных затрат, но и временных, и трудовых.
  • И в третьих – за счет более эффективного распределения тепла, вам не придется тратить такого большого количества электроэнергии, как в предыдущем случае.

Помимо этих немалых плюсов можно отметить и следующие:

  • Схема устройства настолько проста, что смонтировать ее своими руками сможет любой человек, который понимает, что существует два токопроводящих провода, которые нельзя замыкать друг с другом.
  • В случае выхода из строя такого теплого пола, его можно заменить на новый с минимальными финансовыми потерями, не раскурочивая бетонную стяжку.
  • Инфракрасное тепло намного эффективнее распределяется в пространстве, нежели конвекционное, которое сосредотачивается под потолком.
  • Нагрев самой пленки не превышает 30-40 градусов Цельсия, что никак не сказывается на пожарной безопасности и целостности ламинированного покрытия.
  • Вы будете экономить до 30% электроэнергии при одинаковой теплоотдаче.

Разница в распространении тепла в помещении

  • Очень примечательно то, что тепло человек начинает чувствовать практически мгновенно, тогда как прочие модели будут долго и нудно разогревать сначала бетон вокруг себя, прежде чем доставить его к вашим ногам.
  • Срок службы даже недорогой системы может исчисляться десятилетиями.

Некоторые эксперты утверждают, что инфракрасное излучение полезно для здоровья, и способно помогать бороться с некоторыми заболеваниями. Однако вопрос достаточно спорный, и остается открытым по сей день, поэтому лезть в дебри не станем, и утверждать того, что точно не известно, не будем.

Подбор ламината

Выбор напольного покрытие сегодня занятие не из легких

Теперь давайте подробнее поговорим о моментах, которые важно учитывать при выборе ламината. Некоторые нюансы мы уже озвучили, но этого явно недостаточно, и тема требует большего раскрытия.

  • Естественно, инструкция к напольному покрытию должна содержать информацию о возможности его применения с теплыми полами. Тут же сразу указывается степень его экологической чистоты, свидетельствующая о наличии в составе вредных формальдегидов.

Совет! Экологическая чистота ламината обозначается кодировкой «Е». 1 и 2 – самые чистые материалы, в которых содержание вредных веществ минимальное. Помимо маркировки, лучшие представители этого рынка снабжают продукцию соответствующей документацией, которую можно испросить у продавца.

  • Оптимальный коэффициент теплового сопротивления должен быть от 0,05 до 0,1 м2*КВт, естественно, чем меньше, тем лучше.
  • Паспорт изделия будет содержать информацию, с какими системами теплых полов его допускается эксплуатировать. В частности это интересно для обладателей кабельных и водяных систем обогрева.

Водяной пол под ламинатом

Соблюдая рекомендации производителя и не гонясь в порыве экономии за каждой копейкой, вы обеспечите себе хороший качественный пол, которых прослужит вам верой и правдой долгое время.

Все о монтаже инфракрасного теплого пола под ламинат

Итак, мы с вами определили несомненного лидера среди теплых полов под ламинат – это инфракрасная пленка. Давайте подробнее узнаем, как он устроен, и как устанавливается.

Строение инфракрасной пленки

Пленки выпускаются разных габаритов для удобства укладки в различных помещениях

Структура пленки многослойна:

  • С двух сторон находятся тонкие слои прозрачной полиэстеровой пленки. Между ними с большой частотой располагаются полоски из карбоновой пасты, которые и являются источником возникновения соответствующего излучения.
  • По бокам пленки проходят две медные шины, соединенные с каждой полоской, которые подают питающее напряжение. По сути, перед нами схема с параллельным подключением проводников. Что это означает для простого обывателя? А то, что при выходе из строя любого нагревательного элемента, остальные останутся полностью работоспособными и схема продолжит функционировать.
  • В общем, если у вас случилось так, что инфракрасный пол перестал вырабатывать тепло, то в первую очередь проверяются цепи питания и системы управления, тогда как найти поломку и кабельного электрического теплого пола практически нереально.
  • Ширина пленки стандартизирована – 50 и 100 сантиметров, а вот длина может быть разной. Пленку можно кроить – на ее поверхности каждые 25,7 сантиметров указана линия разреза. Укорачивать пленку в других местах запрещается.

Инфракрасная пленка легко режется обычными ножницами

  • Что касается тепловой мощности, то она может составлять 150, 220 и достаточно редко 440 Вт на один квадратный метр. Этот параметр необходим в первую очередь для того, чтобы рассчитать нагрузку на сеть и подвести к терморегулятору провода соответствующего сечения. Под ламинат приобретают вариант в 150 Вт, мощности которого хватает для нагрева до 45 градусов. Большие значения могут стать губительными для напольного покрытия, поэтому не переусердствуйте.
  • Помимо пленки в комплект поставки такого теплого пола входят: термодатчик, позволяющий контролировать фактическую температуру нагрева, набор проводов для соединения отдельных участков схемы, клеммы для запитывания пленки и изоляция.
  • Попутно для подключения потребуется терморегуляционное устройство, размещаемое на стене как выключатель, для удобного к нему доступа.

Как все это собирается в одно целое, мы разберем в следующей главе.

Установка теплого пола

Процесс укладки ламината на теплый пол

Начинаем, как и водится с подготовки. Прежде всего, необходимо спланировать структуру всей цепи – не обязательно создавать чертежи, но разметить хотя бы по стенам и полу не помешает.

  • Определяем наиболее удобное место установки терморегулятора. Стоит помнить, что к этой точке будут сходиться все провода и будет выполнено подключение схемы.
  • Размотайте по полу пленку, ориентируясь на заводские места среза, чтобы понять, как она будет расположена на полу. Попутно сразу ставьте метки маркером, чтобы не изменить получаемые данные впоследствии.

Совет! Еще раз напоминаем, что раскрой пленки допускается только по намеченным производителем линиям.

  • Чем меньше у вас будет контактных соединений, тем лучше, поэтому ориентируйте пленку вдоль комнаты.
  • Не нужно располагать пленку под мебелью и прочими габаритными предметами.
  • Помните, что расстояние от других отопительных приборов должно составлять 25-30 сантиметров, во избежание перегрева.
  • Расстояние между соседними полосками пленки не должно быть меньше 5-ти сантиметров. Нахлесты, тем более, не допускаются. Таким же должно быть и расстояние до прилегающих стен.

Полезные советы перед началом монтажа

Контактное соединение инфракрасного пола

Несколько рекомендаций, чтобы не ошибиться при выборе пленки:

  • Сделайте визуальный осмотр пленки. На ней не должно быть никакого мусора, тогда как маркировка изделия должна быть четкой, легко читаемой. Наличие воздушных пузырьков недопустимо, а контакты должны иметь достаточное количество серебряной пасты. Если хоть одно из условий нарушено, то велика вероятность, что перед вами некачественный товар, который долго не прослужит.
  • Обязательно рассчитайте мощность всей системы в пике, чтобы точно подобрать силовые провода, иначе возможен нагрев, что крайне нежелательно. Подобрать мощность провода помогут сводные таблицы. Коих в интернете очень много.

Таблица подбора провода по мощности

  • Перед установкой обязательно при помощи мультиметра проверьте сопротивление пленки – максимально доступные отклонения от паспортных значений составляют 7-10%.

Установка

Итак, как уже говорилось, под ламинат нам потребуется ровное основание, чтобы не только равномерно передавалось тепло, но и сам пол лежал в одной плоскости, не появлялось трещин на стыках, и не было скрипов.

Чистота – залог долгой службы инфракрасной пленки

  • Работа начинается с уборки в комнате. Используйте для этого щетку, а еще лучше – пылесос. На поверхности не должно остаться ни одного даже маленького камушка, который при хождении по полу может повредить пленку.

Подложка фольгированная

  • Далее происходит укладка подложки. В качестве этого материала лучше всего использовать фольгированный пенофол, который будет дополнительно отражать тепло вверх. Слой фольги обязательно должен быть сверху. Все стыки обязательно проклеиваются металлизированным скотчем.
  • Толщина подложки должна составлять 2-3 миллиметра, чтобы мы имели возможность сделать в ней прорези под провода, датчик и клеммы.

При резке нужно быть аккуратным

  • Отрезаем пленку согласно намеченным размерам. Если случилось так, что при этом пострадала какая-то из токопроводящих перемычек, то поврежденный участок тут же отбраковывается и удаляется.

Изоляция шины

  • Те места на торцах пленки, к которым не будут подходить соединения, изолируются при помощи специальной клейкой ленты.
  • Пленка расстилается по поверхности пола медной полоской книзу. Фиксируется она к подложке за счет самого обычного скотча.

Контактное соединение

  • Выполняется соединение медных шин с клеммами, входящими в комплект. Для этого заведите один конец клеммы в технологический кармашек над шиной – второй при этом остается снаружи. Далее при помощи плоскогубцев концы плотно прижимаются друг другу, тем самым, обеспечивая надежный контакт.
  • Затем выполняется разводка проводов, согласно разработанной ранее схеме.

Схема подключения инфракрасной пленки

  • Сама же схема подключения предельно проста. На стене располагается терморегулятор, которому подходят 6 проводов. Два их них питание в 220В от общественной сети, два – для датчика температуры и два под запитывание самой пленки. На обороте каждого терморегулятора имеется соответствующая разметка, которая не позволит вам запутаться.

Простейший терморегулятор

  • Далее укладывается термодатчик, который должен располагаться точно под пленкой, между нагревательными элементами. Крепится он к пленке при помощи битумной изоляции, входящей в комплект.

Датчик температуры

  • Провода подводятся к ранее установленным клеммам, скручиваются их жилы, вставляются внутрь и зажимаются плоскогубцами.
  • Затем клеммы тщательно изолируются с двух сторон при помощи той же битумной клейкой ленты.
  • Под все объемные элементы, в подложке делаются прорези, чтобы они не мешали во время хождения по ламинату.

Универсальный клеммник

  • Провода от всех пленок при помощи клеммников соединяются с терморегулятором – такой подход хорош, когда элементы подключаются параллельно. При последовательном соединении у вас будет всего два провода, а все остальные элементы будут запитываться по цепочке.

Совет! Для большей безопасности рекомендуется выполнять подключение теплого пола через отдельное УЗО, но в реалиях наших квартир такая схема практически не используется.

Внимательно осмотрите все соединения и проверьте качество изоляции. Если все в порядке, то можно произвести тестовый запуск системы, буквально на несколько минут. Выставляем среднюю мощность и проверяем каждый отдельный кусок пленки. При последовательном следовании инструкции все должно быть в порядке.

В завершении, перед укладкой напольного покрытия, поверх кладется слой гидроизоляции. Это важно сделать там, где велика вероятность затопления (кухня). В качестве изоляции используйте обычную плотную пленку из полиэтилена. При этом не забывайте про нахлест в сантиметров 10-15 и проклеивание стыков скотчем.

Далее выполняется укладка ламината. Нас этот процесс интересует несильно, так что тех, кто не умеет этого делать, отправляем к профильным ресурсам и всевозможным видео, коих в интернете не счесть.

Теплый пол готов к вашим услугам

Поздравляем! Электрические теплые полы под ламинат теоретически смонтированы и готовы к работе. Как видите, ничего сложного здесь нет, зато теперь какой-нибудь карапуз сможет ползать по полу без риска простудиться. Всего хорошего, всегда подходите к работам со знанием дела!

Ламинат на теплый пол из водяного отопления: выбор класса ламината, стоимость, подробная инструкция для монтажа

Технология устройства водяных теплых полов появилась относительно недавно, но уже завоевала сердца многих жителей частных домов и квартир. Среди всех разновидностей теплых полов, водяной занимает не последнее место в плане экономичности эксплуатации. С этим и связана его популярность. Вопрос заключается в том, какое финишное напольное покрытие можно использовать и как правильно подобать ламинат на теплый пол из водяного отопления, ведь материал этот противоречивый и даже капризный, когда речь заходит о влаге и температурных перепадах. Поэтому важно приобрести ламинат с необходимым набором эксплуатационных характеристик, чтобы покрытие прослужило много лет и не утратило своей привлекательности.

Ламинат на теплый пол из водяного отопления

Ламинат на теплый пол из водяного отопления

Устройство теплого водяного пола

Прежде чем перейти к рассмотрению разновидностей ламината, следует разобраться, что представляет собой теплый водяной пол. В качестве теплоносителя используется вода.

В состав системы «теплый водяной пол» входят:

  1. Трубопровод.
  2. Насосно-смесительный модуль.
  3. Коллектор.
  4. Трубы (металлопластик, сшитый полиэтилен).

Основные элементы водяного теплого пола

Основные элементы водяного теплого пола

Достоинства и недостатки теплого пола

Можно выделить следующие положительные качества теплого пола:

  1. Универсальность системы в отношении выбора материала финишного покрытия (линолеум, плитка, ламинат, ковролин и пр.).
  2. Для монтажа системы не потребуются серьезные финансовые вложения.
  3. Теплый пол может быть автономным, не зависящим от перебоев с электроэнергией, или подключенным к существующей отопительной системе – котлу или центральному отоплению.
  4. Результатом выбора теплого пола становится отказ от штатных отопительных приборов, что позволяет сэкономить жилое пространство и сделать его более привлекательным.
  5. Повышается энергоэффективность жилого дома – экономия тепловой энергии составляет до 30 %.

Теплый пол оценят все члены семьи

Теплый пол оценят все члены семьи

Из недостатков можно отметить следующее:

  1. Редко, когда установку такой разновидности теплого пола можно реализовать в квартире. Чаще водяную систему используют в частных домах.
  2. Регулировать интенсивность нагрева теплоносителя при подключении его к центральной системе отопления невозможно. В автономном режиме регулировка нагрева ограничена.
  3. Возможно затопление при позднем обнаружении повреждения трубопровода.

Разновидности водяных теплых полов по типу монтажа

Существует два способа устройства водяного теплого пола: по бетонной и по настильной технологии.

Таблица 1. Способы устройства водяного пола

Бетонная технологияНастильная технология
Монтаж труб с теплоносителем осуществляется под монолитную стяжку из бетона. Эта технология занимает много времени и сил, связана с проведением «грязных, мокрых» работ. Главный недостаток заключается в том, что укладка финишного покрытия возможна только после полного высыхания стяжки, а это до 28 дней.Благодаря применению готовых материалов, монтаж такого пола происходит в короткие сроки, он не связан с образованием загрязнений и не требует выжидать длительный срок перед монтажом чистового покрытия. Недостатком считается стоимость, которая выше, чем при работе с бетонной стяжкой. Эта технология может быть реечной, модульной и полистирольной.

Рассчитать теплый водяной пол поможет одна из наших статей. В ней найдете специальный калькулятор, примеры расчета и инструкцию.

Где целесообразно укладывать водяной теплый пол

Теплый водяной пол чаще используют в частных домах, нежели в квартирах. Связано это с тем, что действующее законодательство нашей страны запрещает жильцам самовольно вносить изменения в центральную отопительную систему многоквартирного дома.

Изменения в систему обогрева квартиры, согласно СНиП, могут быть внесены только на основании получения официального согласования представителей Теплосети и ЖКХ и, как показывает практика, возможно это только при условии, что проектом предусматривается организация автономного отопления квартиры.

В случае затопления соседей снизу, можно понести серьезные материальные затраты на возмещение ущерба, восстановления нарушенной системы отопления и оплату штрафов

В случае затопления соседей снизу, можно понести серьезные материальные затраты на возмещение ущерба, восстановления нарушенной системы отопления и оплату штрафов

Препятствия для установки пола в частном жилом доме нет, за исключением того, что в небольших помещениях проблематично расположить трубы должным образом.

Ламинат – краткий обзор материала

Чтобы понимать, можно ли использовать ламинат при устройстве системы водяного теплого пола, необходимо иметь представление о строении и свойствах этого материала.

В современных интерьерах ламинат популярен из-за своей главной особенности – реалистичной имитации природного рисунка, оттенка и фактуры натуральной древесины

В современных интерьерах ламинат популярен из-за своей главной особенности – реалистичной имитации природного рисунка, оттенка и фактуры натуральной древесины

Условно строение ламината разделяется на четыре слоя: лицевой защитный, декоративный, несущий (сердцевину) и стабилизирующий. Рассмотрим их подробнее:

  1. Самый верхний слой ламината, защитный, представляет собой прозрачное полимерное высокопрочное и износостойкое покрытие на основе меламиновой смолы и мелких частиц корунда (кристаллического оксида алюминия). Толщину этого слоя определяет класс ламината, чем он выше, тем толще защитный слой.
  2. Для формирования внешнего вида напольного покрытия используется декоративный слой из специальной бумаги, с нанесенным на ее поверхность методом ротационной печати необходимого рисунка. Ламинат может имитировать не только древесину, но и керамику, натуральный камень, другие природные материалы или вовсе иметь абстрактное изображение на своей поверхности.

Ламинат с декоративными вставками

Ламинат с декоративными вставками

Строение ламинатной доски

Строение ламинатной доски

Важно! Основные требования, которым должен соответствовать несущий слой ламината – это влагостойкость, сохранение геометрии в условиях температурных перепадов, высокая жесткость и прочность.

На что обратить внимание при выборе ламината для водяного теплого пола

Этот вопрос вполне закономерен и связан с особенностями материала.

Наиболее частые опасения связаны с возможностью деформации покрытия под воздействием температурных перепадов. Поэтому выбирать необходимо ламинат с высоким уровнем устойчивости к влаге, механическим и истирающим нагрузкам.

Какое покрытие максимально подходит для теплых водяных полов? Ответ ищите здесь.

Пример деформации напольного покрытия

Пример деформации напольного покрытия

Многие современные производители выпускают материал, предполагающий его использование в системе «теплый водяной пол». О термо- и влагостойкости материала говорят особые значки на информационном листке, который прикладывается к изделиям.

Пиктограммы для ламината

Пиктограммы для ламината

Одно из важнейших условий использования ламината в системе «теплый пол» – это его экологичность и безопасность для человека и окружающей среды. При повышении температуры покрытия во время эксплуатации отопительной системы с поверхности ламината не должны выделяться вредные, токсичные, опасные для человеческого здоровья вещества. Допускается испарение минимального количества токсинов, которые не способны нанести вред организму. Выбрать подходящий материал помогут пиктограммы на информационном листке, который приложен к каждой упаковке изделий.

Таблица 2. Пиктограммы для ламината

Пиктограмма (Выделение вредных веществ)Значение (класс)
При производстве изделий с такой маркировкой формальдегид не применялся, поэтому класс HCHO им не присвоен.
Формальдегид (HCHO), используемый как связующее вещество при изготовлении древесных композитных материалов, выделяется непрерывно в объеме, не превышающем значение от 3.5 мг/м 2 ч до 5 мг/м 2 ч в течение 3-х дней после изготовления.
Формальдегид (HCHO) выделяется непрерывно в объеме, не превышающем значение 3.5 – 8 мг/м 2 ч или 5 – 12 мг/м 2 ч в течение 3-х дней после изготовления.
Отсутствие пентахлорфенола (ПХВ антисептик) составе изделий.

Для использования в жилых помещениях рекомендуется выбирать изделия с нулевым или минимальным классом испарения вредных веществ.

Важно! Производители, выпускающие напольные покрытия для системы «теплый пол» указывают значение температуры, на которую рассчитан ламинат. Обычно она составляет от 27 до 29 градусов. Это оптимальное значение, при котором покрытие в условиях корректной эксплуатации в течение долгих лет не утратит своей целостности и других характеристик. Учитывая то, что комфортной температурой для напольного покрытия является значение, не превышающее 26–27 градусов, этот параметр вполне оправдан.

Преимущество системы отопления «теплый пол»

Преимущество системы отопления «теплый пол»

Важный критерий – тепловое сопротивление покрытия пола

Важным параметром, влияющим на эффективность системы водяного пола, является показатель теплового сопротивления, расположенного над ней покрытия пола. Согласно установленным Европейским стандартам оно должно составлять не более 0,15 м²×°K/Вт.

Бетонная стяжка, в которую чаще всего заключены контуры водяной тепловой системы, довольно активно аккумулирует полученное тепло. Однако важно обеспечить условия для выхода этого тепла в помещение.

Правильно произведенные расчеты и выбранный на их основе материал станут залогом качественного напольного покрытия

Правильно произведенные расчеты и выбранный на их основе материал станут залогом качественного напольного покрытия

Значение теплового сопротивления для ламината, который подлежит использованию в системе водяного пола, в среднем составляет от 0,005 до 0,10 м²×°K/Вт. На величину этого параметра влияет толщина и структурная плотность материала изделия. Но стоит учитывать, что при укладке водяного пола в расчет берется суммарный показатель теплового сопротивления всех слоев покрытия – бетонной стяжки, в которую вмурован контур теплого пола, ламината и подложки, которая обязательно используется при его укладке. В норме этот показатель не должен превышать 0,15 м²×°K/Вт.

Важно! При использовании напольного покрытия, чей суммарный показатель превышает допустимое значение в 0,15 м²×°K/Вт, нижние слои ламинированного покрытия перегреваются, в результате чего начинает активно выделяться формальдегид и возникает риск деформации поверхности. В итоге прогреваться будет основание пола, а не помещение.

Тип соединения

Прочность напольного покрытия из ламината во многом зависит от выбранного типа замкового соединения.

Таблица 3. Тип замкового соединения

Оба вида замков подлежат повторной сборке/разборке, но как показывает практика замок типа «Lock» в процессе может быть поврежден.

Ламинат с «Click» замком может лежать на поверхности с перепадом до 3 мм на 1 погонный метр. Ламинат с «Lock» замком более требователен к ровности основания.

Важно! Часто для более прочного соединения ламелей друг с другом используют клеевые составы, но в случае монтажа напольного покрытия на систему водяного теплого пола от использования клея лучше отказаться, так как клей в процессе нагревания разойдется, а напольное покрытие деформируется.

По мнению специалистов при монтаже пола с водным теплоносителем лучше подходит напольное покрытие из ламината с замковым соединением типа «Click» из-за их надежности и устойчивости к деформациям при температурных перепадах.

Процесс укладки ламината с замком типа «Click»

Процесс укладки ламината с замком типа «Click»

Цены на ламинат «Таркетт»

Выбор класса ламината в зависимости от помещения

Одним из важнейших параметров, который учитывается при выборе ламината, является его принадлежность к тому или иному классу истираемости. Более надежными и долговечными покрытиями для системы теплого водяного пола являются те, что изготовлены из ламината 32 класса. При выборе типа покрытия учитывают уровень нагрузки, характерный для помещения, в котором он будет уложен.

Таблица 3. Бытовой ламинат

КлассУровень воздействияВ каких помещениях используется
Нагрузки легкой и умеренной интенсивности.Низкая проходимость – спальня, кабинет, балкон, кладовая.
Нагрузки общей и средней интенсивности.Средняя проходимость – кухня, гостиная, детская, холл.
Нагрузки общей интенсивности.Средняя проходимость – кухня, гостиная, детская, холл, столовая, коридор.
Нагрузки повышенной интенсивности.Высокая проходимость – кухня, прихожая.

Таблица 4. Коммерческий ламинат

КлассУровень воздействияВ каких помещениях используется
Нагрузки умеренной интенсивности.Низкая проходимость – номер отеля, спальня, конференц-зал, небольшой офис, домашний кабинет, комната отдыха.
Нагрузки общей интенсивности.Средняя проходимость – учебный класс, гостиница, небольшой офис, приемная, бутик.
Нагрузки высокой интенсивности.Высокая проходимость – магазины, рестораны, кафе, бары, спортзалы, приемные, лечебные учреждения.
Нагрузки повышенной интенсивности.Повышенная проходимость – многофункциональный зал, зал ожидания.

Изначально разделение ламината на классы бытового и коммерческого типа происходило в связи с уровнем выделения формальдегида, поэтому для жилых помещений предназначался бытовой ламинат, а для общественных с краткосрочным пребыванием людей – коммерческий. При этом последний вид ламината обладает более серьезной устойчивостью к истирающим нагрузкам. Современные производители предлагают ламинат 32 класса без содержания формальдегида или с допустимым его количеством в рамках Е0 – Е1, что позволяет использовать его в жилых помещениях. Именно этот материал чаще всего используется при ремонте квартир и частных домов. В свете установки системы водяного теплого пола ламинат 32 класса допустимо использовать, если он соответствующую маркировку и класс эмиссии не выше Е1.

Кухня

Это специфическое помещение в доме, подверженное особым нагрузкам в виде температурных перепадов, повышенной влажности, различного рода загрязнений и возможных механических воздействий на покрытие при падении острых или тяжелых предметов. Помимо этого, на кухне часто единовременно присутствуют все члены семьи и, иногда, гости. На покрытие оказывается давление от мебели обеденной группы.

В связи с этим, ламинат на кухне должен быть прочным, устойчивым к механическим, истирающим нагрузкам и воздействию влаги, так как его поверхность требует частого и тщательного ухода. Класс подходящего ламината – 32, 33 с соответствующей теплопроводностью и маркировкой, позволяющей применять его в системе водяного теплого пола.

Ламинат на кухне подвержен особенно сильным нагрузкам

Ламинат на кухне подвержен особенно сильным нагрузкам

Прихожая

Помещение прихожей является проходной зоной, именно она связывает жилые помещения с улицей, откуда на ее территорию попадаю всякого рода загрязнения и влага. Помимо этого покрытие в прихожей должно выдерживать воздействие грязной, влажной обуви и острых каблуков. Необходимость высокой устойчивости влаги такого покрытия очевидно – в плохую погоду пол в прихожей моют по нескольку раз в день. Для этого помещения рекомендован ламинат 32, 33 класса.

Прихожая – зона повышенной нагрузки напольного покрытия

Прихожая – зона повышенной нагрузки напольного покрытия

Гостиная

Гостиная – это комната общего назначения, в которой собираются все члены семьи. Но так как поверхность пола не подвергается воздействию влаги и уличной обуви, то использовать можно ламинат класса 22.

Ламинат в гостиной

Ламинат в гостиной

Спальня

В спальне проходимость минимальная. Ламинат в этом помещении должен обладать звукоизоляционными, антистатическими свойствами, минимальной концентрацией или отсутствием в составе эмиссии формальдегида. Можно использовать ламинат класса 21, 22. Внимание следует уделить качеству лицевого слоя и наличию комфортных тактильных ощущений, ведь в спальне чаще всего по полу ходят босиком.

Ламинат в спальне

Ламинат в спальне

Санузел и балкон

Эти два помещения, как ни какие другие нуждаются в комфортном, теплом покрытии пола и устройство водяной системы отопления становится настоящим выходом из ситуации. Но важно помнить, что при использовании ламината в системе теплого пола в этих помещениях нельзя допускать его перегрева. Для обработки стыков используют герметик. Еще одно важное качество, которым должен обладать ламинат в ванной, как и на кухне – это противоскользящей поверхностью. Класс ламината, как для совмещенного санузла, так и для отдельных ванны и туалета выбирают 32 класса.

Ламинат в ванной

Ламинат в ванной

Вам может понадобиться информация о правильной стыковке ламината между комнатами. Пошаговую инструкцию найдете в специальной статье.

Средняя стоимость ламината для теплого пола

Таблица 5. Средняя стоимость ламината для теплого водяного пола по состоянию на апрель 2018 года

ИллюстрацияКлассНаименованиеСредняя стоимость 1м 2 (по состоянию на апрель 2018 года), рублей
33Paul Mayer Family PM-12 Балтийский дуб670
32Quick Step Eligna U-3459 Дуб теплый серый780
32Quick Step U3458 Дуб теплый натуральный920
33Epi Alsafloor Osmoze O140 Дуб Конго990
34Westerhof Maestro Super Step A24010 Дуб Херенталс980

Чтобы рассчитать количество ламината на комнату, воспользуйтесь специальным калькулятором. Его найдете в нашей статье.

Выбираем подложку

Еще один важный параметр, который влияет на качество ламинированного напольного покрытия над теплым водяным полом, заключается в правильном выборе подложки. Назначение ее состоит в том, чтобы выровнять небольшие перепады основания, в результате формирования новой стяжки, на которое будет уложен ламинат. Помимо этого, подложка улучшает звукоизоляционные характеристики напольного покрытия и является дополнительной теплоизоляцией.

Напольная плита «Isoplaat» (Изоплат)

Напольная плита «Isoplaat» (Изоплат)

Подложка, уложенная поверх бетонной стяжки, предотвращает трение ламината с основой из бетона, исключая появление посторонних, неприятных звуков. Важным критерием является ее способность сохранять теплопроводность напольного покрытия на необходимом уровне, не снижая его, поэтому значительную роль играет небольшая толщина выбранного материала – от 1,5 до 2 мм.

Сейчас в свете популярности заботы о своем здоровье и внимания к экологической обстановке в квартире особой популярностью пользуется хвойная подложка под ламинат. Подробно о ней расскажем в нашей статье.

Строительные магазины готовы предложить этот материал в большом ассортименте. Некоторые производители ламината предлагают определенный подходящий тип подложки для своих изделий.

С учетом того, что под ламинатом будет проходить система водяного отопления, далеко не каждая подложка может быть использована

С учетом того, что под ламинатом будет проходить система водяного отопления, далеко не каждая подложка может быть использована

Некоторые производители предлагают покрытия с перфорацией (мелкими отверстиями), значительно понижающей значение термического сопротивления материала, сохраняя его эластичность.

Подложка с перфорацией

Подложка с перфорацией

Коэффициент теплопроводности подложки должен быть как можно выше, тогда она будет лучше пропускать тепло, не задерживая. Этот материал должен обладать следующими качествами:

  1. Устойчивостью к «рабочей» температуре системы «теплый пол».
  2. Экологичностью и отсутствием токсинов, которые могли выделяться при нагреве.
  3. Паропроницаемостью.

Чаще всего в условиях монтажа системы водяного теплого пола в качестве подложки используют материал из пробки или вспененного полиэтилена.

Таблица 6. Варианты подложки

Вспененный полиэтилен

Пробка

Подложка «Arbiton Floor Thermo»

Подложка «Arbiton Floor Thermo»

Рулонный вспененный полистирол с алюминиевым фольгированным слоем

Рулонный вспененный полистирол с алюминиевым фольгированным слоем

Выбираем трубы для системы теплого водяного пола

Качество отопительной системы определяют используемые в ней элементы с соответствующими характеристиками. Выбрав правильный материал труб при устройстве водяного пола, можно обеспечить необходимый уровень комфорта и забыть о дорогостоящем обслуживании системы.

Мягкие трубы для водяного пола

Мягкие трубы для водяного пола

Рекомендации по выбору качественного материала

Монтаж системы теплого пола – это не тот случай, когда можно сэкономить, используя скрепленные между собой остатки и обрезки труб. Только новые, качественные материалы могут снизить стоимость монтажа и последующей эксплуатации пола.

Чтобы правильно выбрать трубы, необходимо учесть следующее:

  1. Убедиться, что приобретаемый материал имеет соответствующее назначение.
  2. Труба должна иметь как можно меньше мест стыковок – это сведет к минимуму возможность образования течи.
  3. Значение имеет материал изготовления трубы и ее диаметр.
  4. Желательно приобретать изделия проверенных временем и зарекомендовавших себя производителей. Такой материал может стоить дороже, но он гарантирует качество и долговечность системы.
  5. Стоит обратить внимание на качество сопутствующих крепежных и других изделий, которые участвуют в создании системы теплого пола.

Полиэтиленовые трубы

К отопительному контуру предъявляются специфические требования, связанные с особыми условиями его эксплуатации. Важно правильно подобрать трубы по геометрическим параметрам и материалу изготовления

Геометрические параметры труб

Диаметр труб для установки системы теплого водяного пола составляет 20 или 16 мм. Иногда поперечный размер достигает 25 мм. Выбирая геометрический параметр трубы, необходимо учитывать общую протяженность системы. Транспортировка теплоносителя по контуру может быть нарушена из-за ограниченных возможностей циркуляционного насоса, когда общая протяженность пола превышает рекомендованное значение и образуется эффект «запертой петли».

Предельная длина контура для трубы диаметром 16 мм составляет 70 метров, для трубы диаметром 20 – 90 метров, 25 мм – 120 м.

Диаметр трубы подбирается в зависимости от допустимых значений протяженности контура

Диаметр трубы подбирается в зависимости от допустимых значений протяженности контура

Материал труб

Заливка контура жидким бетоном и использование теплоносителя, способного вызвать коррозию внутренней части труб, существенно сужает круг рекомендованных к использованию в системе водяного теплого пола материалов. Наиболее подходящими в таких условиях являются: полипропилен, медь, нержавеющая сталь, сшитый полиэтилен и металлопластик.

Таблица 7. Наиболее популярный материал для труб

Трубы из полипропилена

Трубы из полипропилена

Трубы из нержавеющей стали

Трубы из нержавеющей стали

Трубы из сшитого полиэтилена

Трубы из сшитого полиэтилена

Медные трубы

Металлопластиковые трубы

Монтаж водяного теплого пола с последующей укладкой ламината

Существует несколько способов монтажа водяного теплого пола. Рассмотрим некоторые из них.

Таблица 8. Монтаж пола при помощи плит теплоизоляции (перед заливкой бетонной стяжки)

ИзображениеОписание
Перед тем, как установить коллекторный шкаф, на стену необходимо нанести разметку при помощи лазерного уровня
Выштрабливают нишу необходимой глубины
Устанавливают шкаф
На полу укладывают плиты из пенополистирола, пластиковое верхнее покрытие которых выполняет функцию направляющей для фиксации трубы
Вдоль стен помещения укладывают демпферную ленту
Затем производят укладку трубы из сшитого полиэтилена с шагом 15 см
На следующем этапе происходит установка распределительного коллектора, к которому будут подключены трубы теплого пола
Подключение коллектора осуществляется с помощью магистрали, проложенной из помещения котельной
В помещении котельной подключение магистрали осуществляется к насосно-смесительному модулю
Для автоматического поддержания заданной температуры в трубе необходимо подключить температурный датчик
Когда монтаж труб завершен, их наполняют водой и удаляют воздух
Чтобы все контуры прогревались равномерно, необходимо отрегулировать проток

Таблица 9. Монтаж по утеплителю (перед заливкой бетонной стяжки)

ИллюстрацияОписание
Сначала на пол укладывают утеплитель
К плите перекрытия утеплитель фиксируют с помощью строительных крепежных элементов (грибов)
На утеплитель фиксируют металлическую сетку
По периметру помещения, для компенсации расширения бетонной стяжки, устанавливают демпферную ленту из вспененного полиэтилена толщиной 10 мм Ее высота должна превышать высоту стяжки
Быстро зафиксировать материал к стене можно при помощи строительного степлера
Далее приступают к разводке труб теплого пола Чтобы 500-метровую бухту было легче раскатывать изнутри, снаружи ее обматывают пленкой
Трубы фиксируют на расстоянии между друг другом в 15 см к ранее уложенной металлической сетке
Такой способ разводки труб водяного теплого пола называется «Улитка», он обеспечивает равномерный прогрев пола
При заливке бетонной стяжки и в течение суток после, трубы должны находиться под давлением с холодной водой для эффективного выявления неисправностей. Использовать по назначению теплый пол можно будет не ранее, чем через 28 дней, когда стяжка полностью просохнет

Таблица 10. Заливка бетонной стяжки

ИллюстрацияОписание
Для создания ровной стяжки пола потребуется использование обычных металлических маяков высотой 10 мм. Важно, чтобы высота стяжки над верхней точкой поверхности трубы составляла не меньше 30 мм, чтобы пол прогревался равномерно Под маяки через каждые 50 см можно подложить на цементно-песчаный раствор обрезки тротуарной плитки из бетона – ее плоская поверхность позволит легко выровнять маяки по высоте
Металлический маяк укладывают поверх плитки и фиксируют с помощью самореза
Чтобы маяки были установлены идеально в горизонтальной плоскости, работу контролируют с помощью строительного уровня
Выставляют второй и третий ряд маяков
Через день, когда раствор под маяками схватится, можно будет заливать бетонную стяжку

Таблица 11. Укладка теплого водяного пола «сухим» настильным способом

ИллюстрацияОписание
По периметру помещения фиксируют демпферную ленту. Ее мягкий слой компенсирует тепловое расширение верхних слоев конструкции пола
Затем укладывают плиты теплоизоляции двойной плотности, сделанные из двух слоев пенопласта – очень плотного сверху и мягкого снизу
Плиты теплоизоляции соединяются друг с другом внахлест по технологии герметичной стыковки краев Высокая механическая прочность плит теплоизоляции позволяет ходить по ним при монтаже системы отопления
Уложенные по всей площади, плиты образуют сплошной слой теплоизоляции
Основным элементом легкой конструкции водяного пола являются теплораспределительные пластины Большие пластины длиной 1200 мм и шириной 190 мм Маленькие пластины имеют длину 1 метр и ширину 120 мм
На пластинах есть насечки, позволяющие делить их руками на части меньшей длины без использования инструментов
Теплораспределительные пластины надежно фиксируются на поверхности плит теплоизоляции
Внутренний контур укладывается с шагом 200, занимая 90 % всей площади пола Способ укладки – «Змейка»
Малые пластины уложены на подаче от коллектора по периметру наружных стен помещения
Пластиковые трубы диаметром 16 мм раскатывают и вставляют в пазы теплораспределительных пластин Укладку трубы начинают от подающего коллектора Самую горячую трубу ведут от него сперва по периметру вдоль наружных стен помещения, используя малые пластины и шаг укладки 150
Внутри помещения трубы укладывают «змейкой», используя большие пластины и шаг укладки 200
Труба ложится ровно, так как верхний слой плит теплоизоляции и качественный стальной замок пластины хорошо держат ее в плоскости пола
Затем укладывают гидроизоляционную пленку
Сверху укладывают гипсоволоконные листы, формируя основание под финишный отделочный слой

Процесс укладки ламината сверху системы водяного теплого пола принципиально ничем не отличается от укладки на другое основание, разве что правильным выбором самого ламината и подложки. Сам процесс укладки мы опустим, но дадим несколько полезных советов.

Какие инструменты могут понадобится при укладке ламината? Об этом расскажем тут.

Таблица 12. Полезные советы по укладке ламината

ИллюстрацияОписание
Существенно облегчить и ускорить процесс укладки ламината позволят современные изделия с пластиковой защелкой на замке.
Для надежной фиксации ламината используют резиновый молоток и обрезок другой доски. Стучать непосредственно по замку ламината молотком нежелательно.
Необходимо оставлять по периметру помещения между стеной и ламинатом деформационный шов в 10 мм, так как ламинат подвержен сезонному расширению.
Важно учитывать рисунок на поверхности ламината и укладывать его параллельно свету. Так же стоит учесть, что в приобретенной партии ламината рисунок на отдельных досках может повторяться.
Основание, на которое укладывается ламинат, должно быть идеально ровным.

Неисправности и их устранение

Конструкция водяного теплого пола по своей структуре простая, поэтому причин появления неисправностей не так много. Рассмотрим наиболее типичные и способы их устранения:

  1. Если циркуляционный насос при подаче питания не издает характерный шум, то рекомендуется на каждом контуре проверить распределительный щиток – для запорных кранов характерно открытое положение.
  2. «Завоздушивание» системы может произойти при резком падении давления внутри отопительного контура, его перегреве, протечке и разгерметизации соединений, неправильном монтаже системы. Решить проблему можно, закрыв все конуры, оставив один, а затем прогнать каждую ветвь по отдельности при включенном на низких оборотах циркуляционном насосе.
  3. Чтобы произвести наладку системы важно разобраться в принципе действия коллектора, который направляет отработанную и теплую жидкость. Для настройки работы контуров используют таблицу балансировки Вентиль закрывают, предварительно убрав с него колпачок Согласно таблице для каждого контура определяют обороты, поворачивая вентиль нужное количество раз.
  4. Причиной низкой температуры системы может стать недостаточная мощность котла, который нуждается в очистке, профилактике или замене термодатчика.
  5. Снижение теплоотдачи происходит, если пол заставлен мебелью и застелен ковром, а также из-за некачественного, не подходящего изоляционного материала.
  6. Причиной неравномерного подогрева может стать не только воздух, но и неграмотно организованная пароизоляция

Напоследок предлагаем вам посмотреть видео о том, как положить ламинат на теплые водяные полы.

Видео — Самостоятельная укладка ламината на теплый водяной пол

https://elektrik-a.su/otoplenie/teplye-poly/laminat-pod-teplyj-pol-elektricheskij-566

Ламинат на теплый пол из водяного отопления: выбор класса ламината, стоимость, подробная инструкция для монтажа

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

X
