Как правильно разместить электрические розетки в доме – схемы, чертежи, монтаж и разводка электропроводки

Электрические розетки необходимы в каждом доме, но мы часто недооцениваем необходимость их установки в нужном количестве и в нужных местах. В итоге получается, что для подключения всех устройств нужно использовать несколько разветвителей и удлинителей. Если вы хотите этого избежать, узнайте, как правильно разместить розетки в доме при его строительстве или ремонте. В статье вы найдете подробный схемы, чертежи, планы монтажа и разводки электропроводки в главных помещениях: гостиной, спальне, ванной, кухне.

Где лучше разместить электрические розетки

Как расположить электрические розетки в доме желательно при его строительстве или ремонте. Если вы строите новый дом по проекту, то он скорее всего будет включать в себя схему размещения розеток под каждую комнату.

Вы можете доверить расположение розеток в отдельных помещениях электрикам или договориться с ними с учетом ваших потребностей. Стоит заранее иметь видение внутреннего обустройства, а также список устройств, которые вы планируете подключить к электрической сети в доме или квартире.

Двойная розетка с выключателем

• Как расположить электрические розетки и спланировать домашнее освещение? Лучше всего это сделать на плане интерьера, даже если он нарисован вручную — на нем можно удобно отметить все элементы и легко внести исправления. Расположение освещения относительно простое — нужно только продумать, где разместить потолочные светильники, а где, возможно, плафоны и настенные бра или молдинги.

Последние чаще всего используются на кухнях и в ванных комнатах, но, возможно, вы планируете дома модный шкаф-купе или мечтаете об оригинальном освещении гостиной. Также учитывайте торшеры, которым потребуется доступ к розеткам. Стандартно выключатели света размещаются возле двери — убедитесь, что они находятся сбоку от проема створки — тогда доступ к ним будет более простым.

Для оптимального размещения розеток необходимо учесть следующие обстоятельства:

• Какие электроприборы будут использоваться в квартире (учитывайте крупную электронику и бытовую технику, компьютеры, лампы, а также мелкую бытовую технику, которая используется );
• В каких комнатах будут подключены отдельные устройства;
• Где будет размещаться мебель (розетки за мебелью не функциональны).

Учитывая каждый из этих нюансов, вы легко сможете определить расположение розеток и их количество в каждой комнате.

Для установки накладной (наружной) розетки штробить стену не потребуется

Сколько розеток нужно для дома

Количество розеток в доме и в отдельных комнатах должно быть адаптировано к потребностям, т.е. количество устройств, которые будут к ним подключены. По мнению специалистов, их минимальное количество должно быть следующим:

• На кухне — 5 розеток с защитным контактом, в том числе соответствующее количество сильноточных розеток для таких устройств, как холодильник, плита, посудомоечная машина;
• В ванной — 3 розетки, в том числе два обычных и один сильноточный для подключения стиральной машины;
• В комнатах — 1 розетка на каждые 5 м2 (больше следует запланировать в месте подключения устройств RTV, например, телевизор, домашний кинотеатр и т. д.);
• В гостиной — 1 розетка на каждые 2-3 метра для подключения пылесоса и других электрических приборов (торшеров, напольных светильников и пр.).

Электрические розетки — как разместить их в отдельных комнатах

Если вы сомневаетесь в расположении электрических розеток в отдельных помещениях, можете попросить совета у электрика. Однако помните, что их расположение должно во многом зависеть от обустройства квартиры таким образом, чтобы пользоваться ими было удобно, с учетом потребностей всех домочадцев.

Размещение розеток в гостиной (схема)

Как вы уже знаете, больше всего электрических розеток требуется в той комнате, где будет располагаться телевизор и другие аудио-видео устройства. Лучше всего подойдет панель с несколькими розетками, расположенными рядом, так как это помогает скрывать от глаз торчащие кабели.

Кроме того, полезны одиночные или двойные розетки, расположенные через каждые 30-35 см над полом. Вы можете подключить их, например, к торшерам. Поэтому одна из этих розеток должна быть рядом с диваном. Одновременно подумайте о двойной розетке, которая позволит вам подключить ноутбук или зарядное устройство для телефона.

Схема размещения проводки и розеток в гостиной

Размещение розеток на кухне (схема)

Самыми важными электрическими розетками на кухне являются те, к которым вы подключаете основную бытовую технику: холодильник, плиту, посудомоечную машину, микроволновую печь, вытяжку. Часто такие розетки скрываются за кухонными шкафчиками, поэтому их расположение зависит от конкретного дизайна интерьера кухни.

Бытовых электрических приборов на кухне намного больше чем в других помещениях. Прежде всего подумайте о соответствующем количестве бытовой техники на столешницах, особенно там, где вы планируете поставить кофеварку и электрический чайник. Оба устройства должны иметь постоянный доступ к источнику питания, поэтому стоит запланировать дополнительную розетку для подключения редко используемых устройств, например, блендера или кофемолки. В зависимости от запланированного кухонного освещения могут потребоваться электрические розетки для подключения светодиодных лент под шкафами.

Как правильно расставить розетки на кухне, чтобы соблюдались правила техники безопасности? Прежде всего нужно помнить, что электрические розетки не должны располагаться возле раковины или прямо над плитой. Обратите внимание, что в случае сбоя все розетки должны быть в зоне доступности.

Схема размещения розеток на кухне

Размещение розеток в спальне (схема)

Как расположить электрические розетки в спальне, чтобы пользоваться ими было удобно? Отвечая на этот вопрос нужно помнить, в этой комнате розетки будут полезны прежде всего в местах, где будут стоять прикроватные тумбочки. На каждую из них предусмотрите как минимум 2 розетки, потому что одна будет использоваться для подключения лампы, а другая — для зарядного устройства телефона или ноутбука. Розетки следует размещать низко, чуть выше пола или рядом с изголовьем кровати.

Дополнительные розетки могут потребоваться в зависимости от планировки комнаты. Например, для лампы у туалетного столика или для компьютера и принтера, если вы планируете установить письменный стол в спальне. Также стоит установить розетки рядом с гардеробной, чтобы можно было подключить, например, утюг или отпариватель для одежды. Подумайте и об освещении встроенного шкафа-купе — для этого потребуется доступ к электросети.

Схема размещения розеток в спальне

Размещение розеток в ванной (схема)

Электрические розетки для ванной должны быть оборудованны защитными шторками (крышками), чтобы предотвратить попадание влаги в розетку. В целях безопасности их не следует устанавливать рядом с душем или ванной. Чаще всего розетки в ванной ставят рядом с зеркалом.

Стоит подумать о размещении в ванной как минимум двух розеток, потому что мы используем все больше и больше устройств, требующих питания — электрические щетки, фены, выпрямители, бритвы, эпиляторы и т. д. Некоторым из них, например электрическим щеткам, требуется постоянный доступ к электричеству.

Дополнительные розетки потребуются при установке в ванной стиральной и сушильной машин. В них не будет необходимости, если вы планируете расположить их в отдельной комнате, например на кухне.

Схема размещения розеток в ванной

Виды электрических розеток — какие выбрать

В магазинах вы найдете несколько типов розеток, поэтому стоит знать, чем они отличаются и какую выбрать. Вот список самых важных контактов, которые вам пригодятся дома:

1. Розетки с заземлением (штырьковые) — используются для подключения устройств большей мощности, например, холодильника, стиральной машины, телевизора, компьютера и электроинструментов. Однако вилки, требующие штыря, имеют все больше и больше устройств, например, электрические чайники, утюги или кофеварки, поэтому в настоящее время большинство розеток в доме должны быть заземлены;
2. Розетки без заземления — в настоящее время они больше не рекомендуются, хотя бы потому, что у большинства устройств вилки адаптированы к контактам; однако стоит иметь дома несколько обычных розеток, которые пригодятся для подключения простых устройств с низким энергопотреблением, например зарядных устройств;
3. Герметичные розетки (в том числе с брызгозащищенной заслонкой) — это специальные контакты для ванных комнат, гаражей и подвалов, защищенные от воды и влаги;
4. Внешние розетки — они устойчивы к воде, солнечным лучам, морозу и пыли, поэтому идеально подходят, например, для террасы;
5. Розетки с контактной шторкой — рекомендуются для детских комнат, так как младенцы не могут вставлять в отверстия какие-либо предметы, которые могут вызвать поражение электрическим током или короткое замыкание.

Помимо стандартных штепсельных розеток в домах применяются и другие типы и виды розеток, в том числе вышеупомянутые разъемы USB, телевизионные, телефонные и оптоволоконные розетки.

Виды и типы электрических розеток для домашнего использования

Электрические розетки — цены и стоимость установки

Если это не известный бренд, электрические розетки стоят недорого. Самый простой вариант без заземления стоит меньше всего 2-3 доллара, розетка со штырьком будет стоить на доллар дороже. Самые дорогие — специальные антенные или компьютерные розетки от 7 долларов. Самые простые выключатели освещения (одинарные и двойные) стоят примерно 3-4 доллара.

Как видите, выключатели и розетки недорогие, однако их установка обойдется в копейку, особенно если для их монтажа потребуется штробление стен. Цена услуги может быть ниже, если она выполняется бригадой, которая монтирует всю электропроводку в доме, т.е. в рамках одной комплексной услуги.

Монтаж подрозетников и штробление стен для скрытой проводки

Как установить электрические розетки своими руками

Подключить розетки несложно, поэтому многие предпочитают всю работу самостоятельно. Правильно сделать это можно только в том случае, если вы знаете, как их подключать. Помните, что любая ошибка в подключении может может быть опасной для человека.

Итак, как подключить электрические розетки? Вот краткая инструкция:

• отключить электричество в здании;
• проделайте отверстие в стене там, где должна быть розетка (будьте осторожны, чтобы не повредить внутреннюю установку);
• вставьте электрическую коробку и подключите к ней кабели;
• подключите кабели к розетке (желтый провод к контакту, черный фазный провод к вилке L, синий нейтральный провод к клемме N);
• закрепите крышку розетки на стене с помощью отвертки;
• включите питание и проверьте работу контакта, например, отверткой с датчиком напряжения.

Согласно международным стандартам каждый провод, подключаемый к розетке, должен иметь определенный цвет. Ноль – провод синего цвета, фаза – красный или коричневый

На какой высоте устанавливать электрические розетки

В жилых комнатах розетки следует монтировать над полом на высоте около 20-30 см. На кухне контакты должны быть над столешницами (или в столешницах), а на стене на высоте примерно 90-100 см от пола. В ванной необходимо подобрать высоту установки розетки к месту — контакт рядом со стиральной машиной может быть примерно на 20 см выше устройства, а зеркало на высоте около 140 см над полом.

Высота и отступы установки розеток и выключателя относительно двери

Розетки и внутренняя отделка — что стоит знать

Электрические контакты и розетки сегодня бывают разных вариантов по цвету и стилю. Таким образом, вы можете легко найти идеальные модели для современных интерьеров (например, из материала, напоминающего сталь), а также для классических интерьеров (например, круглые в ретро-версии). Самыми популярными являются контакты белого цвета, но стоит подобрать их под цвет стен — в магазинах вы найдете, среди прочего розетки коричневого, черного, бежевого, серого и даже старого золота.

Также стоит знать, что бывают розетки скрытого и накладного монтажа. Встраиваемые устанавливаются в жилых помещениях. Открытая проводка чаще всего используются в помещениях, где в скрытии проводов нет необходимости, например в подвалах или на чердаках.

В зависимости от необходимости розетки могут быть установлены на разной высоте

Как спрятать электрические розетки

Розетки должны быть установлены в местах, к которым есть простой доступ. Однако это не означает, что они должны быть заметными и нарушать внутреннюю эстетику интерьера. Сегодня есть большое количество способов скрыть от глаз розетки, при этом сделать так, чтобы они оставались доступными. Примеры включают в себя розетки для столешниц, используемые на кухнях, а также специальные напольные коробки, то есть коробки, устанавливаемые в полу.

Как разместить розетки и выключатели в квартире правильно и удобно

Перед установкой кухни важно спланировать расположение техники и ее количество, чтобы предусмотреть нужные розетки. Стандартные предметы: плита или варочная панель и духовой шкаф, холодильник, вытяжка. Опционально: микроволновая печь, посудомоечная машина, чайник, кофемашина, тостер, мультиварка, встроенное освещение.

При ремонте вы не можете точно знать, появится ли у вас тостер через несколько лет или нет, поэтому лучше заранее сделать чуть больше розеток. При этом нужно учесть, что не каждый раз мелкая бытовая техника будет использоваться и подключаться к сети одновременно. В итоге получается примерно 7-8 розеток только в районе кухонного гарнитура. Добавьте еще пару штук около обеденного стола — вдруг вам понадобится подключить телефон на зарядку или вы захотите поставить там настольную лампу.

Фото: Instagram 9520383777marat

Рекомендуемая высота установки розеток для встроенной техники: 30-60 см. Некоторые размещают их в цоколе мебели — на высоте 5 см от пола. Нельзя располагать розетки непосредственно за встроенными электроприборами. Розетку для вытяжки лучше сделать на высоте 50-60 мм от верха кухонного шкафа. Ее не должен закрывать вентиляционный воздуховод.

Розетки над столешницей расположите на высоте 10-30 см от рабочей поверхности.

Фото: Instagram sdelano.ru

2. Для дополнительной техники

Иногда розетки на кухне нужны и для пылесоса. В таком случае их стоит расположить на высоте 30-40 см от пола.

Общий кухонный выключатель иногда выносят в коридор, располагайте его на высоте 75-90 см и на расстоянии 10-15 см от двери.

Размещение розеток под телевизор зависит от места, где вы его расположите, и от размеров экрана. Лучше скрыть их за экраном, но обеспечить доступ к вилкам питания. Понадобятся 2 стандартные электророзетки: одна ТВ и одна интернет-розетка — для современных смарт-телевизоров обязательная опция.

Гостиная

1. У двери

Для расположения выключателей и розеток у двери гостиной действуют те же правила, что и в кухне: высота 75-90 см, свободный доступ всех членов семьи с разным ростом.

Во входной зоне тоже нужна розетка: для пылесоса или обогревателя. В среднем высота от пола должна быть 30 см, от проема двери — 10 см.

2. В ТВ-зоне

Телевизор — обязательная вещь для многих в гостиной. В ТВ-зоне нужно несколько розеток. Средняя высота расположения — 130 см, тогда их не будет видно за техникой. Понадобятся 2 электрические розетки и по одной розетке для ТВ и интернета.

Дизайн: Студия NW-Interior

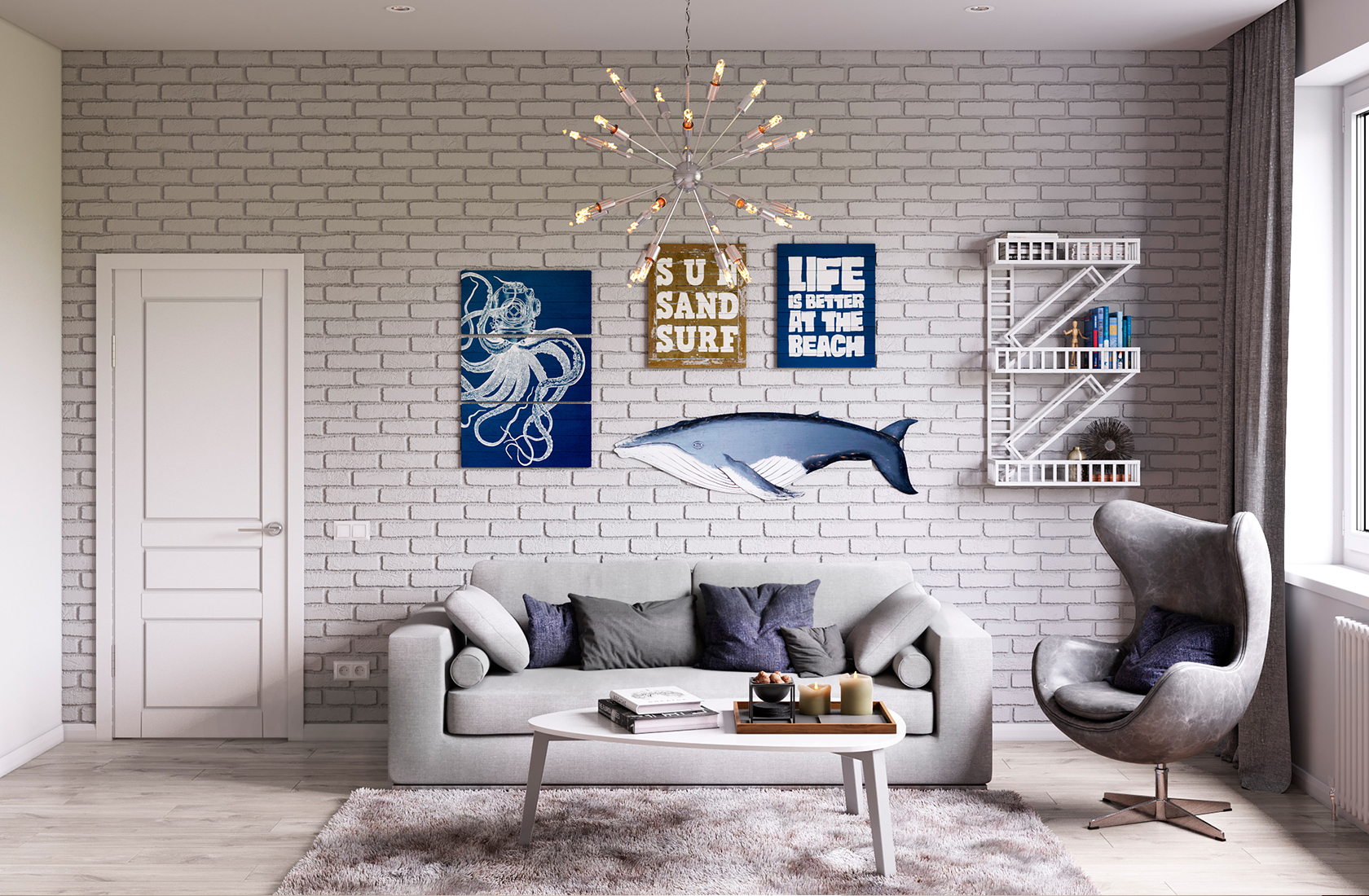

3. В зоне дивана

При планировании розеток в гостиной нужно учесть расположение торшеров, электроприборов, а также дополнительных розеток для ноутбука и телефона. Средняя высота расположения — от 30 см.

Часто при планировании розеток в гостиных забывают о такой технике, как кондиционеры, электрокамины, увлажнители воздуха и игровые приставки. Учитывайте имеющиеся у вас приборы, те, которые вы планируете приобрести, и исходя из этого планируйте количество розеток.

4. У рабочего стола

Нередко гостиная является еще и рабочим уголком. В таком случае розеток понадобится больше. Предусмотрите 2-3 штуки в том месте, где будет стоять рабочий стол. Удобнее расположить их над столом, чтобы не залезать каждый раз под него для включения/отключения, но не всем такое решение нравится эстетически. Если у вас стационарный компьютер, можно поставить розетки внизу — вряд ли вы будете постоянно включать и выключать его.

Детская комната

1. У двери

При входе в комнату традиционно размещают выключатель. Обычно тумблер устанавливают на высоте 75-90 см от пола, чтобы каждому члену семьи было удобно. Также важно проследить, не закрывает ли выключатель шкаф или открытая дверь — размещайте его с той же стороны, где находится ручка.

Рядом с выключателем стоит расположить и розетку. Она понадобится для пылесоса, обогревателя или увлажнителя воздуха. Рекомендуемые параметры размещения: высота около 30 см и расстояние от двери 10 см. Если ребенок маленький и начинает ходить, предусмотрите заглушки или крышки для розеток.

2. У спального места

Возле кровати потребуется розетка для ночника, музыкальной подвески на кроватку или другого прибора (того же увлажнителя воздуха). Не забудьте про защиту, это место станет самым доступным для ребенка, как только он начнет вставать самостоятельно в кроватке.

Для взрослого ребенка розетки пригодятся и напротив кровати, для телевизора. Иногда их можно интересно обыграть в интерьере, если телевизор пока не куплен.

3. У рабочего стола

Комната школьника должна быть с письменным столом — там тоже необходимы розетки. Как минимум, для лампы и компьютера. Где ставить — над столешницей или внизу — вопрос спорный. Некоторые считают, что постоянно лезть под стол, чтобы подключить устройство, неудобно. Другим не нравится вид проводов. Выбирайте, взвесив все за и против.

Спальня

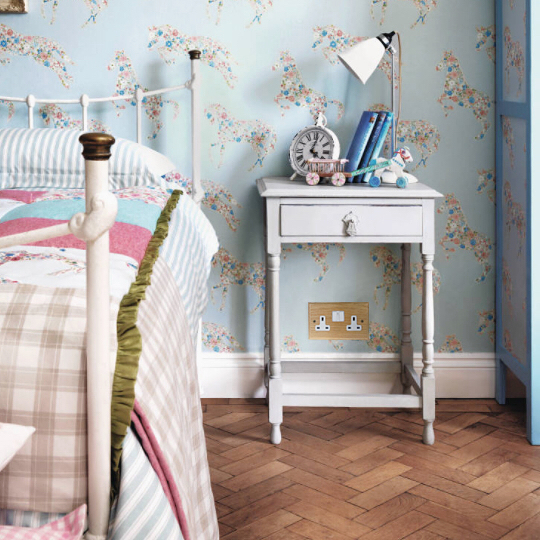

1. Рядом с кроватью

Современному человеку необходима розетка около кровати. Зарядить телефон, электронную книгу, поработать за ноутбуком — без розетки рядом будет неудобно. Блок из нескольких розеток по бокам кровати спасет от этих неудобств.

Фото: Instagram switchtowood

2. У функциональных зон

Дальнейшие варианты зависят от мебели и зон, которые предусмотрены в спальне. Если это рабочий стол — правила будут те же, что для гостиной и детской. Если хотите повесить телевизор — тоже учитывайте рекомендации, перечисленные выше.

Дизайн: Ольга Шипкова

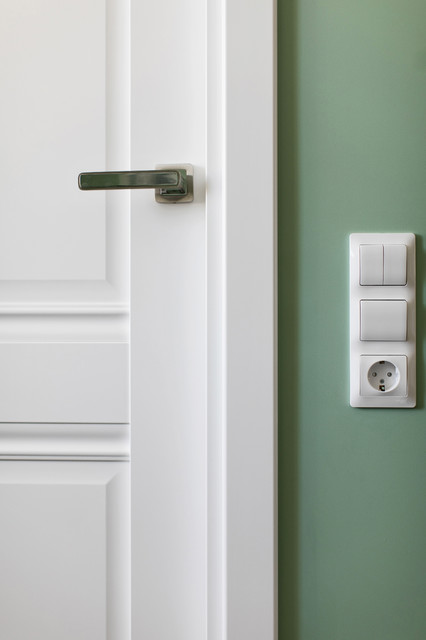

3. У двери

Здесь нужно расположить выключатель — средняя высота та же, что и в других комнатах. Выключателей может быть несколько, в зависимости от плана освещения комнаты: споты, торшеры, бра. Также не лишним будет предусмотреть розетку для пылесоса.

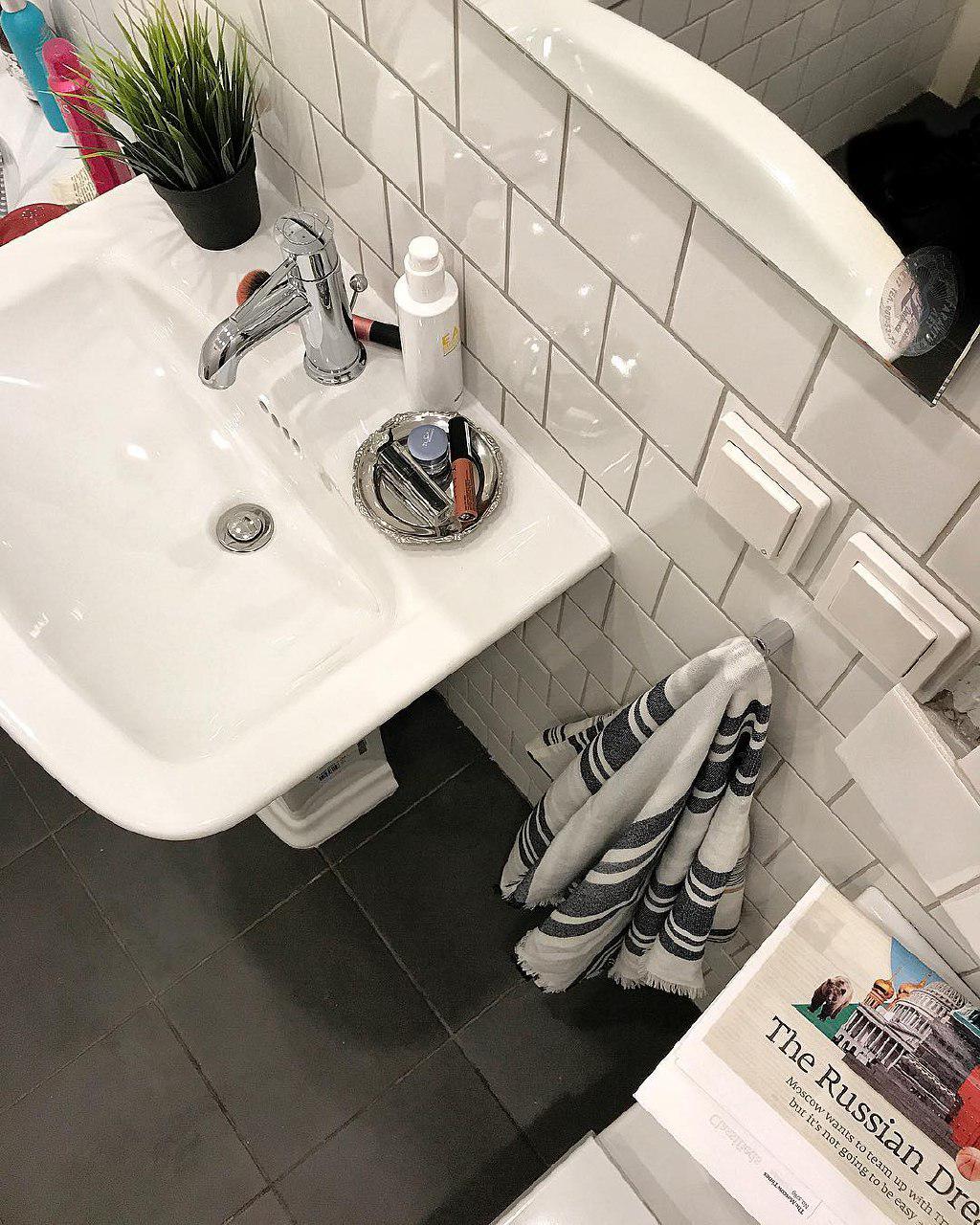

Ванная

Количество розеток зависит от электроприборов, которые вы будете размещать в ванной комнате. Стандартно: стиральная машина, фен; опционально: водонагреватель и электрический полотенцесушитель. Важно, чтобы расстояние от розетки до пола и источника воды было не менее 60 см.

Фото: Instagram sdelano.ru

Для ванной комнаты нужны специальные влагозащищенные варианты розеток с крышкой и специальной степенью защиты. Они защищены во внутренней части и обеспечивают сток воды, если она попадает внутрь розетки.

Прихожая

В прихожей розетка и выключатель нужны у входной двери. Розетка пригодится для пылесоса, а свет всегда удобно включить сразу после входа в квартиру. Иногда выключатели размещают в прихожей у входа в ванную комнату и кухню.
