Электрический теплый пол под ламинат: какой лучше, монтаж и подключение

Теплый пол быстро завоевывает популярность, ведь очень приятно, когда ногам тепло. Не все напольные покрытия одинаково хорошо проводят тепло, но стали разрабатывать специальные виды, которые совместимы с подогревом. Например, возможна укладка теплого пола под ламинат. Правда, обычный не подойдет. Нужен специальный. Зато можно все сделать быстро и с относительно небольшими затратами.

Можно ли делать теплый пол под ламинат

Сразу скажем, что подогрев пола из ламината делать можно, но есть ограничения. Первое — такой способ не является основным видом отопления, а лишь служит для повышения комфорта или может быть «помощником» для основного обогрева.

Такими пиктограммами обозначается совместимость ламината с подогревом

Второе ограничение — ламинат нужен специальный, который нормально переносит длительное повышение температур. Такой ламинат в маркировке имеет один из значков с изображением греющего элемента. Наиболее часто встречающиеся пиктограммы приведены на фото ниже. Укладка теплого пола под ламинат возможна, только если ваше покрытие имеет один из этих значков или нечто похожее. Стоит он дороже за счет того, что применяются термостойкие материалы и красители. Так что повышенная цена не просто так.

Варианты теплого пола под ламинат

Есть ли какие-то ограничения по выбору типа греющего элемента? В общем, нет. Можно использовать водяной подогрев или электрический греющий кабель, маты из него, уложив нагревательные элементы в стяжку. Но стяжка — дело трудоемкое, требующее значительных вложений и много времени. Кроме того, эффективность такого подогрева низка, так как греется стяжка, а от нее ламинат.

Монтаж ламината на пленочный теплый пол прост — просто надо греющий элемент закрепить (скотчем), соединить его электрически, вывести провода. А сверху укладываем покрытие

Есть более быстрые в монтаже варианты. Они же более экономные, так как греется непосредственно ламинат, а не стяжка под ним. Наиболее удобный в этом плане пленочный инфракрасный теплый пол. Его можно расстилать на ровное основание (любое), а сверху сразу красть ламинат. Смонтировать своими руками такой тип теплого пола для ламината в одной комнате можно за полдня. Если совсем без опыта — за день. Больше всего времени обычно занимает электрическая часть и укладка тепловых датчиков. В остальном укладка пленочного теплого пола очень проста.

Можно сделать теплый пол под ламинат и из греющего кабеля. Но укладывать его надо в специальные пластины

Второй вариант быстрого монтажа теплого пола под ламинат — греющий кабель. Но тут уже нужна будет особая система. Кабель укладывается в металлические теплорассеивающие желоба, которые укладываются в теплоизолирующую подложку. Сверху кладут ламинат. В общем и целом система получается дороже — за счет стоимости пластин.

Монтаж инфракрасного теплого пола под ламинат

Инфракрасный теплый (ИК) пол называют еще пленочным. А все потому, что карбоновая (разновидность графита) паста, которая и является в данном случае нагревательным элементом, закатана в полимерную пленку. Чаще всего паста распределена в виде полосок, которые параллельно соединяются медными шинами. По шинам проходит электрический ток, который поступает на полоски карбона. А этот материал при прохождении электрического тока начинает греться. Карбон испускает тепло в инфракрасном диапазоне, поэтому такой нагревательный элемент называется еще инфракрасным (обозначается иногда ИК).

Инфракрасная пленка может быть шириной 30 см, 50 см, 80 см и 100 см. Толщина ее менее миллиметра

Карбон и шины закатаны в прочную пленку из полимера, которая гарантирует электрическую и пожарную безопасность. Надо только быть внимательными при электрическом соединении частей пленки — хорошо изолировать места соединения.

Состав системы

Электрический пленочный подогрев пола под ламинат — это не только пленка. Это еще и контактные пластины, провода, терморегулятор и датчики температуры пола. Только в таком случае подогрев будет эффективным и экономным.

Теплый ленточный пол под ламинат — это еще и термостат, датчики температуры и провода

Как работает система? На термостате выставляете требуемую температуру, до которой надо нагреть покрытие. При включении элементы находятся в работе до тех пор, пока не будет достигнут заданный порог. Затем термостат (на основании показаний датчика температуры) выключает подачу электричества. Когда температура становится ниже заданного уровня, подогрев включается снова. То есть, он не работает постоянно и круглосуточно. А насколько экономичной будет система, зависит от того, насколько хорошо утеплен пол. Чем меньше потери тепла, тем меньше будут расходы.

Можно ли обойтись без терморегулятора? Теоретически можно. Пленка напрямую подключается к электричеству, например, при помощи провода с обычной электрической вилкой. Когда надо отключить подогрев, вилку вынимают из розетки. В чем недостаток такого типа подключения? Кроме того, что придется постоянно «щупать» пол и дергать розетку, точно контролировать нагрев пленки невозможно. То есть, пол будет то слишком холодным, то слишком горячим. Это приведет к увеличению расхода электроэнергии. А еще перегрев пленки приводит к быстрому выходу из строя. Так что выгоднее и экономнее все-таки установить датчики и термостат. Пусть даже механический, самый простой.

Виды ИК пленки

Как уже говорили, инфракрасная пленка может быть разной ширины — от 30 см шириной до 100 см. Кроме того, элементы одинаковой ширины могут быть разной мощности. Если пол утеплен плохо и бывает ощутимо холодным, лучше брать более мощные нагреватели. Также более высокая мощность пригодится, если основная система отопления в холодные дни недостаточно хорошо справляется с поддержанием температуры. Тогда можно гарантировать, что пол будет теплым независимо от температуры на улице. Но более рационально хорошо утеплить пол. Это займет больше времени, конечно, но «работать» будет не один год и снизит затраты на отопление.

Пленку надо класть только там, где нет мебели или ковров

Не так давно появилась саморегулирующаяся инфракрасная пленка. Дело в том, что обычный инфракрасный нагреватель не располагают под мебелью, коврами. Мебель, ковры в таком случае передвигать не рекомендуется. Пленка греется всегда равномерно и если не сможет эффективно передавать тепло, может перегреться. Долговременный перегрев приводит к перегоранию контактов или пасты. То есть, часть пленки перестает работать.

Саморегулирующийся элемент при достижении порогового значения перестает нагреваться. Отключается тот участок, на котором превышена температура. После остывания нагрев возобновляется. То есть, такая пленка служит дольше (исключен перегрев, даже локальный), меньше расход электричества. Ведь не греется диван, шкаф, ковер и т.д.

Сколько пленки надо и какой ширины

Для укладки теплого пола под ламинат, надо рассчитать количество и размер нагревательного элемента. Сначала стоит нарисовать план комнаты, очертить на нем крупную мебель, если есть, ковры тоже. На свободное пространство укладывается инфракрасная пленка.

Инфракрасную пленку можно использовать разной ширины

Совсем необязательно использовать фрагменты одинаковой ширины. Важно, чтобы они не находили друг на друга, но и чтобы между полосами не было большого расстояния. Иначе под ногами будут ощутимые более теплые и более холодные зоны.

По этим линиям можно разрезать пленочный теплый пол

По плану высчитываете метраж пленки каждой ширины. Резать ее можно по специальным линиям, которые обозначены пунктиром и изображением ножниц. Располагаются эти линии каждые 25 см. Метраж рассчитываем исходя из этой особенности.

Электрическое подключение

Так как инфракрасная пленка — электрический нагревательный элемент, то надо позаботиться об электрике. Для этого в комнату выводится пара проводов — фаза и ноль. Желательно еще и заземление. Оно необходимо для безопасности. Под установку термостата у стены делают отверстие, как для установки розетки. Туда заводятся провода от щитка. При монтаже они подключаются к соответствующим клеммам на корпусе термостата, но делают это в последнюю очередь. До того времени провода от щитка замотаны изолентой и просто торчат из подрозетника.

Как подключать пленочный пол к электричеству — схема

На каждый кусок пленки нужно по два контактных зажима. Их подключают к шинам с одной стороны, к ним припаивают провода. Противоположную сторону шины изолируют. Для этого можно применять битумную изоляцию (более надежно), но можно обойтись и обычной изолентой. Контактные зажимы устанавливаются на шины (медные, оранжевого или красноватого цвета). Шины эти запаяны в пленку. Для установки зажима пленку надо приподнять, пластины прижать к меди используя пассатижи.

Укладка теплого пола под ламинат: как подключать провода к шинам инфракрасной пленки

Провода от контактных зажимов тянут по полу к месту установки термостата. Тут они собираются в жгут, поднимаются по стене и заводятся в подрозетник. Чтобы выглядело все прилично, лучше всего сделать штробу, в нее уложить гофрошланг или толстостенную пластиковую трубу. Провода продеть в трубу/гофрошланг. Это позволит при необходимости быстро и без особых хлопот заменять провода.

Установка датчика температуры

Температурный датчик — один из ключевых элементов системы. От того насколько правильно он показывает температуру, зависит правильность работы всей системы. Поэтому выбор места установки датчика очень важен. Его располагают на открытом пространстве посередине пленки, отступив не менее метра от стены.

Для контроля температуры нагрева ставят датчик

Сам датчик имеет очень небольшие размеры. От него тянутся два провода, которые тоже должны заводиться на термостат. Эти небольшие датчики — самая уязвимая часть системы. Они часто выходят из строя. Но стоят они совсем немного, так что затраты небольшие. А чтобы можно было заменять их без проблем, их лучше тоже устанавливать в гофрошланг. Это может быть неудобно, так как придется делать углубление. Зато замена будет простой.

Последовательность работ

Теперь, когда основные части процесса ясны, определимся с тем, что за чем и как лучше делать. Сразу скажем, что пол должен быть ровный. Под укладку ламината его все равно надо ровнять. На выровненное основание расстилают тонкий слой теплоизоляции. Вариантов достаточно. Опишем основные:

• Пробковая подложка. Самый дорогой, но и самый эффективный материал.
• Вспененный полиэтилен с лавсановой пленкой. Пленка блестит как фольга, но не мнется. Лавсан имеет высокое электрическое сопротивление, так что к теплоизоляции получаем плюсом электроизоляцию.

Под пленочный теплый пол укладывается подложка

Как видите, особого выбора нет. Либо пробка (но не рулонная, а листовая), либо полиэтилен с лавсаном. Толщина — 3 мм и больше. Настилается по всей площади пола. Стыки проклеиваются скотчем. В случае с пробкой — обычным скотчем, при укладке покрытия с лавсаном, применяют скотч, предназначенный для данного материала.

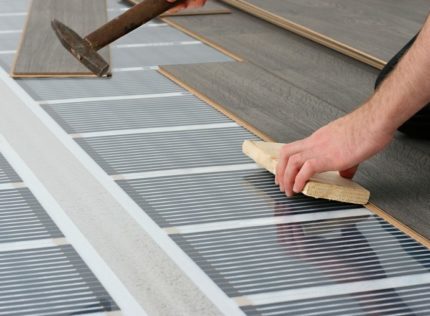

Далее идет уже укладка теплого пола под ламинат . На подложку расстилаем инфракрасную пленку, фиксируем по краю. Можно на двусторонний скотч или при помощи скоб из строительного степлера. Но скобы ставим в край пленки — ни в коем случае ни в шину, ни в полоски карбона.

Укладка теплого пола под ламинат: следим, чтобы шины не соприкасались

Соседние полосы должны укладываться вплотную. Перекрываться могут только чистые края пленки. Наложение и соприкосновение шин недопустимо. Также как и полос карбона.

После того, как уложены полосы, к ним подключают контактные пластины с проводами. Затем устанавливается датчик. Если он выступает над плоскостью пола, в подложке вырезается отверстие. Нельзя допустить, чтобы он торчал. Далее все провода заводятся в подрозетник. Там они подключаются к клеммам на термостате. Все клеммы подписаны, так что проблем быть не должно.

Подключаем к термостату

Могут возникнуть некоторые сложности с подсоединением пленки, если их больше трех. Три провода уже сложно подключить к одной клемме, а если их четыре или больше… Тогда выход — установить на концы клемму подходящей формы. Они стоят копейки. Концы провода зачищаются от изоляции, все они скручиваются и укладываются в «ножку» контакта, зажимаются пассатижами. Завести один контакт гораздо проще.

После того как подключили все участки пленки, датчик, при выключенном автомате на щитке заводим на соответствующие клеммы линейные провода. Врубаем автомат, включаем подогрев. Ждем минут 15-20 и проверяем температуру пленки. Если все греется, имеет одинаковую температуру — отключаем все (можно только автомат, но желательно снять линейные провода).

Ну, и последний этап — укладка ламината. Тут никаких особенностей. Кроме того, что надо следить, чтобы пленка не сдвинулась, провода остались на месте. Закончили укладку ламината? Снова включаете и проверяете греется или нет. Если все в порядке, монтируете плинтуса. Все, можно пользоваться.

Монтаж теплого пола под ламинат

Сотрудники компании «San Remo»

Укладка труб водяного тёплого пола

Устройство цементно-песчаной стяжки (до 5 см)

Устройство цементно-песчаной стяжки (до 7 см)

Устройство цементно-песчаной стяжки (свыше 7 см) с керамзитом

Устройство чистовой стяжки самовыравнивающейся смесью (до 5 мм)

Армирование стяжки сеткой 50х50

Подключение гребёнки (до 6 контуров)

Укладка электрического тёплого пола

San Remo профессионально занимается монтажом теплых полов под ламинат. Мы укладываем водяные и электрические полы, подключаем и настраиваем систему отопления. Вам остается только наслаждаться результатом в виде комфортного микроклимата в квартире или доме.

О плюсах теплых полов под ламинатом

Система подогрева работает от электрической сети или водяного контура отопления, в зависимости от выбранной технологии. Независимо от того, установку какого теплого пола под ламинат вы у нас закажете, преимущества у него будут следующими:

• доступная цена и приемлемые расценки на монтаж;
• высокая скорость монтажных работ;
• долгий срок службы системы подогрева;
• универсальность и безопасность в эксплуатации;
• экономичность.

Какой теплый пол выбрать?

Под ламинат чаще укладывают инфракрасные пленочные теплые полы. Они раскладываются на ровной поверхности, а сверху на них без дополнительной стяжки монтируется подложка и сам ламинат. Это быстро, удобно и недорого, а уровень пола не поднимается. Если пожелаете, вы можете заказать монтаж и подключение такого теплого пола под уже собранный ламинат. Его можно аккуратно разобрать, уложить систему подогрева и собрать покрытие на место.

Существуют также водяные теплые полы и кабельные, требующие заливания стяжки толщиной в несколько сантиметров. Они тоже имеют высокий КПД, но их установка обходится немного дороже из-за дополнительных строительных работ.

Наши цены

Компания San Remo предлагает лучшие расценки на установку и подключение теплых полов под ламинат в Москве и области. Изучить цены на типовые работы вы можете в прайс-листе, а озвучить точную стоимость работ и материалов мы сможем после того, как наш инженер приедет к вам на объект и все просчитает.

Преимущества монтажа теплого пола под ламинат в San Remo

В нашей компании работают профессионалы, которые ответственно подходят к укладке и подключению водяных и инфракрасных теплых полов под ламинат. Они делают все аккуратно и качественно, чтобы у вас не возникло в будущем никаких проблем с установленной системой подогрева. При этом мы не завышаем стоимость работ, так как дорожим репутацией и стремимся привлечь новых клиентов.

Предоставляем клиентам скидки:

• 5% — при заказе услуг стоимостью до 15 000 руб.
• 8% — при заказе работ на сумму от 15 000 до 20 000 руб.
• 10% — при заказе услуг стоимостью более 20 000 руб.
• 10% — пенсионерам, инвалидам, Ветеранам ВОВ или Труда.
• 5% — при подаче заявки через онлайн форму.

Чтобы заказать монтаж теплых полов под ламинат, позвоните по номеру +7(499)394-70-41 (основной) или +7(968)097-57-24 (старший мастер). Или заполните онлайн-заявку:

Нажимая кнопку «Мы перезвоним», я принимаю условия Политики конфиденциальности персональных данных и даю своё согласие на обработку моих персональных данных.

Монтаж (укладка) электрического теплого пола под ламинат – своими руками

Электрический теплый пол

Часто сталкиваются с проблемой выбора типа электрического теплого пола под ламинат. В случаях затруднений всегда нужно обращать внимание на характеристики комнаты и необходимую мощность для обогрева всего помещения. Рассмотрим, какие виды данного оборудования представлены на строительном рынке и как его необходимо устанавливать, чтобы материал прослужил долгое время.

1. Выбор типа электрического пола под ламинат
2. Вид 1. Кабельный теплый пол
3. Вид 2. Инфракрасный теплый пол
4. Вид 3. Матовый теплый пол
5. Вид 4. Пленочный теплый пол
6. Инструкция укладки электрического пола под ламинат
7. Шаг 1. Подготовительные работы
8. Шаг 2. Монтаж теплоотражающего материала
9. Шаг 3. Укладка электрического теплого пола
10. Шаг 4. Подключение изоляции
11. Шаг 5. Подключение контроля за температурой
12. Шаг 6. Проверка системы
13. Заключение

Выбор типа электрического пола под ламинат

Производители представляют широкий спектр теплых полов, которые можно положить под ламинатное покрытие. Рассмотрим некоторые из них и сравним их преимущества и недостатки.

Вид 1. Кабельный теплый пол

Сама конструкция состоит из единого кабеля, по которому проходит электричество. Он уложен на специальном сетчатом покрытии в форме змеи или улитки. Длина кабеля зависит от размера помещения и его основных параметров. Кабель раскладывается в стяжку по заранее продуманной схеме. Данный тип редко используют для укладки ламината сверху.

• легкий монтаж;
• можно положить не только ламинатное напольное покрытие;
• есть в свободном доступе;
• экономичен.

• тратится много тепла на бетонную стяжку;
• неравномерный нагрев: сначала стяжка, потом подложка.

Вид 2. Инфракрасный теплый пол

Под ламинат данный источник тепла подойдет лучше всего. Это объясняется его универсальностью и легкостью монтажа, а также техническими характеристиками. Система представляет собой тонкую материю, которая излучает электромагнитные импульсы. Состоит из нескольких нагревательных панелей, обеспечивающих подачу тепла по всему периметру комнаты.

• панели не выделяют вредное для дыхательных путей человека вещество – формальдегид. Инфракрасный способ обогрева не способствует его испарению из состава ламелей;
• не нужно заливать бетонной стяжкой, а значит и поднимать уровень пола. Сверху нагревательных элементов сразу кладется подложка, а уже потом доски ламината;
• не оказывается никакого вредного воздействия на покрытие: оно не трескается, не вздувается, а замки не расходятся, что может произойти при других способах обогрева;
• экономит энергию и при этом равномерно распределяет тепло по всей поверхности пола.

Вид 3. Матовый теплый пол

Элементы обогрева содержатся на матах или рулонах из специального материала. Они представляют форму змеи и соединены воедино. Все маты расположены вертикально в длину, поэтому рассчитывать их количество нужно исходя из параметров помещения. За основу берется стеклоткань. Маты крепятся к основанию пола с помощью специальной ленты или плиточного клея.

• не нужно делать бетонную стяжку, уровень пола останется таким же;
• легкость монтажа: нужно расстелить рулоны по всему периметру комнаты и закрепить их клеем;
• быстро нагревается и долго сохраняет тепло;

• стоимость материалов выше, чем у матовой обогревательной системы.

Вид 4. Пленочный теплый пол

Нагрев происходит за счет теплоизлучающей пленки. Этот материал просто расстилается на выровненной поверхности, не нуждается в клее или других закрепляющих элементах. В самой пленке и расположены специальные нагревательные элементы. Система ни сколько не поднимает уровень пола, сохраняет его таким же.

• самый легкий способ монтажа: нужно только разложить рулоны на пол;
• нагревает все предметы в помещении, включая мебель;
• не изменяется высота пола при монтаже: не требует бетонной кладки;
• легко ремонтируется.

Недостатков у данного типа не выявлено, поскольку даже его стоимость по сравнению с аналогами низкая.

Инструкция укладки электрического пола под ламинат

Монтаж теплого пола под ламинатное покрытие проходит через несколько этапов. На каждом из них нужно соблюдать все требования и нюансы, чтобы потом не возникло проблем с эксплуатацией панелей.

Шаг 1. Подготовительные работы

В первую очередь нужно запастись всеми требуемыми инструментами и материалами. К их числу относятся:

• комплект, который идет вместе с устройством;
• терморегулятор;
• нагревательная теплоотражающая пленка;
• плоскогубцы;
• отвертка;
• ножницы или канцелярский нож;
• специальная клейкая лента.

В комплекте обязательно должны быть предусмотрены зажимы, соединительные электрические кабели, специальная изоляция. Если комплектации не хватает, ее легко докупить в строительном магазине.

После выбора и приобретения инструментов нужно составить план установленного в будущем теплого пола. На основании всех расчетов нужно выверить местоположение терморегулятора. Он необходим для поддержания в помещении оптимальной температуры и контроля за ее изменением.

Шаг 2. Монтаж теплоотражающего материала

Чтобы тепло проходило лучше, а степень изоляции была выше, нужно установить теплоотражающую материю на поверхность подготовленного пола. Далее данный фольгированный материал закрепляют строительным степлером или металлизированным скотчем. Между собой листы складываются при помощи специальной клейкой ленты.

Важно не допускать зазоров между рулонами нагревательного материала. Тогда цепь будет замкнута и более эффективна. При отсутствии теплоизолирующих листов есть риск плохой теплопроводности к ламинатному покрытию.

Шаг 3. Укладка электрического теплого пола

На этом этапе можно приступить к непосредственному монтажу электрического нагревательного элемента. Необходимо разместить рулон термопленки таким образом, чтобы металлическая полоса располагалась внизу. Количество и порядок рулонов нужно обязательно учитывать при составлении плана проекта.

Далее нужно обрезать нагревательные листы, если они слишком длинные по сравнению с комнатой. Делать это можно только в специально отведенных для этого местах от производителя, иначе может произойти замыкание, или система не будет работать. Все рулоны размещаются по схеме укладки.

Шаг 4. Подключение изоляции

Чтобы защитить устройство от воздействия внешних факторов, нужно подключить термоизоляцию. Сделать это можно за счет соединения электрических кабелей с необходимыми контактами. Под изоляцией понимаются специальные наклейки из битума, которые делятся на две части. Нанести такой материал нужно только на те места, где был подрезан рулон.

Изолирующую наклейку требуется расположить таким образом, чтобы она покрывала все контакты и медную поверхность. Затем нужно осторожно присоединить провода к контактам, по которым будет течь электричество, обеспечивающие нагрев. Сам контакт должен быть с одной стороны расположен внутри пленки с нагревательным элементом, а с другой – поверх фольгированной ленты.

Плотно зажать контакт пассатижами и фиксируем слои пола клейкой лентой. Требуется следить за тем, чтобы слои сохраняли свои места и не сдвигались. В контакт помещаем электрический кабель, а затем зафиксировать там провода пассатижами. Битумными наклейками скрепляем пол и места контактов нагревательного элемента.

Шаг 5. Подключение контроля за температурой

Регулятор нагрева напольной поверхности следит за израсходованной энергией и позволяет ее экономить. На нем можно легко установить ту температуру, которая необходима в конкретный момент в помещении. Датчик температуры, который будет передавать информацию на главный прибор, требуется установить под нагревательную пленку. Прикрепить его можно только изоляционным слоем бумаги.

В теплоотражающем материале должно быть проделано отверстие для такого датчика, чтобы пол не изменял свой уровень наклона. Под все провода и остальное оборудование лучше также проделать небольшие отверстия в основе. Кабели следует соединять только специальным изолирующим скотчем. К установленному на стене терморегулятору нужно подключить соединительные провода, которые нужно провести через автоматический выключатель во избежание непредвиденных аварийных ситуаций.

Шаг 6. Проверка системы

На последнем этапе необходимо выполнить проверку всего установленного оборудования. Делать это нужно для каждой полосы теплого пола отдельно, чтобы точно определить неисправность при ее наличии. Проверка осуществляется следующим образом:

• включить терморегулятор, проверить функционирование главного устройства;
• проверить каждую полосу на предмет неисправности;
• осмотреть места соединений проводов.

Элементы не должны сильно перегреваться, искриться или проявлять другие нехарактерные черты. Если все узлы в порядке, то можно сразу приступать к укладке полиэтиленовой пленки, на которую будет производиться монтаж подложки. Далее выкладываются ламинатные панели и осуществляются завершающие монтажные работы.

Заключение

Таким образом, выбор теплого пола для ламинатного покрытия зависит от нескольких факторов. Здесь играют роль условия помещения, его характеристики, допустимый бюджет и желаемая мощность нагрева. Лучше всего для ламината подойдет инфракрасный теплый пол, поскольку он оснащен модернизированной технологией обогрева, которая обеспечивает обогрев не только обогревать всей поверхности пола, но и экономию электроэнергии. Монтаж пола необходимо производить поэтапно, не упуская ни одного шага. Если соблюсти все правила, то и теплый электрический пол, и ламинат прослужат многие годы.
