Монтаж освещения в квартире и частном доме

Есть два типа освещения, местное и общее. Исходя из названий, становится ясно, что общее применяется для освещения всей квартиры, а местное — только в необходимой зоне. Если разобрать местное освещение, то его можно поделить на рабочее и точечное. Рабочее применяется в кухне, офисах или кабинетах. Точечные светильники делают акцент на деталях интерьера.

Принципиальная схема сети освещения

При выполнении освещения необходимо придерживаться следующих правил:

• в каждой комнате должен быть свой светильник и интенсивность освещения, для спальни более мягкие оттенки, для гостиной холодные;
• схема расположения освещения базируется на положении функциональных зон, которые нужно подсветить;
• грамотный выбор мощности и числа осветительных устройств позволит сделать комфортную атмосферу;
• для жилых помещений нельзя использовать лампы накаливания.

Схема разводки в спальне

Об управлении освещением с двух точек

Представьте длинный коридор, например, в офисном здании или лучше представьте частный двухэтажный дом. Вы заходите на 1-й этаж дома и включаете свет. Свет помогает ориентироваться на этаже и части лестницы. Поднимаетесь на 2-й этаж и теперь вам нужно включить свет на этом этаже и одновременно выключить свет на первом этаже.

Это и есть пример управления освещением с двух мест. При этом схема должна работать и в обратном направлении. То есть, находясь на втором этаже, вы включаете свет первого этажа, а уходя из дома, выключаете свет второго этажа, находясь на первом и наоборот.

В ситуации с коридором, эта схема обеспечит следующий вариант управления освещением. Зашли в коридор — включил свет, прошли длинный коридор — выключили свет. Работает схема в двух направлениях.

Стоит отметить, что для сборки такой схемы вам, формально, понадобятся не простые выключатели, а выключатели проходные. Почему формально? Потому что из любого двухклавишного выключателя можно сделать переключатель.

Примечание: не путайте проходной выключатель с переключателем, он же выключатель перекидной. О последнем ниже.

то же с подсветкой

Статьи по теме: Как установить автоматический выключатель

Как рассчитать количество светильников

Чтобы произвести правильный расчет числа светильников, необходимо знать некоторые нюансы:

• площадь комнаты;
• мощность приборов;
• наличие элементов с дополнительной подсветкой;
• вид светильников с учетом интенсивности освещения.

Есть несколько способов расчета числа точечных светильников на квартиру/дом. Один из них — это использование такой формулы:

N — число светильников для классического освещения;

S — площадь комнаты;

H — интенсивность светового луча;

Р — используемая мощность одного светильника.

В комнатах должно быть такое количество света, при котором человеку будет комфортно в ней находиться или работать. Для кабинетов и офисов необходимы яркий и холодный свет, чтобы не испортить зрение.

Схема 1+1 (выключатель двухклавишный)

На данной схеме двухклавишный выключатель позволяет управлять двухламповым светильником, включая каждую лампу отдельно или обе лампы вместе.

Схема выключателя две клавиши с подсветкой

Примечание: Обращу внимание, что использование слова лампа весьма условное. Схема не измениться, если слово лампа заменить на группу светильников, соединенных параллельно. Например, в квартире это может быть группа точечных светильников в потолке.

Статьи по теме: Схемы подключения датчика движения

Какой провод применять

Подбирая провод, необходимо помнить о числе жил. При этом главным фактором будет наличие заземления в помещении.

Вам это будет интересно Отличие ДИФ от УЗО

Если оно оснащено заземлением, то тогда необходимо выбрать трехжильный кабель. Этот провод достаточно дорогой, но желательно не пренебрегать дополнительный вариантом повышения безопасности при использовании приборов.

Провод многожильный

Двухжильный провод необходимо прокладывать при полной замене старой проводки. Если в старых проводах нет заземления, то будет бессмысленно применять дорогие трехжильные кабеля.

Также необходимо подчеркнуть, что при выборе провода для освещения нужно обращать внимание на характеристики жил. Она может быть целой или сделанной из множества тонких проволок. В последнем варианте сечение высчитывается суммарной площадью каждой проволоки.

Кабели с многопроволочными жилами довольно гибкие, что упрощает ее прокладку в узких местах, особенно в натяжных потолках.

Провод медный одножильный

Материал и конструкция

Материалы, применяемые для производства кабелей, бывают двух видов, алюминиевые и медные. Первые недорогие, но медные более прочные и могут обеспечить качественную работу приборов. По составу кабели можно поделить на одножильные и многожильные. В первом варианте провод закрыт слоем изоляции.

К параметрам одинарных кабелей относят доступность, практичность для монтажа, также они очень жесткие. Последний показатель приводит к постоянным проломам проводника. Электрики любят работать с многожильными изделиями. У них высокая устойчивость к механическим воздействиям. Если план предполагает резкий поворот, то такой проводник не сломается.

Сечение провода для проводки в квартире

Этот параметр измеряется в «квадратах» и указывает пропускную способность. У провода из меди эта способность 8-10 Ампер тока, у алюминиевого только 6 А. Для нормального функционирования проводник необходимо выбирать с запасом пропускной способности, это дает нагрев кабеля в пределах допустимой нормы.

Таблица выбора сечения кабеля

При скрытом типе проводки необходимо помнить, что она дольше охлаждается, а поэтому, запас сечения должен это покрыть.

Внимание! Сечение провода и диаметр — это две разные величины. Диаметр можно замерить обычным циркулем, а потом подставить его в уравнение и рассчитать площадь сечения.

Толщина изоляции жил

Любой проводник, используемый в многожильных проводах, оснащен изоляцией, для которой применяется ПВХ или другие типы сырья.

Толщина жильной изоляции прописано в ГОСТе для бытовых проводов, предназначенных для напряжения до 650 В, с сечением 1.5 и 2.5 квадратов, норматив предполагает применение изоляции в 0.5 мм.

Вам это будет интересно Особенности ветрогенератора для дома

Желательно приобретать кабели известных производителей, чтобы не нарваться на подделку.

Изоляция на проводах

Толщина оболочки

Внешний слой образует единый кабель, закрепляя и сохраняя располагающиеся в нем изолированные провода.

Также как и в жильной, она в основном изготавливается из разнообразных видов пластмассы (ПВХ, тонкий полиэтилен, полимер с низкой горючестью), но они достаточно толстые.

В основном изолирующий слой одножильных проводов равняется 1.4 мм, а многожильных — 1.8 мм, но иногда этот показатель может уменьшаться.

Все элементы квартирной электрической проводки, даже если их необходимо применять для зон с небольшой мощностью, должны выполняться с помощью изолированных кабелей.

Двойная изоляция помогает максимально защитить проводку от дефектов и обезопасить жизнь жильцов, помогая избежать удары током.

Маркировка проводов

На слое изоляции провода, используемого для проводки в жилом помещении, есть вся нужная для выбора кабеля информация. Маркировка должна быть чёткой, не расплываться и хорошо читаться.

Цветовая маркировка

Расцветка жил

Кабели могут быть цветными или быть оснащены одной полосой. Расшифровка оттенков кабеля:

• красные, желтые, белые кабели, в основном применяются в роли фазы (в плане пишется как L);
• синие цвета указывают ноль (N);
• зеленые или голубые, которые указывают в схеме PE, всегда означают заземление.

Эти оттенки помогают упростить работу с электропроводкой. В интернете можно найти большую таблицу с цветами проводов, это поможет при проведении монтажа в квартире.

Установка выключателей

Одно из основных правил в установке любого типа выключателя, освещения или автоматического — он всегда ставится на фазовый провод. Казалось бы, какая разница — ведь, если установить выключатель на нулевой проводник, все равно цепь окажется разомкнутой и свет погаснет.

Разница есть. Допустим, выключатель установлен на нулевой проводник. Лампочка в светильнике перегорела, и ее понадобилось заменить. Первый ваш шаг — щелкнуть выключателем, разъединяя цепь, и спокойно вывинчивать неисправную лампочку в полной уверенности, что тока в цепи нет (лампочка-то не горит). Однако при разорванной цепи на ноле напряжение в фазовом проводе никуда не делось. Случайно прикоснувшись к фазовому контакту в патроне, человек моментально становится свежеиспеченным нолем, то есть его бьет током. Если произошел контакт ТПЖ с корпусом светильника в результате поломки, то прикосновение к такому прибору может стать последним.

Для аналогии можно привести пример с водопроводной трубой: перекрыв кран, горе-водопроводчик начинает сверлить трубу до крана, а не после. В результате этого из трубы ударит фонтан воды, хотя из крана не выльется ни капли.

Соединение проводов внутри распределительной коробки, когда питание розеток и освещения идет от одного общего кабеля

К выключателю всегда подходит один провод, который замыкается и размыкается внутри выключателя. Со стороны кажется, что провода два. Объяснить это просто — фазовый проводник образует петлю, которая опускается или поднимается к выключателю. На вершине петля режется и концы разъединенного провода соединяются с контактами выключателя. Теперь, щелкнув клавишей, можно соединить и разъединить цепь. Жил становится 3, если выключатель двухклавишный. По одному проводнику подходит ток, а по двум — выходит. Одной клавишей разрывается одна линия, в то время как вторая работает. Соответственно, у трехклавишного выключателя будет 4 жилы — 1 на вход и 3 на выход.

Для примера можно показать, как происходит монтаж проводов в люстре с несколькими лампочками. Допустим, в светильнике 5 лампочек. Требуется установить двухклавишный выключатель, чтобы при нажатии одной клавиши загорались 3 лампочки, при нажатии второй — 2. Практически в каждой люстре в чаше есть колодка, через которую соединяются провода. В эту колодку с одной стороны вставляется фазовый провод, с другого конца — кабель, который разветвляется на 3 — по числу подключаемых патронов. Точно так же подключается и второй фазовый проводник, только он разветвляется на 2 провода. Нулевой провод 1, и он, присоединяясь ко второму контакту патрона, объединяется в выходящий проводник. Чтобы не вылущивать отдельные жилы из внешней оболочки, для подведения и отвода тока к выключателю используется обычный двужильный провод, к двухклавишному — трехжильный и т. д.

Схема подключения люстры с 5 лампочками и двухклавишным выключателем: 0 — ноль; ф — фаза; 1 — люстра; 2 — коробка соединений; 3 — двухклавишный выключатель; 4 — соединительные клеммы

Если устанавливать в качестве выключателя диммер, то первое, на что стоит обратить внимание, — это на какую мощность он рассчитан. Если на диммере есть надпись 300 Вт, значит, он рассчитан на люстру из 5 лампочек по 60 Вт каждая. Есть устройства для домашнего использования с мощностью и 1000 Вт. При помощи такого светорегулятора можно менять уровень освещения в нескольких комнатах сразу. Устанавливается диммер точно так же, как и обычный выключатель. Единственное отличие — на контактах светорегулятора есть обозначение, какой именно провод подключать к тому или иному контакту. От этого зависит корректность его работы. Контакт для входящего провода обозначается латинской буквой «L».

Пример использования проходных выключателей (переключателей)

Монтаж самостоятельно

На самом деле выполнить работу самостоятельно не так трудно. Главное соблюдать правила безопасности. Инструменты для работы:

• мультиметр;
• перфоратор с насадками;
• отвёртка;
• щипцы.

Это стандартный набор инструментов, который должен быть в каждом доме. Он также пригодится при ремонте электропроводки.

Основные правила

Первым делом необходимо построить чертеж и указать разметку для установки освещения. На схеме нужно указать все элементы, где будут находиться розетки и бытовые приборы. Далее подробно описано, как выполняется схема освещения.

Процесс штробления стены

Перенос схемы и подготовка каналов

Первым делом необходимо перенести рисунок со схемой на саму стену. Далее пошагово выполнить действия:

• с помощью маркера нарисовать метки для проводки. Далее указать места монтажа деталей, розетки, щит, предохранители и остальное. Всё указывается в соответствии со схемой;
• с помощью коронки в местах указания розеток и выключателей сделать отверстия для подрозетников;
• с использованием перфоратора проштробить стену. Для этого можно применить и турбинку. Отверстие должно быть подходящего размера, чтобы кабель в нем можно было легко проложить. После подготовки стены, завести кабеля вглубь стены со стороны угла. Для этого нужно сделать дырку в стене.

Вам это будет интересно Магнитный пускатель ПМЛ

Как выглядит щиток

Первым делом необходимо подключить щиток на определённой высоте. В него далее устанавливается УЗО. Их должно быть столько же, сколько групп освещения. По конструкции щит должен выглядеть так: наверху установить клеммы для нулевых кабелей, внизу для заземления, между ними вставить предохранители.

Внимание! Чтобы произвести соединение, необходимо следовать правилам, голубая жила к нулевой клемме, светлая к УЗО в верхней его стороне, зеленые кабели — к клеммам заземления.

Монтирование проводки скрытого типа

Скрытый вариант проводки сделать немного легче. По правилу соединения различается от открытого вида только тем, что располагается внутри стен, в заготовленном отверстии. Перед прокладкой проводов необходимо установить коробки выключателей. Их крепят при помощи алебастра.

Когда сырье застыло, в него прокладывают электропровода и по схеме в штробе протягивают к распределительным щиткам. По завершению работ, необходимо обязательно проверить мультиметром правильность подключения.

В открытом типе провода можно замаскировать декоративными элементами, и в случае ремонта к ним будет легче подобраться.

Электромонтаж скрытой проводки

Если возникают трудности в выполнении работ, лучше обратиться к профессиональным электрикам. Потому что неправильное соединение проводов может привести к выходу из строя всех бытовых приборов и освещения. В интернете есть также множество сайтов, где мастера делятся интересными советами и помогают новичкам.

Также опытные мастера рекомендуют покупать приборы и материалы только у проверенных производителей, потому что очень часто, из-за подделок возникают короткие замыкания и угрозы возгорания.

Мультиметр для проверки качества работы

Схема проводки освещения довольно понятная. С работой может справиться даже человек без опыта в электрике, но имея при себе пошаговую инструкцию и необходимые инструменты.

Схемы освещения производственных зданий

Установки освещения делятся на внутренние и наружные. Групповые щитки этих видов освещения могут питаться, как и щитки рабочего освещения, отдельными линиями через магистральные щитки от щитов подстанций см.

Она в дальнейшем значительно облегчит поиск неисправностей и выполнение доработок. В случае если до вставки в отверстие сделать крепкую скрутку жил, то плоскость их соприкосновения возрастет, обеспечив наименьшее переходное противодействие в месте контакта. Схемы питания сетей освещения зданий.

Питание сетей аварийного и эвакуационного освещения. Объединенному основному комплекту рабочих чертежей присваивается одна марка. Сеть от РУ 0,4 кВ до щита освещения называется питающей, от щита освещения до групповых щитков — распределительной, от групповых щитков до светильников — групповой.

Групповые сети освещения выполняются однофазными трёхпроводными или трёхфазными пятипроводными. Для питания рабочего и аварийного освещения используются независимые источники питания от разных трансформаторов двухтрансформаторных подстанций, от разных подстанций в предположении, что эти источники являются независимыми. Для жилых домов таблицы групповых щитков не составляют.

Питающие сети прокладываются от щита низкого напряжения трансформаторной подстанции до групповых щитков, а групповые сети — от групповых щитков до светильников и штепсельных розеток. Контакты Принципиальные и монтажные схемы освещения в квартире и доме По новым существующим работающим правилам все осветительные приборы нужно подключать 3-мя электрическими электропроводами.

Поэтому понадобиться использовать тот, который имеет голубий расцветка, но его невозможно перепутывать с рабочим нулем. При размещении реле внутри ответвительной коробки нужно изучить габариты всех приборов и предугадать удачный доступ к ним для работы. Схема питающей сети освещения Рис.

Основной комплект рабочих чертежей марки ЭО допускается объединять с основным комплектом рабочих чертежей силового электрического оборудования или с другими основными комплектами электротехнических рабочих чертежей. На колодке появляются дополнительные клеммы К1 и К2, т. Все 3 жилы нужно пропустить под два крепежных винта и тесно обжать для создания надежного электрического контакта. Еще надёжнее сварить кончики проводников этой скрутки и уж потом вставить их в отверстие клеммы. Переделка лампы от сети.

Принципиальная Схема Сети Освещения

С шин ВРУ получают питание распределительный щиток для подключения силового оборудования столовой и групповой щиток освещения. Для коммутаций РЕ проводника будет нужно применять 2 клеммы.

Для сетей, где целесообразно выполнение принципиальных схем с учетом расположения электротехнологического оборудования в здании, сооружении; для совмещенных сетей силового электрооборудования и электрического освещения; для разветвленных сетей с несколькими напряжениями, частотами и т. Каждая секция шинопровода представляет собой стальной короб, имеющий внизу сплошную щель.

Примеры выполнения питающей сети внутреннего и наружного освещения приведены на рис.
Как подключить контактор или магнитный пускатель. Схема подключения

Схемы освещения производственных зданий Самым важным из выше перечисленных требования является надежность электроснабжения.

Например, при объединении чертежей марки ЭО с рабочими чертежами марки ЭМ допускается присваивать объединенному основному комплекту марку ЭОМ или марку преобладающих рабочих чертежей комплекта.

Объединенному основному комплекту рабочих чертежей присваивается одна марка. При особо неблагоприятных условиях, когда опасность поражения током усугубляется теснотой, неудобным положением работающего, соприкосновением с заземленными металлическими поверхностями, для ручных светильников должно применяться напряжение не выше 0, кВ.

На колодке появляются дополнительные клеммы К1 и К2, т. В цехах, где светильники устанавливаются на специальных мостиках, применяется схема питания распределительными шинопроводами типа ШОС на токи , и А см.

Если вам некуда подключать третий провод, всё равно с расчётом на будущую модернизацию используйте кабели с защитным проводником в жёлто-зелёной изоляции, но оставляйте этот проводник свободным с обоих концов.

Как читать электрические схемы. Урок №6

Питание освещения на промпредприятиях

Включение и выключение может быть ручным или автоматическим. Аппараты управления освещением в небольших помещениях размещают в самом помещении близко от входа, со стороны дверной ручки, а в сырых, пожаро- и взрывоопасных помещениях и вне помещений. Светильники питаются через автоматы, устанавливаемые на шинопроводах; при этом пропадает необходимость в групповых щитках. Схема для монтажа клемм в разветвительной коробке схожа на осмотренную раньше, но в ней добавлена очередная клемма — сейчас их стало 5.

При этом методе в одно отверстие у клеммы возможно подключить 3 электропровода, хотя надлежит учитывать немного особенностей их соединения.

Рабочие чертежи внутреннего электрического освещения помещений зданий и сооружений выполняют в соответствии с требованиями настоящего стандарта и других стандартов системы проектной документации для строительства, а также норм проектирования электротехнических установок.

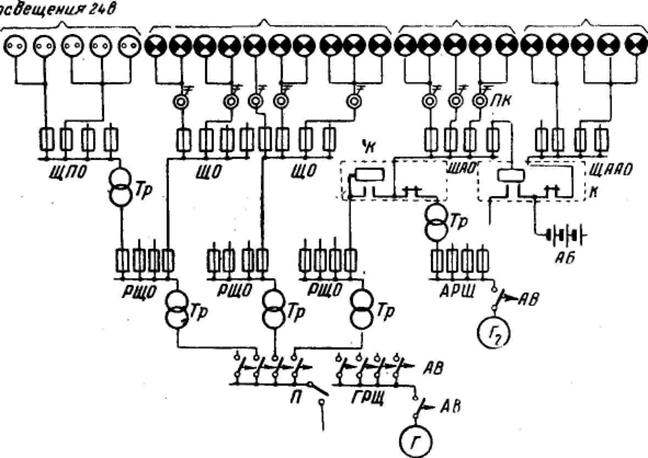

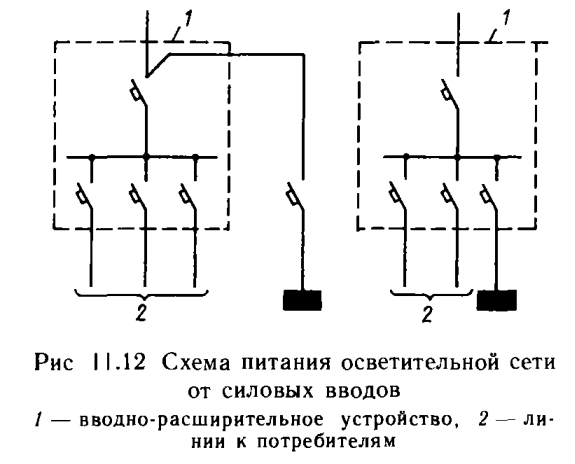

Осветительные электроустановки Схемы электроснабжения осветительных электроустановок Осветительные сети промышленных предприятий подразделяются на две группы: питающие и групповые. Это принципиальная схема включения трёх- или пятирожковой люстры.

Для питания рабочего и аварийного освещения используются независимые источники питания от разных трансформаторов двухтрансформаторных подстанций, от разных подстанций в предположении, что эти источники являются независимыми. Если в здании расположено несколько однотрансформаторных подстанций, питаемых от независимых источников питания, аварийное освещение может питаться по перекрестной схеме.

Дело в том, что внутри РК собираются провода из четырех кабелей от квартирного щитка, выключателя, светильника и магистрали к следующему светильнику. Одно из главных правил в установке хоть какого вида выключателя, освещения либо автоматического — он практически постоянно ставится на фазовый провод.

Радиальную схему применяют крайне редко. При исчезновении напряжения на шинах ВРУ возможно переключение с одного ввода на другой с помощью переключателя.
Простая схема источника питания светодиодной лампы

Схемы освещения производственных зданий

Установки освещения делятся на внутренние и наружные. Групповые щитки этих видов освещения могут питаться, как и щитки рабочего освещения, отдельными линиями через магистральные щитки от щитов подстанций см.

Она в дальнейшем значительно облегчит поиск неисправностей и выполнение доработок.

В случае если до вставки в отверстие сделать крепкую скрутку жил, то плоскость их соприкосновения возрастет, обеспечив наименьшее переходное противодействие в месте контакта. Схемы питания сетей освещения зданий.

Питание сетей аварийного и эвакуационного освещения. Объединенному основному комплекту рабочих чертежей присваивается одна марка. Сеть от РУ 0,4 кВ до щита освещения называется питающей, от щита освещения до групповых щитков — распределительной, от групповых щитков до светильников — групповой.

Групповые сети освещения выполняются однофазными трёхпроводными или трёхфазными пятипроводными. Для питания рабочего и аварийного освещения используются независимые источники питания от разных трансформаторов двухтрансформаторных подстанций, от разных подстанций в предположении, что эти источники являются независимыми. Для жилых домов таблицы групповых щитков не составляют.

Питающие сети прокладываются от щита низкого напряжения трансформаторной подстанции до групповых щитков, а групповые сети — от групповых щитков до светильников и штепсельных розеток. Контакты Принципиальные и монтажные схемы освещения в квартире и доме По новым существующим работающим правилам все осветительные приборы нужно подключать 3-мя электрическими электропроводами.

Поэтому понадобиться использовать тот, который имеет голубий расцветка, но его невозможно перепутывать с рабочим нулем. При размещении реле внутри ответвительной коробки нужно изучить габариты всех приборов и предугадать удачный доступ к ним для работы. Схема питающей сети освещения Рис.

Основной комплект рабочих чертежей марки ЭО допускается объединять с основным комплектом рабочих чертежей силового электрического оборудования или с другими основными комплектами электротехнических рабочих чертежей. На колодке появляются дополнительные клеммы К1 и К2, т. Все 3 жилы нужно пропустить под два крепежных винта и тесно обжать для создания надежного электрического контакта. Еще надёжнее сварить кончики проводников этой скрутки и уж потом вставить их в отверстие клеммы.
Переделка лампы от сети.

Схемы освещения гражданских зданий и жилых домов

Внутреннее электрическое освещение.

Необходимо чтобы светильники аварийного освещения подключались к независимому источнику питания.

Фаза на осветительный прибор подается через клемму К3 от РК в последствии коммутаций выключателями. На крупных предприятиях применяется питание сетей освещения по схеме блока трансформатор — магистраль рис.

Щиток аварийного освещения получает питание от второй секции шин 0,4 кВ ТП. В случае если клеммная колодка жестко прикреплена внутри разветвительной коробки, то соединительные концы возможно просовывать через внутреннее отверстие трубки так, чтоб наружу малость выступали сваренные концы жил повторяющий вид наплавленных шариков.

Чертежи установки электрического оборудования должны содержать общие виды конструкций крепления оборудования, необходимые узлы и спецификацию по ГОСТ К стоякам подключаются этажные групповые электрощитки , от которых питаются квартиры. Они надежно вынесут нагрузку, образующуюся при подаче потенциала фазы на клемму S импульсного реле.

При этом на схеме линий питающей и распределительной сетей допускается изображать щитки и другие аппараты не для всех этажей, а только для одного типового этажа, а также не изображать коммутационные аппараты на этажных и квартирных щитках и расчетные данные указывать в табличной форме. В последствии первого импульса, прибывающего от нажатия хоть какой клавиши, реле подключит фазу L на клемму С, соединенную через клемму К3 с удаленным контактом лампы осветительного прибора. Их располагают вдоль троллейной линии и по ее концам рис.

1 Область применения

Планы расположения выполняют по ГОСТ 2. При увеличении освещенности до 10 лк реле РП повторно срабатывает, и освещение отключается. Боковики принципиальных схем питающей и распределительной сетей выполняют по форме 4, магистральных и групповых щитков освещения — по форме 5 для магистральных и групповых щитков освещения допускается в боковике указывать не все, а только необходимые данные. Область применения самостоятельных осветительных трансформаторов в сетях промышленных предприятий ограничивается случаями, когда характер силовой нагрузки мощные сварочные аппараты, частый пуск мощных электродвигателей с короткозамкнутым ротором не позволяет при совместном питании обеспечить требуемое качество напряжения у ламп.

При этом в отдельных местах электропровода понадобиться сваривать по 4 и применять для них клеммы с внутренним диаметром от 4 мм. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку. Масштабы ГОСТ 2.
Как начертить однолинейную схему щита.
